46 3 Cycles palpeurs pour le contrôle automatique de la pièce
3.1 Enr
egistr
er aut
o
matiquement le désaxag
e de la pièce
ROTATION DE BASE (cycle palpeur 400,
DIN/ISO: G400)

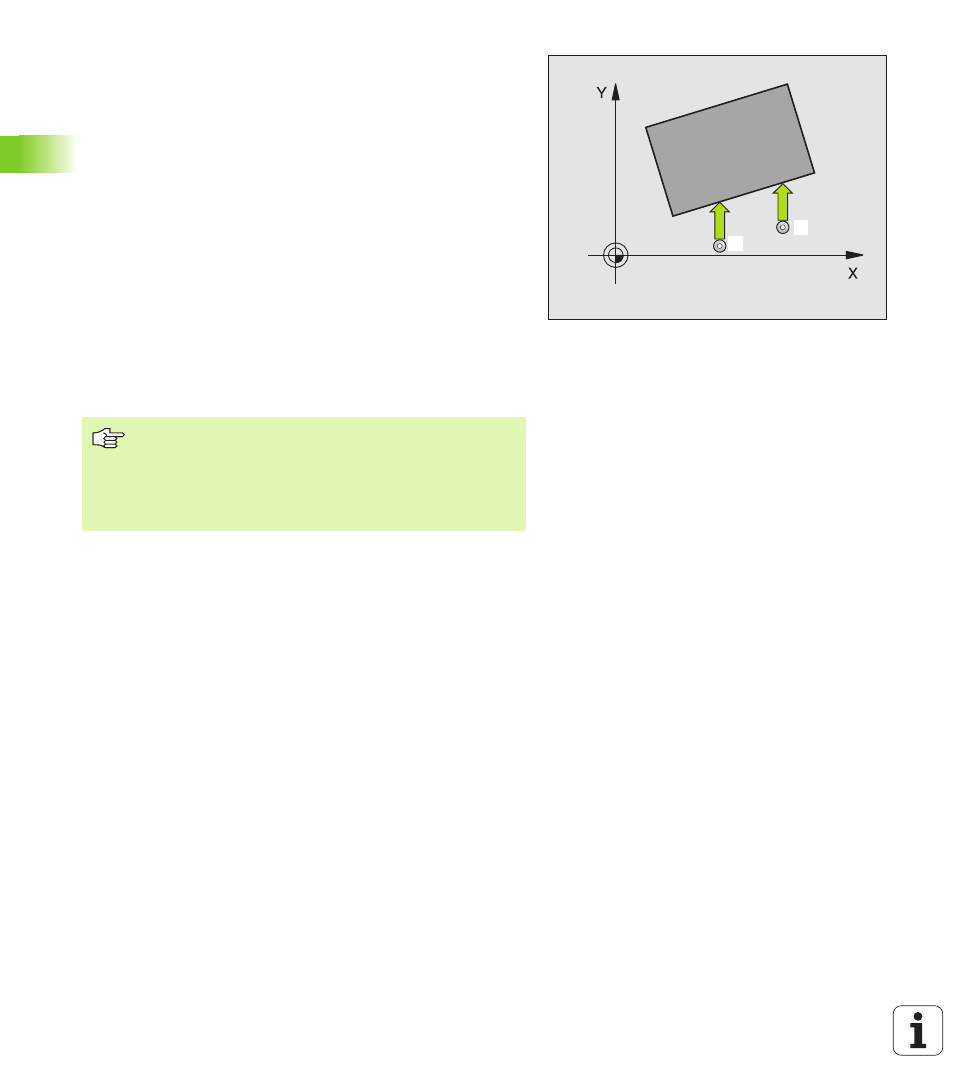

Par la mesure de deux points qui doivent être situés sur une droite, le
cycle palpeur 400 détermine le désaxage d'une pièce. Avec la fonction
Rotation de base, la TNC compense la valeur mesurée (Cf. également
„Compenser le désaxage de la pièce” à la page 31).
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 22) au point de palpage
programmé
1 . Ce faisant, la TNC décale le palpeur de la valeur de
la distance d'approche, dans le sens opposé au sens de
déplacement défini
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360).
3 Puis, le palpeur se déplace vers le point de palpage suivant 2 et
exécute la deuxième opération de palpage
4 La TNC rétracte le palpeur à la hauteur de sécurité et exécute la
rotation de base calculée
Remarques avant que vous ne programmiez
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
La TNC annule une rotation de base active en début de
cycle.
2
1
