iTNC 530 HEIDENHAIN 31
2.3 Compenser le désaxag
e de la pièce
2.3 Compenser le désaxage de la
pièce
Introduction
La TNC peut compenser mathématiquement un désaxage de la pièce
au moyen d'une „rotation de base“.
Pour cela, la TNC initialise l’angle de rotation à l’angle qu’une surface
de la pièce doit former avec l’axe de référence angulaire du plan

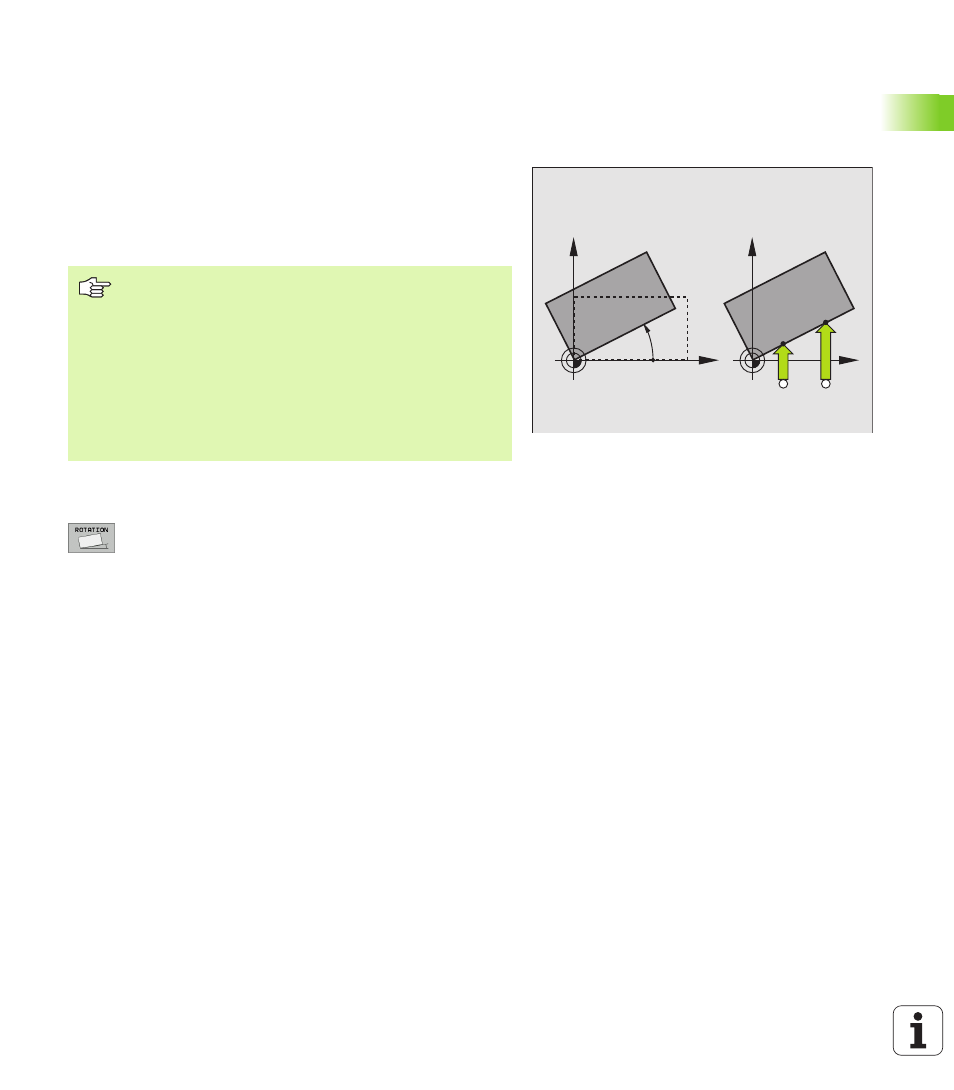

Cf. figure de droite.
Calculer la rotation de base
8 Sélectionner la fonction de palpage: Appuyer sur la
softkey PALPAGE ROT
8 Positionner le palpeur à proximité du premier point de
palpage
8 Sélectionner le sens de palpage pour qu'il soit
perpendiculaire à l'axe de référence angulaire:
Sélectionner l'axe et le sens avec la softkey
8 Palpage: Appuyer sur la touche START externe
8 Positionner le palpeur à proximité du deuxième point
de palpage
8 Palpage: Appuyer sur la touche START externe. La
TNC calcule la rotation de base et affiche l'angle à la
suite du dialogue Angle de rotation =
X
Y
PA
X
Y
A B
Pour mesurer le désaxage de la pièce, sélectionner le sens
de palpage de manière à ce qu’il soit toujours
perpendiculaire à l’axe de référence angulaire.
Dans le déroulement du programme et pour que la rotation
de base soit calculée correctement, vous devez
programmer les deux coordonnées du plan d’usinage dans
la première séquence du déplacement.
Vous pouvez aussi utiliser une rotation de base en
combinaison avec la fonction PLANE. Dans ce cas, activez
tout d'abord la rotation de base, puis la fonction PLANE.
