4
powermax1250
Service manuel 3-37
ENTRETIEN

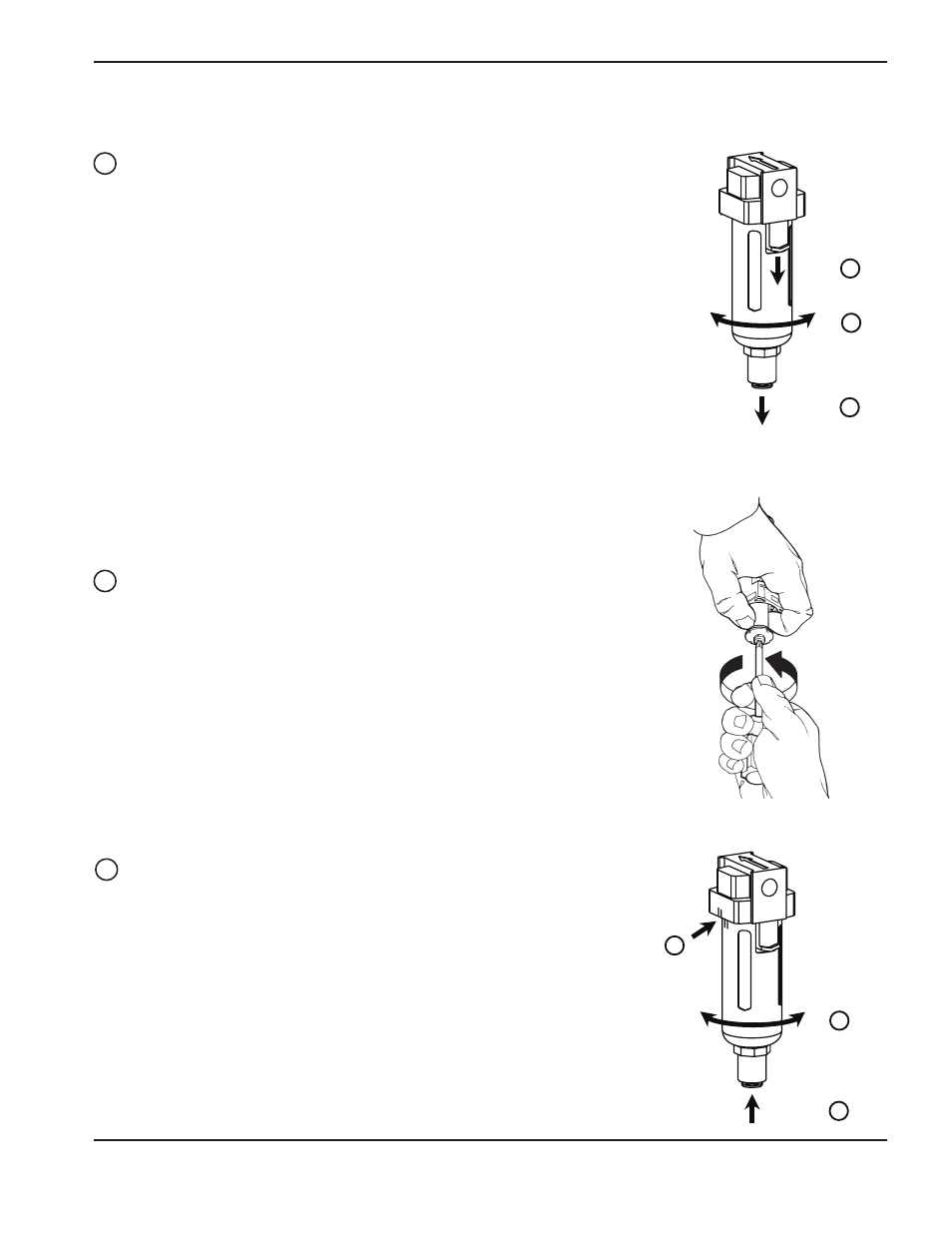

Remplacement de la cartouche filtrante
A
B
C
Déconnecter l’alimentation électrique et arrêter le gaz d’alimentation.
Déposer la cuvette du filtre.
A. Tenir la languette de dégagement noire abaissée. (Si l’on ne voit pas
la languette, vérifier l’arrière de la cuvette du filtre.)
B. Faire tourner la cuvette du filtre dans l’une ou l’autre direction jusqu’à
ce qu’il soit dégagé.
C. Tirer sur la cuve du filtre pour l’enlever. La cuvette comporte un joint
torique à son extrémité. Ne pas jeter le joint torique.
Si les joints toriques présentent des signes d’usure ou ont besoin
d’être remplacés, vérifier que l’on a bien le joint torique
correspondant au filtre. (Chaque filtre a une étiquette d’un côté du
corps du filtre.)
• Dans le cas des filtres AF30, utiliser le numéro de référence
011105.
• Dans le cas des filtres NAF3000, utiliser le numéro de référence
011094.
A
B
C
Replacer la cuvette du filtre.
A. Maintenir la languette noire abaissée et faire glisser la
cuvette du filtre sur la cartouche filtrante.
B. Aligner les marques de la cuve du filtre sur celles du corps
du filtre.
C. Faire tourner la cuve du filtre jusqu’à ce qu’elle se bloque.
3
Se servir d’un tournevis pour enlever la cartouche filtrante usée du
boîtier du filtre. Puis installer la nouvelle cartouche filtrante.
Note: La cartouche filtrante ne doit pas tourner quand on
desserre la vis.
1
2
