powermax1250
Service manuel
3-33
ENTRETIEN

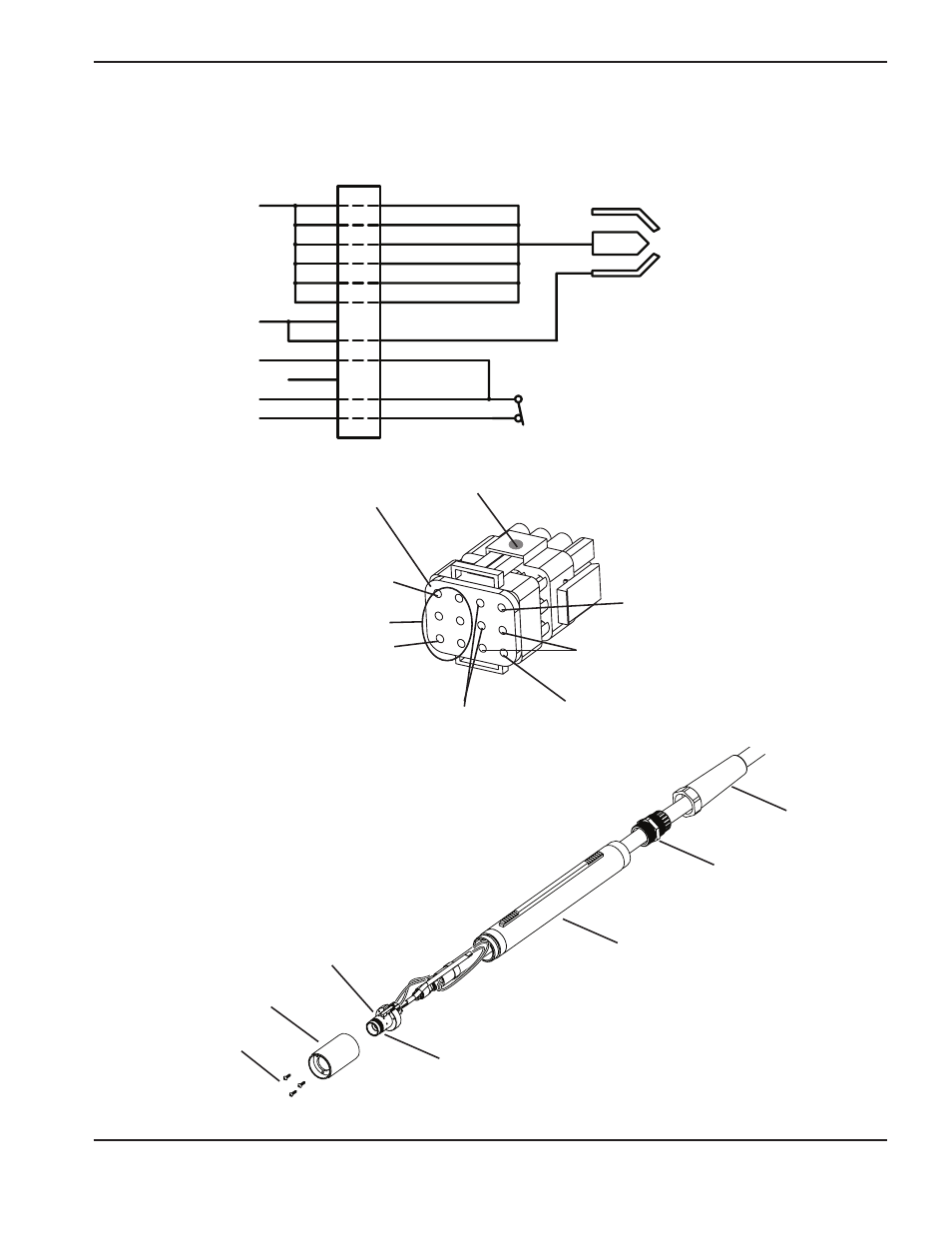

Torche machine T80M : schémas de disposition des broches du connecteur
et ensemble
Joint en caoutchouc bleu
Fils blancs (plongeur)
Point rouge
Contact 1
Contact 10 – pas utilisé
Fil orange (capteur de protecteur de buse)
Fil bleu contact 12 (détecteur de buse de protection)
Contact 3
Fil rouge (buse)
Vis (3)
Gaine de
montage
Corps de la
torche
O-ring
Gaine de
positionnement
Verrouillage
serre-câble
Serre-
câble
Blanc
Blanc
Rouge
Buse
Buse de protection
Électrode
Orange
Orange
Bleu
J18
1
2
3
4
5
6
7
8
9
10
11
12
