ENTRETIEN
Essai du dispositif IGBT en utilisant le testeur d’un concurrent d’Hypertherm
Le testeur de dispositif illustré dans le Schéma de construction d’un testeur IGBT a une DEL et un interrupteur à
bouton-poussoir utilisés ensemble pour effectuer deux essais.
Note : Avant de pouvoir mettre à l’essai un IGBT, celui-ci doit être isolé électriquement par rapport à tous les
circuits. Si l’IGBT est monté dans une source de courant, déposer le CI d’alimentation et toute
connexion du conducteur avant l’essai.
1. Effectuer un contrôle visuel de l’IGBT à la recherche de fissures ou de marques noires. S’il est endommagé, le
remplacer.
2. Vérifier que la batterie 9 V indique une tension (>) à 8,V.

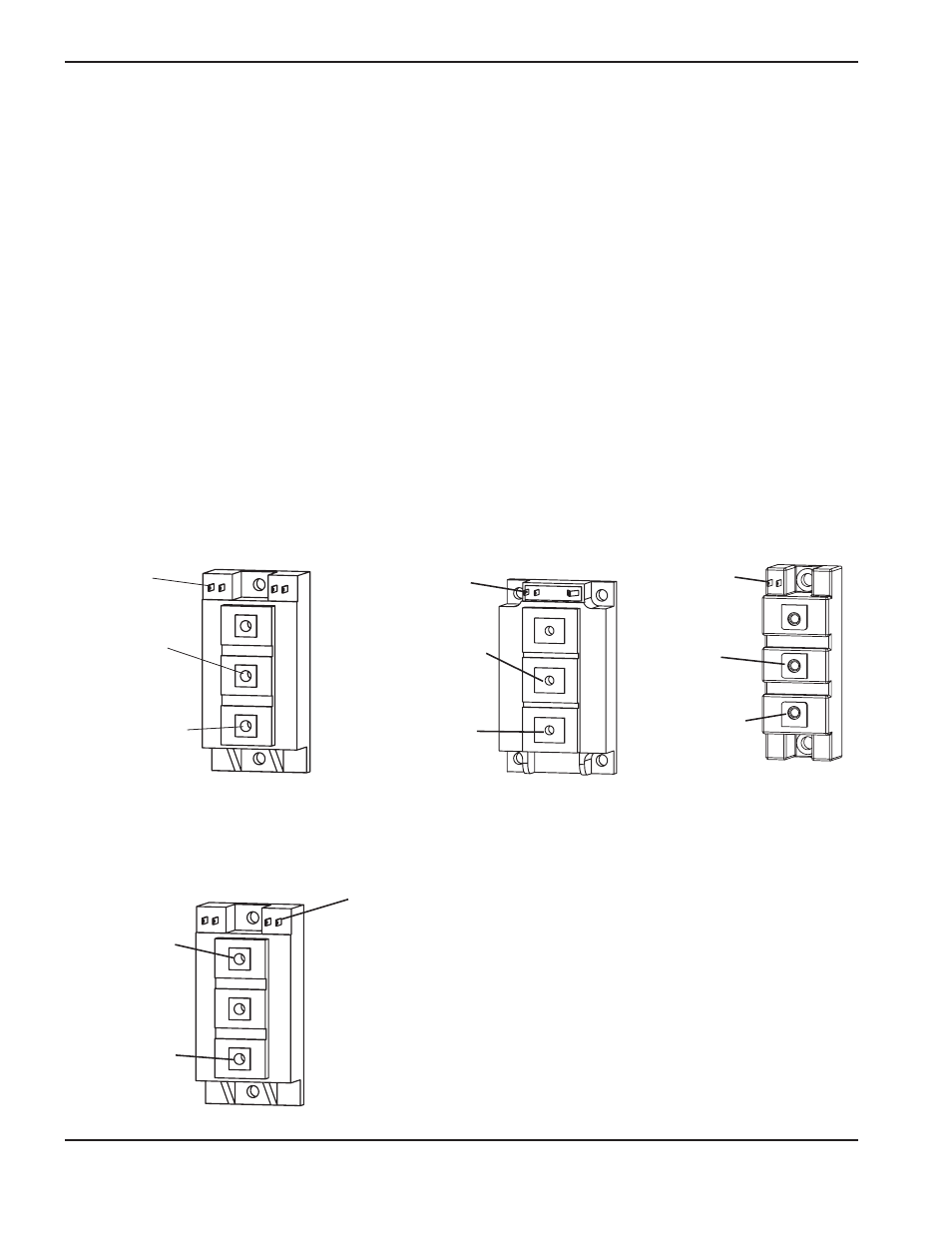

3. Connecter les conducteurs d’essai comme on l’indique ci-après.
4. Les conducteurs d’essai connectés et sans appuyer sur le bouton-poussoir, la DEL ne soit pas s’allumer. Si la
DEL s’allume, c’est que l’IGBT est court-circuité. Remplacer l’IGBT.
5. Les conducteurs d’essai connectés, appuyer sur le bouton-poussoir. Cette fois ci, la DEL doit s’allumer. Si elle
ne s’allume pas, c’est que l’IGBT est ouvert. Remplacer l’IGBT.
Porte-fil jaune 1
(G1)
Émetteur
conducteur noir 1
(E1)
Collecteur
conducteur rouge 1
(C1)
IGBT, onduleur,
essai 2
Porte-fil jaune
(G)
Émetteur conducteur
noir (E)
Collecteur
conducteur rouge
(C)
IGBT, CFP
Porte-fil jaune
(G)
Collecteur
conducteur rouge
(C)
Émetteur conducteur
noir (E)
IGBT, arc pilote IGBT, onduleur,
essai 1
Porte-fil jaune 2
(G2)
Émetteur conducteur
noir 2 (E2)
Collecteur
conducteur rouge 2
(C2)
