Hypertherm Powermax1250 Rev.4 - Manuel (Page 32)

4
3-10
powermax1250
Service manuel
ENTRETIEN
Attention : Si l’on ne parvient pas à isoler l’IGBT, il peut en résulter des relevés
erronés et/ou des dommages au testeur IGBT.

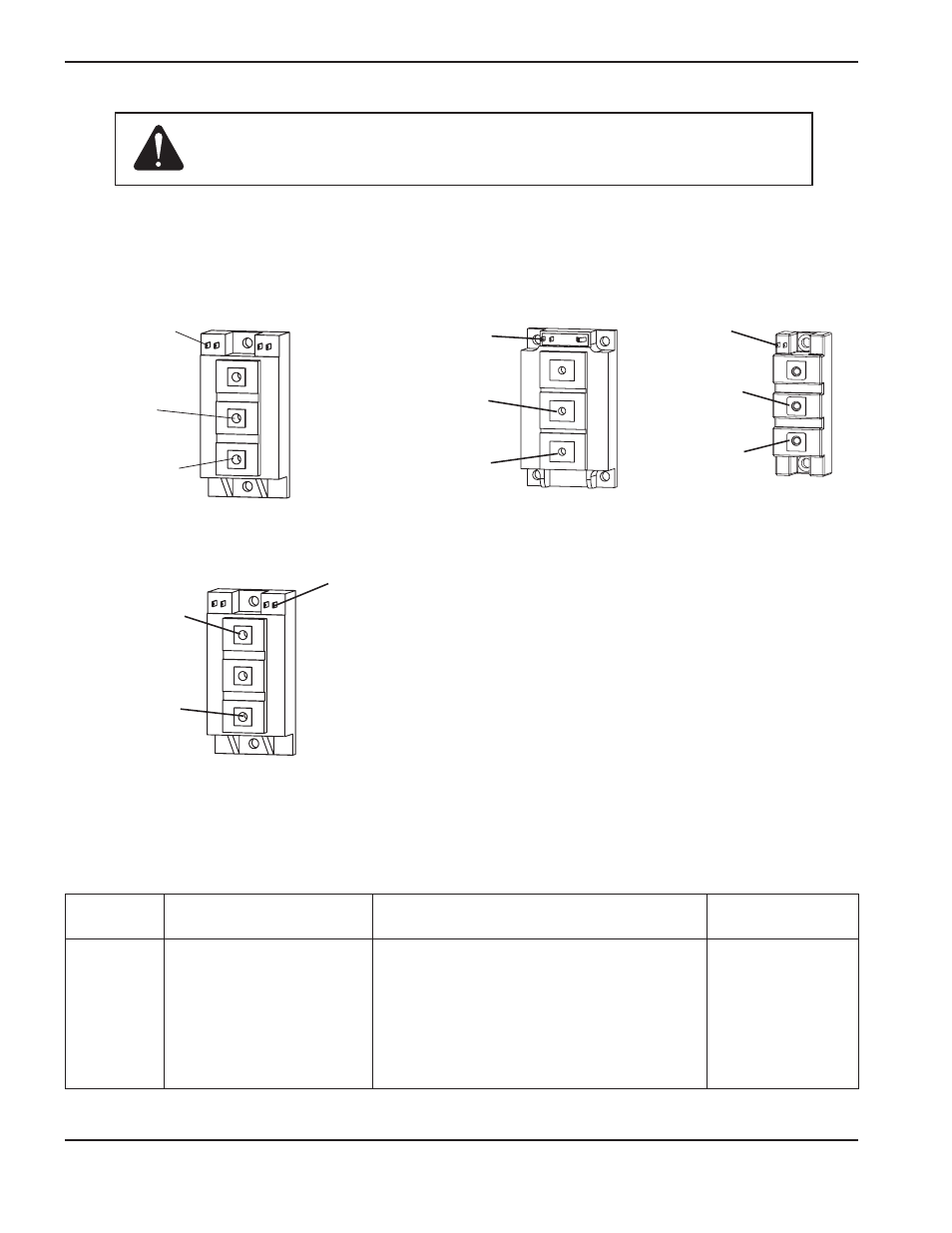

Les illustrations ci-après décrivent trois configurations communes d’IGBT. Chaque connexion sur l’IGBT comporte
une abréviation, soit C, E, G ou 1, 2, 3 avec un schéma qui indique les numéros et les fonctions des contacts.
Porte-fil jaune 1
(G1)
Émetteur
conducteur noir 1
(E1)
Collecteur
conducteur rouge 1
(C1)
IGBT, onduleur,
essai 2
Porte-fil jaune
(G)
Émetteur conducteur
noir (E)
Collecteur
conducteur rouge
(C)
IGBT, CFP
Porte-fil jaune
(G)
Collecteur
conducteur rouge
(C)
Émetteur conducteur
noir (E)
IGBT, arc pilote
Essai du dispositif IGBT en utilisant le testeur Hypertherm
En utilisant le testeur IGBT Hypertherm, tenir appuyé l’interrupteur dans la position prescrite pour effectuer les
essais décrits dans le tableau suivant.
Position de DEL
l’interrupteur Défectueux Positive Batterie Ceci peut signifier Mesure corrective
Gauche X – – IGBT court-circuité Remplacer l’IGBT
Gauche – X – IGBT a passé avec succès l’essai de court-circuitage Aucun
Gauche – – X Batterie au-dessous de 8 V Remplacer la batterie
Gauche – – – Batterie à plat Remplacer la batterie
Droit X – – L’IGBT est ouvert Remplacer l’IGBT
Droit – X – L’IGBT a passé avec succès l’essai ouvert Aucun
Droit – – X Batterie au-dessous de 8 V Remplacer la batterie
Droit – – – Batterie à plat Remplacer la batterie
IGBT, onduleur,
essai 1
Porte-fil jaune 2
(G2)
Émetteur conducteur
noir 2 (E2)
Collecteur
conducteur
rouge 2 (C2)
