ENTRETIEN
Essai 7 – torche bloquée en position ouverte (TSO)
• Vérifier la résistance entre l’IGBT de l’arc pilote (Q8) et J17. La valeur doit être inférieure (<) à 100 Ω.
• Passer au mode d’essai du gaz et vérifier à nouveau la résistance. La valeur doit être supérieure (>) à 1 kΩ.
• Si la valeur est inférieure (<) à 100 Ω tout le temps, vérifier la résistance entre l’IGBT de l’arc pilote (Q8) et
J17, la torche déposée. Si la valeur est inférieure (<) à 100 KΩ, remplacer l’IGBT de l’arc pilote (Q8).
• Si la résistance est toujours supérieure (>) à 100 Ω, alors le circuit de l’électrode ou de la buse est ouvert.
– Vérifier le câblage à la torche..
– Remplacer tous les consommables et vérifier que la torche s’amorce.
Note : La buse de protection doit être bien ajustée mais pas trop serrée.
– Si le plongeur de la torche ne se déplace pas librement dans la tête de la torche, remplacer la tête de la
torche.
• Vérifier si l’IGBT de l’arc pilote (Q8) est ouvert en plaçant un fil cavalier entre J14 et l’IGBT de l’arc pilote
(Q8). Puis essayer d’amorcer la torche. Si la torche s’amorce, remplacer l’IGBT de l’arc pilote (Q8).
Note : Toutes les valeurs peuvent être à ±25 %.

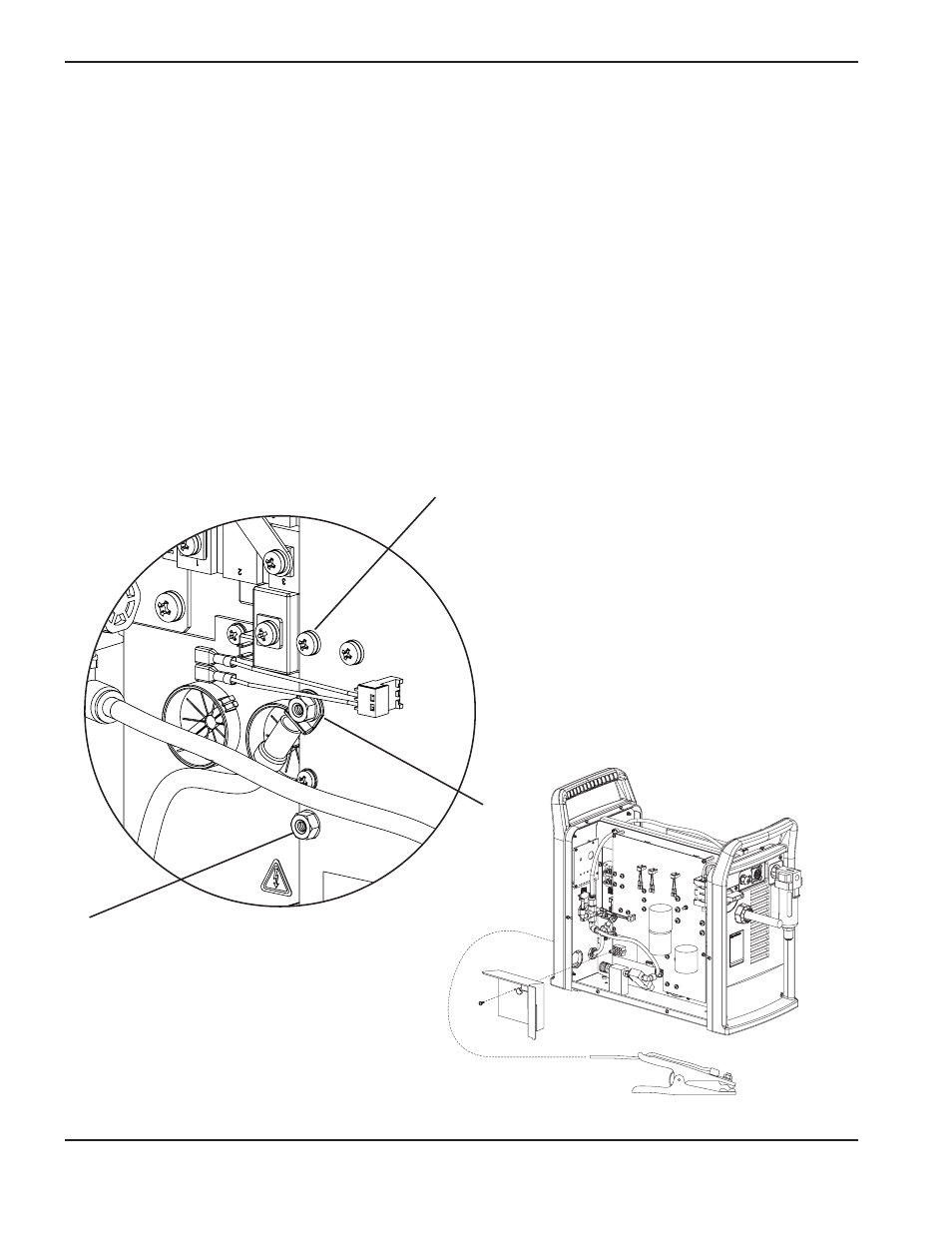

IGBT de l’arc pilote
Q8
J17
J14
