powermax1250
Service manuel 3-3
ENTRETIEN

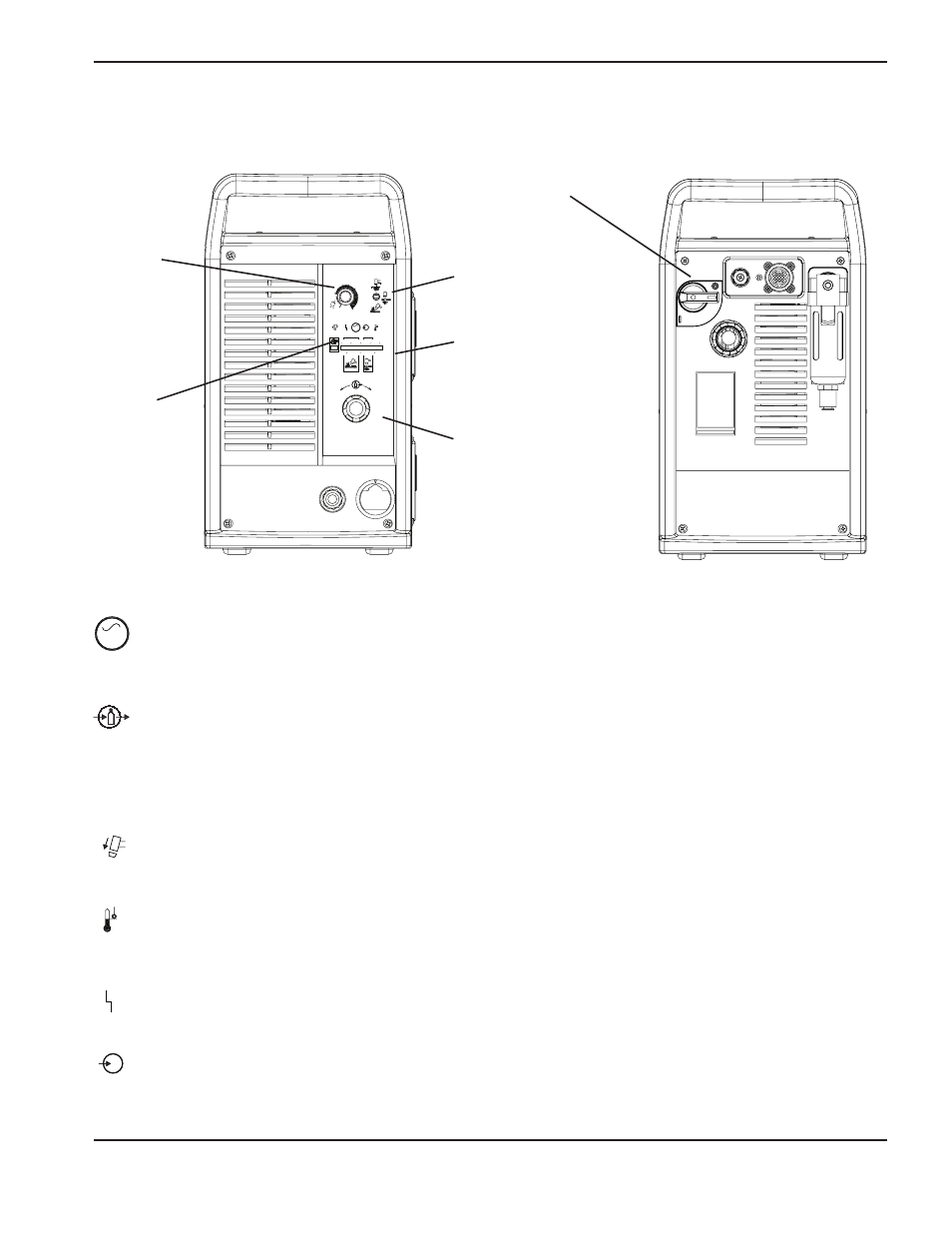

Commandes et voyants
6.0
BAR 5.0 4.0
PSI 80 70 50 60
60
40
AMPS
80
25
V AC
+ _
Bouton de
réglage
d’intensité (A)
Voyants à
DEL
DEL verte alimentation
Quand il est allumé, ce voyant indique que le système est alimenté et que l’interrupteur d’alimentation est
sur ON (I).
DEL pression de gaz
Jaune: Quand il clignote, ce voyant indique que la pression du gaz se situe au-dessous de 4,1 bars,
pour le coupage ou de 2,8 bars pour le gougeage.
Verte: Quand il est allumé, ce voyant indique que la pression du gaz est acceptable pour le
fonctionnement de la torche.
Note : Cette DEL doit s’allumer quand la machine est sous tension (I).
DEL jaune buse de protection
Quand il est allumé, ce voyant indique que la buse de protection est desserrée ou pas montée.
Note : On doit corriger la situation et mettre l’alimentation sur OFF puis sur ON pour éteindre la DEL.
DEL jaune température
Quand il est allumé, ce voyant indique que la température de la source de courant a dépassé sa limite de
fonctionnement.
DEL rouge anomalie
Quand il est allumé, ce voyant indique qu’il y a une anomalie empêchant le fonctionnement du système.
DEL jaune tension secteur basse
Quand il est allumé, ce voyant indique que la tension secteur est inférieure à 170 V c.a. ou supérieure à
680 V c.a. Sur les appareils CE, il peut également indiquer qu’une phase manque.
AC
V
Voyants à DEL
Sélecteur de
mode
Manomètre
Détendeur
Interrupteur d’alimentation
ON (I)/OFF (O)
