ENTRETIEN
Essai 6 – circuit de transfert en retour

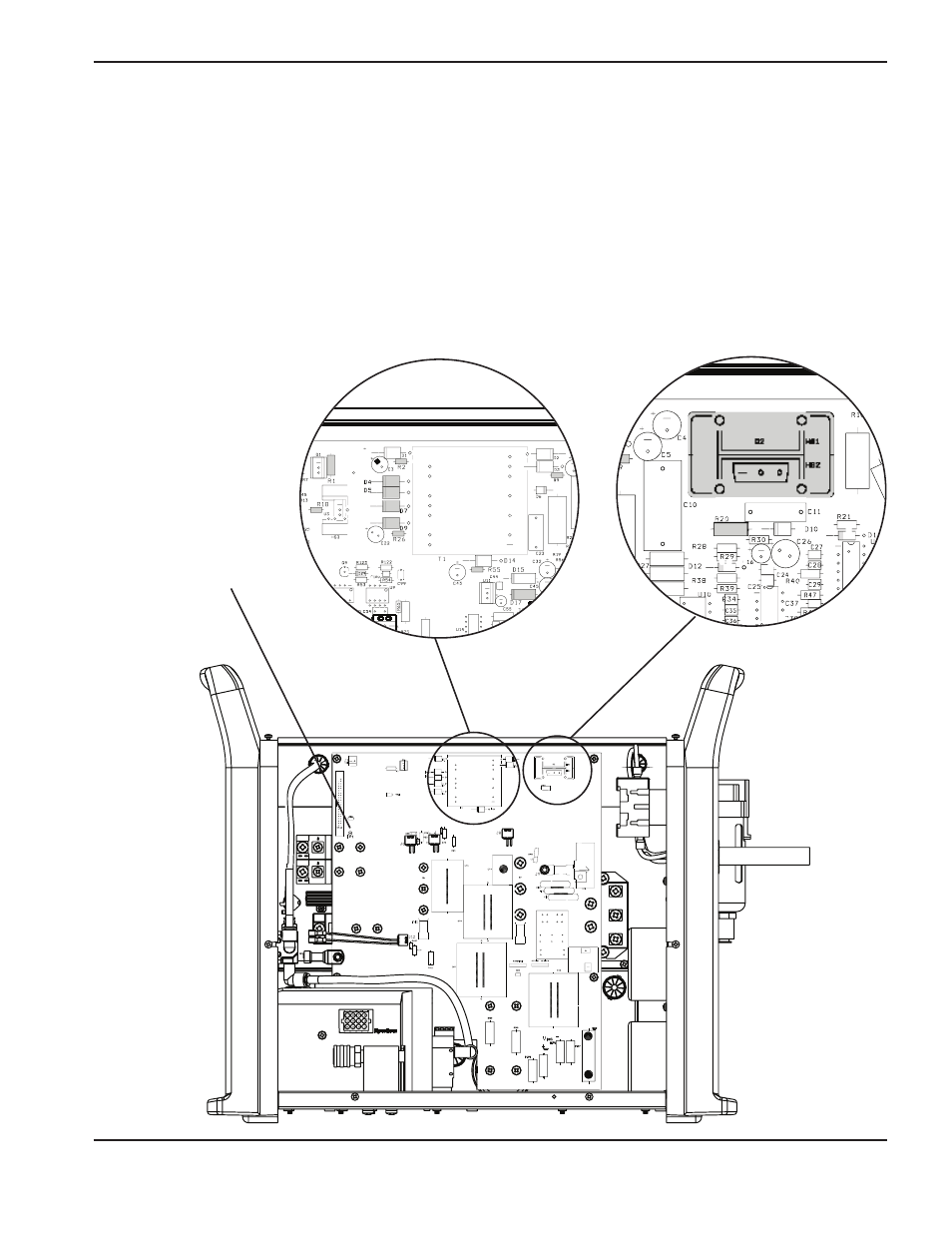

Essai du circuit d’alimentation c.c. (+5 V c.c., +10 V c.c., +18 V c.c. et +24 V c.c.)
• Vérifier que les diodes énumérées ci-après ne sont pas court-circuitées en vérifiant leur résistance (environ
2 kΩ).
Note : Vérifier la tension à TP1.
• Inspecter le circuit pour voir s’il est endommagé.
D4 = 24 V c.c. R1 = 24 V c.c.
D5 = 24 V c.c. R2 = 18 V c.c.
D7 = 10 V c.c. R9 = -6 V c.c.
D9 = 18 V c.c. R18 = 5 V c.c.
D17 = 5 V c.c. R20 = 0,75Ω
R26 = 18 V c.c.
R55 = 18 V c.c.
TP1
