ENTRETIEN

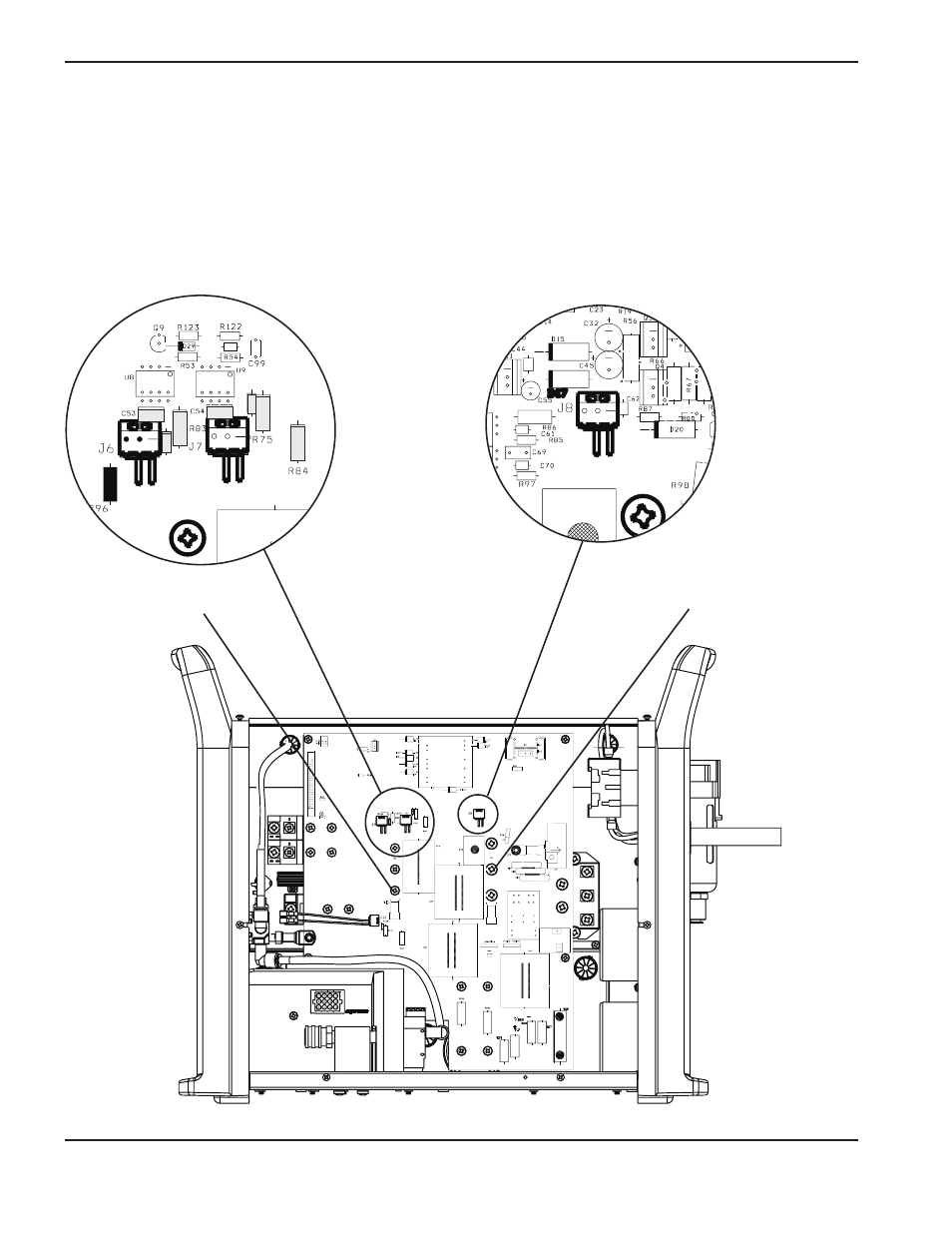

Essai 5 – IGBT de l’onduleur (Q6) et IGBT de CFP (Q7)
• Vérifier la résistance du circuit d’entraînement de la grille.
• Si les valeurs ne correspondent pas à ±25 % des valeurs indiquées ci-après, remplacer le CI d’alimentation
(PCB2) et l’IGBT approprié.
• Si les valeurs sont bonnes, vérifier les deux IGBT avec un testeur IGBT. Si une IGBT est défectueuse,
remplacer le CI d’alimentation (PCB2) et l’IGBT défectueuse.
Onduleur
R82 = 994Ω
R83 = 6,1Ω
R65 = 995Ω
R75 = 6,1Ω
R84 = 10,4Ω
R96 = 0,4Ω
CFP
R87 = 994Ω
R56 = 4,1Ω
R98 = 1Ω
C100
IGBT onduleur (Q6)
IGBT CFP (Q7)
o o o o
R65
R82
