4
3-30
powermax1250
Service manuel
ENTRETIEN
Essai 10 – électrovanne de gaz
• Si le gaz circule de façon continue, débrancher le connecteur de l’électrovanne (J20) du circuit
d’alimentation (PCB2). Si le gaz n’arrête pas de s’écouler, remplacer le robinet.
• Si le gaz s’arrête, déconnecter le câble plat (J4) du CI d’alimentation (PCB2) et reconnecter J20. Si le gaz
ne s’écoule toujours pas, remplacer le CI de commande (PCB3). Si l’écoulement du gaz reprend, remplacer
le CI d’alimentation (PCB2).
Essai 11 – tension secteur d’entrée (VACR)
• Vérifier la tension sur la sortie de la diode d’entrée qui
devrait être égale à 1,414 multiplié par la tension
d’entrée.
• Si la valeur est basse, vérifier la tension d’entrée ou
remplacer la diode.
• Si la valeur est bonne, vérifier la tension entre le côté
gauche de R25 et la masse (TP1). Elle doit être de
4,969 mV/V.
• Si la valeur est bonne, remplacer le CI de commande
(PCB3). Sinon, remplacer le CI d’alimentation (PCB2) et
l’IGBT de CFP (Q7).
Essai 12 – pressostat
• Vérifier la tension du côté droit de R50 à la masse
(TP1). Elle devrait être approximativement égale à
0,0463 V c.c. multiplié par lb/po
2 . Par exemple, quand le
détendeur est réglé sur 80 lb/po 2 , la tension doit être
approximativement de 3,7 V c.c.
• Si la valeur est bonne, remplacer le CI de commande
(PCB3). Sinon, remplacer le pressostat.
Essai 13 – ventilateur
• Forcer le ventilateur à fonctionner dans des conditions de température excessive (placer un câble cavalier
entre J2 contact 1 au contact 2 pour le court-circuiter).
• Vérifier que la tension au ventilateur du CI d’alimentation (PCB2) J1 contacts 1 et 2 égales à 24 V c.c.
– Sinon, déposer le connecteur du ventilateur (J1) et vérifier la tension sur le CI d’alimentation (PCB2) J1
contacts 1 et 2 à nouveau.
– Si la tension est maintenant égale à 24 V c.c., passer à l’étape suivante. Sinon, effectuer l’essai 6 –
circuit de balayage transversal.
• Placer un fil cavalier entre le boîtier du transistor du ventilateur (Q1) et la masse (TP1). Si le ventilateur se
met en marche, continuer à l’étape suivante; sinon, remplacer le ventilateur.
• Vérifier la tension entre le côté gauche de R7 et la masse (TP1). Si la tension V c.c. est nulle (0), remplacer
le CI de commande (PCB3). Si la valeur est de 5 V c.c., remplacer le CI de commande (PCB2).

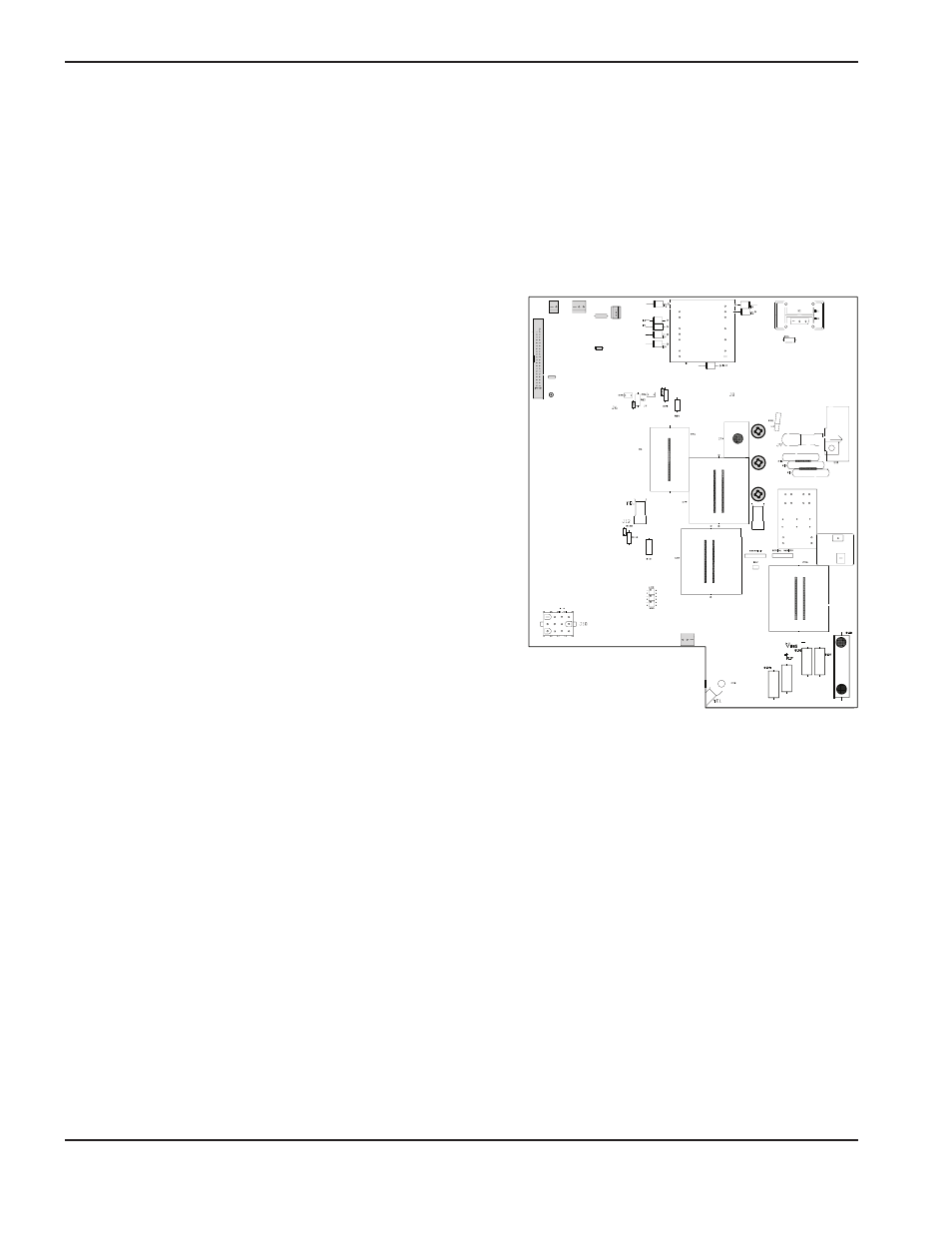

J4
J1
Q1 R7
R25
R50
TP1
Q7
J20
J2
