powermax1250
Service manuel 3-25
ENTRETIEN

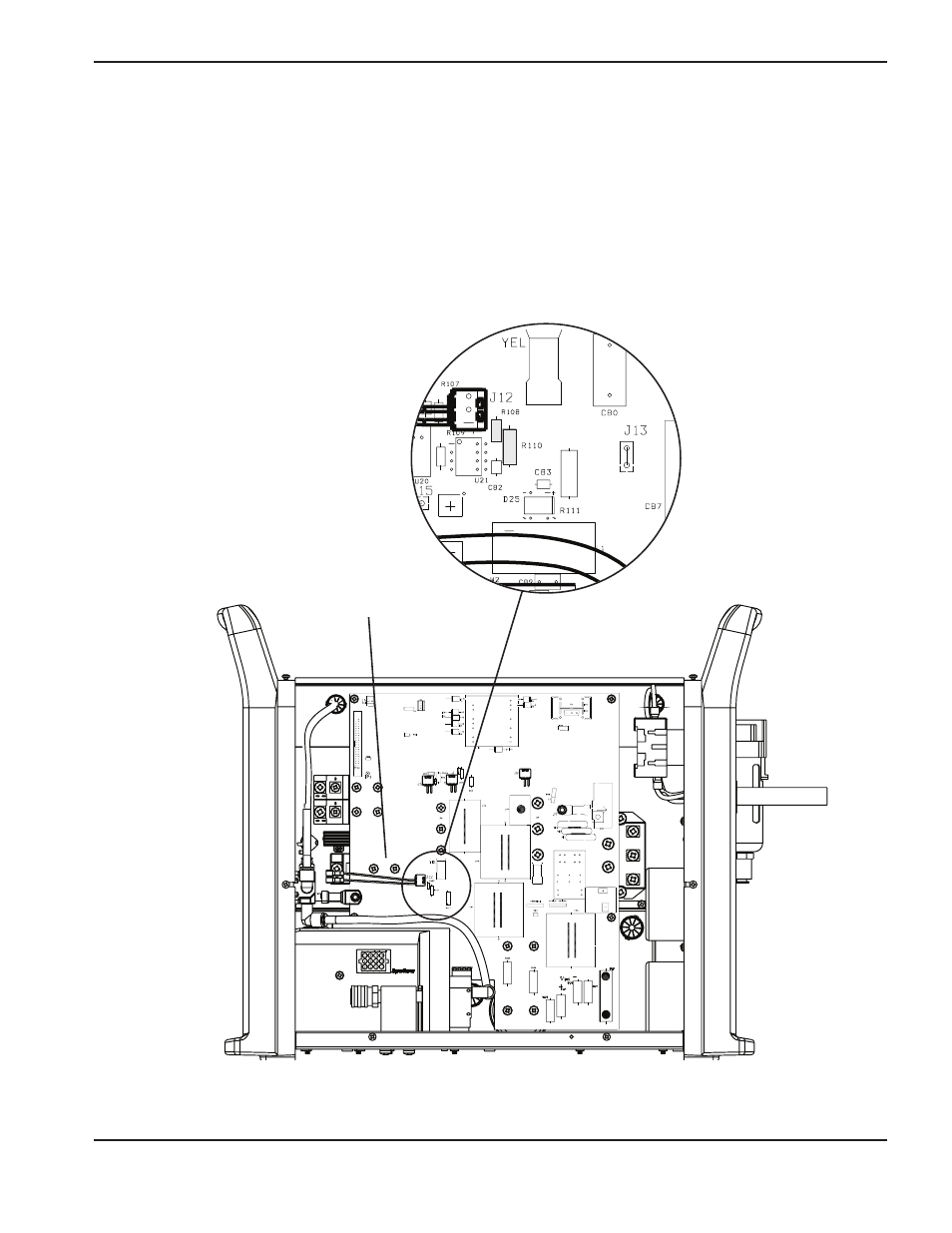

Essai 4 – IGBT de l’arc pilote (Q8)
• Vérifier la résistance du circuit d’entraînement de la grille (R108, R110).
• Si les valeurs ne correspondent pas à ±15 % des valeurs indiquées ci-après, remplacer le CI d’alimentation
(PCB2) et l’IGBT de l’arc pilote (Q8).
• Si les valeurs sont bonnes, vérifier l’IGBT de l’arc pilote (Q8) avec un testeur IGBT. En cas de défaillance,
remplacer le CI d’alimentation (PCB2) et l’IGBT de l’arc pilote (Q8).
IGBT de l’arc pilote
(Q8)
Résistances d’entraînement
de la grille
R108 = 1kΩ
R110 = 10kΩ
