Ryobi BT3100 - Manuel (Page 48)

13 Vis et rondelle ...................................................... 2
14 Inducteur .............................................................. 1
15 Boîtier du moteur .................................................. 1
16 Couvercle de charbon .......................................... 2
17 Ensemble de charbon .......................................... 2
18 Ensemble de porte-charbon ................................. 2
19 Vis et rondelle ...................................................... 4
20 Vis d'arrêt ............................................................. 2
21 Douille avec dispositif anti-étirage ........................ 1
22 Serre-câble ........................................................... 1
23 Cordon ................................................................. 1
24 Connecteur ........................................................... 2
1 Arbre .................................................................... 1
2 Clavette Woodruff (3-16 po) ................................. 1
3 Roulement à billes (6003) .................................... 1
4 Plaque de roulement ............................................ 1
5 Poulie ................................................................... 1
6 Bague de retenue ................................................. 1
7 Roulement à billes (6002) .................................... 1
8 Roulement à billes (6200ZZ) ................................ 1
9 Support de moteur ............................................... 1
10 Poulie de moteur .................................................. 1
11 Ensemble de Induit .............................................. 1
12 Roulement de douille ........................................... 1
SCIE À TABLE DE 254 mm (10 po) RYOBI - MODÈLE N ° BT3100

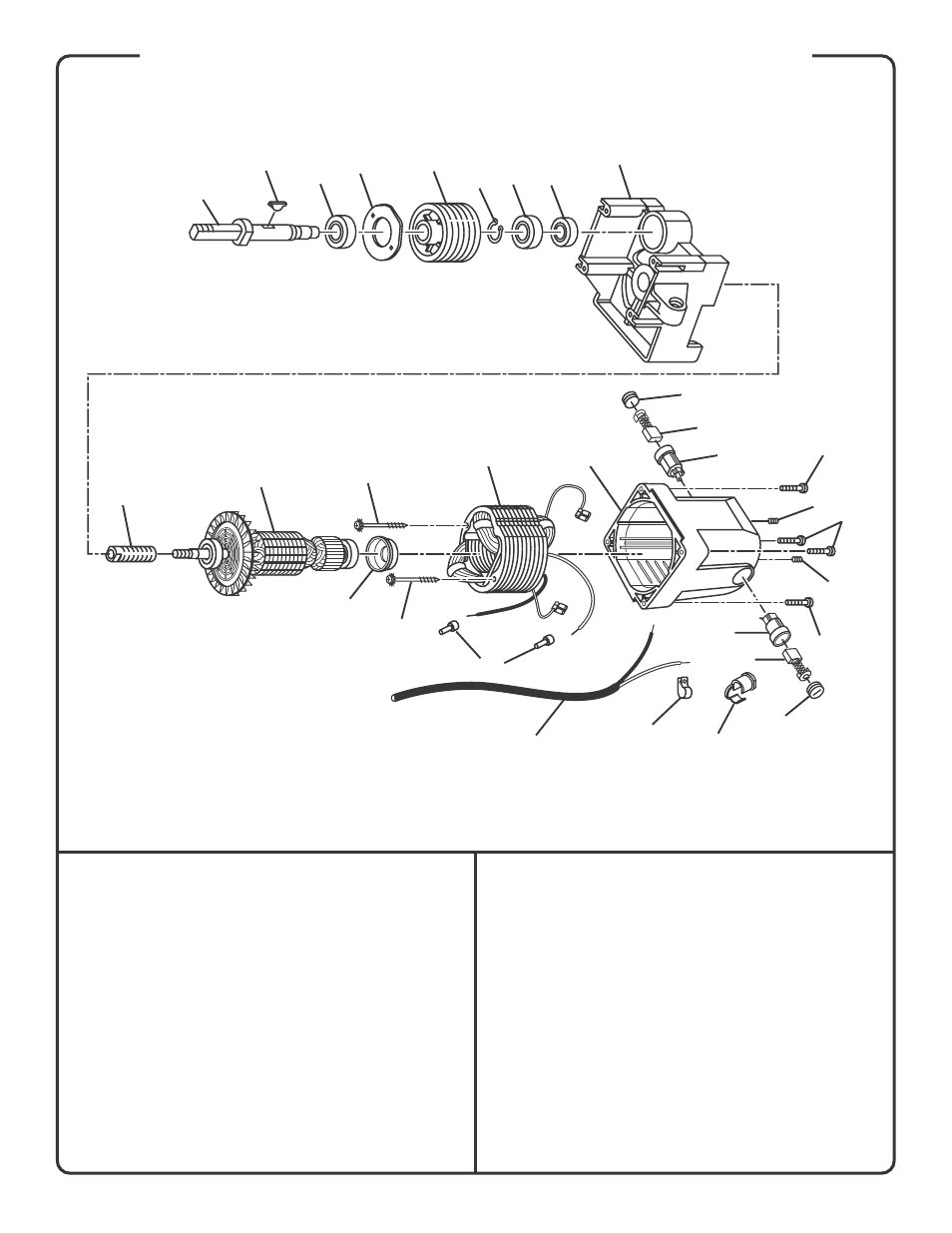

FIGURE 61: MONTAGE DE MOTEUR
Réf.
n ° Description Qté
Réf.
n ° Description Qté
Page 48
1
2
4
3
5
6
7
9
8
10
11
12
13
13
14
24
15
16
17
18
19
20
19
16
17
18
19
20
21
22
23
