Page 24
FONCTIONNEMENT
RÉGLAGES
ENLÈVEMENT DE LA LAME

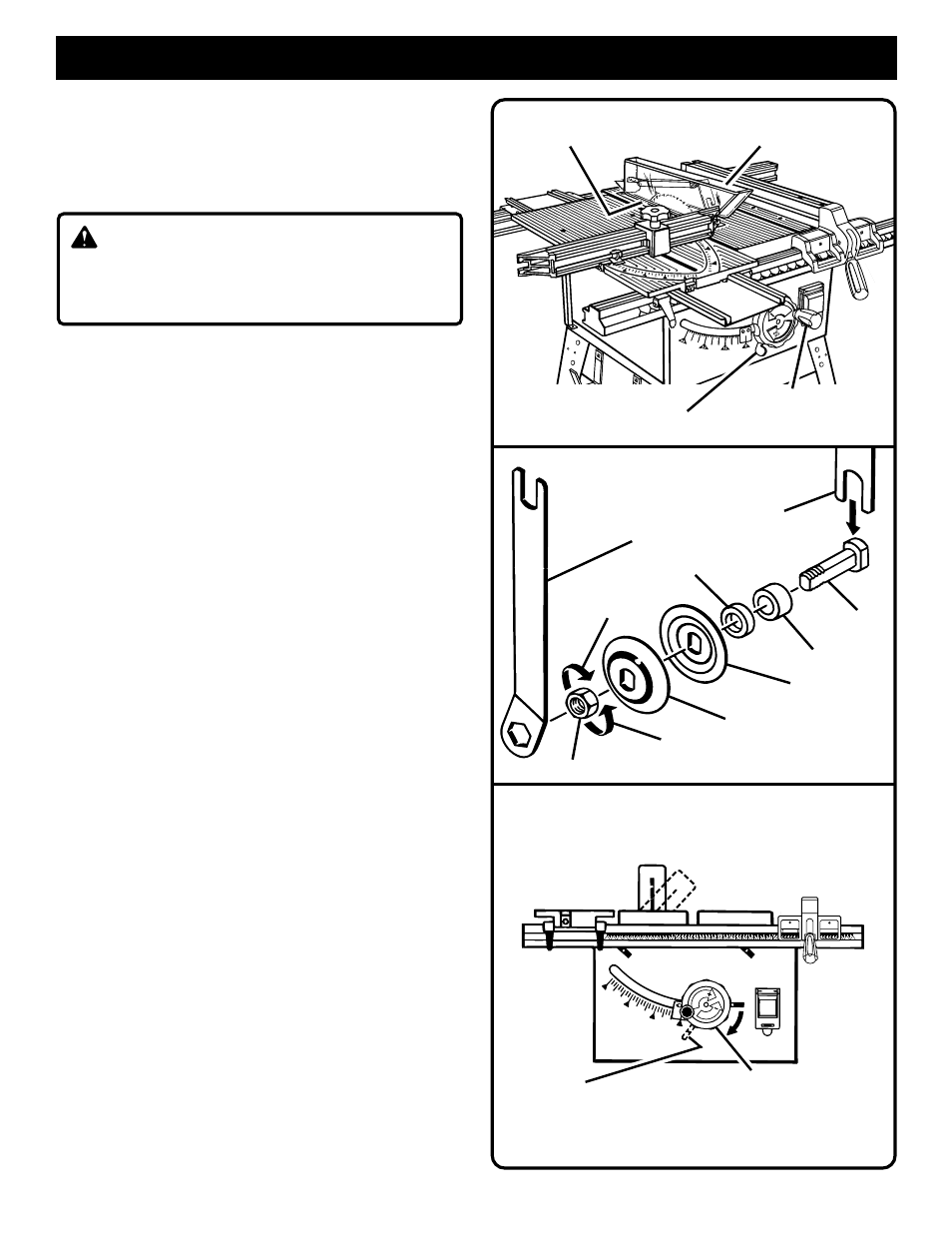

Voir figures 25 - 27.
Utilisez les deux clés fournies avec la scie pour remplacer la
lame.
AVERTISSEMENT :
Débranchez votre scie et assurez-vous que l’ensemble de
protège-lame est correctement monté et fonctionne pour
éviter les blessures graves.
■ Relevez le protège-lame.
■ Enlevez le vis du passe-lame et enlevez le passe-lame de
son logement.
■ Poussez le levier de verrouillage de la coupe en biseau
vers la gauche pour le mode de relèvement.
■ Relevez la lame jusqu'à la hauteur maximale en tournant
vers la droite la manette de réglage de la lame.
■ Placez l'extrémité ouverte de la petite clé hex. dans la
fente à côté de la lame. La clé s'adapte aux deux méplats
de l'arbre de la lame.
Voir figure 26.
■ Mettez la grande clé hex. sur l'écrou de l'arbre. Tournez-
la vers la droite et enlevez l'écrou en prenant soin de ne
pas heurter la lame avec la lame.
Note : L'écrou de l'arbre comporte un filet à gauche.
■ Enlevez la joue extérieure de l'arbre puis retirez la lame.
Assurez-vous que la joue intérieure et les deux entretoises
se trouvent bien contre l'épaulement de l'arbre.
■ Installez une nouvelle lame. Assurez-vous que les dents
de la lame se dirigent vers l'avant, vers la pièce à couper.
■ Mettez la joue extérieure en l'alignant avec les méplats de
l'arbre. Mettez l'écrou et serrez-le en tournant vers la
gauche.
Note : Faites attention à ne pas inverser les filets de
l'écrou de l'arbre. Ne serrez pas trop.
■ Tournez la lame à la main pour vous assurer qu'elle tourne
librement.
■ Vérifiez le refendeur et réglez-le au besoin (voir la tech-
nique suivante).
■ Installez le passe-lame, abaissez la lame et fixez le passe-
lame à l’aide le vis de passe-lame. Serrez soigneusement
le vis.
PASSE-LAME
LEVIER DE VERROUILLAGE
DE LA COUPE EN BISEAU
ÉCROU D'ARBRE
POUR INCLINER LA LAME,
POUSSER LE LEVIER DE
VERROUILLAGE DE LA
COUPE EN BISEAU VERS
LA DROITE
POUR VERROUILLER
L'INCLINAISON DE LA LAME,
POUSSER LE LEVIER DE
VERROUILLAGE DE LA COUPE
EN BISEAU VERS LA GAUCHE
Fig. 26
Fig. 25
Fig. 27
PROTÈGE-LAME
MANETTE DE RÉGLAGE
DE LA LAME
POUR
DESSERRER
NOTE: PLACER LA LAME ENTRE LES
JOUES INTÉRIEURE ET EXTÉRIEURE
GRANDE
CLÉ HEX
PETITE
CLÉ HEX
ARBRE
GROSSE
ENTRETOISE
JOUE
INTÉRIEURE
JOUE
EXTÉRIEURE
POUR SERRER
PETITE
ENTRETOISE
POUR ABAISSER LA LAME,
POUSSER LE LEVIER DE
VERROUILLAGE DE LA COUPE
EN BISEAU VERS LA GAUCHE
ET TOURNER LA MANETTE DE
RÉGLAGE DE LA LAME VERS
LA GAUCHE
POUR RELEVER LA LAME, POUSSER LE
LEVIER DE VERROUILLAGE DE LA
COUPE EN BISEAU VERS LA GAUCHE ET
TOURNER LA MANETTE DE RÉGLAGE
DE LA LAME VERS LA DROITE
