MONTAGE

MONTAGE DES CROCHETS DE RANGEMENT

Voir figure 9.

■ Obtenez les crochets de rangement se trouvant avec les

pièces détachées.

■ Obtenez la quincaillerie suivante se trouvant dans le sac de

quincaillerie du support:

4 vis à tête cylindrique large (1/4-20 x 1/2 po)
4 écrous hex. (1/4-20)
4 rondelles (1/4 in.)

■ Fixez les crochets de rangement aus traverses supérieures

du montant comme l'illustrent les figures 8 et 9.

MONTAGE DU SUPPORT SUR LA BASE DE LA
SCIE

Voir figure 10.
■ Ouvrez le sac contenant les pièces suivantes :

4 boulons hex. (5/16-18 x 3/4 po)
4 écrous hex. (5/16-18 po)
8 rondelles plates (5/16 po)

Note : Cette boulonnerie se trouve dans le sac de quincaillerie
du support et des pieds réglables.

AVERTISSEMENT :

Ne soulevez pas la scie sans l'aide d'une autre personne. La
scie pèse environ 75 lb. Tenez-la près de votre corps, pliez
les genoux et soulevez-la avec les jambes, et non pas avec
le dos. Si ces précautions ne sont pas prises, vous pourrez
vous faire mal au dos.

■ Placez la base de la scie sur le support. Alignez les trous de

la table avec ceux des traverses d'extrémité.

■ Une rondelle plate sur un boulon et insérez ce dernier dans

le trou. Ajoutez une rondelle plate et un écrou hex. Serrez-
le à la main. Voir figure 10.

■ Répétez cette opération pour les trois autres trous. Serrez

toute la boulonnerie avec une clé. Il peut être utile d'utiliser
une clé pour retenir la tête du boulon et une seconde pour
serrer l'écrou hex.

AVERTISSEMENT :

Ne branchez pas l'outil tant qu'il n'est pas complètement
monté. Sinon, il pourrait démarrer accidentellement et
entraîner des blessures graves.

MONTAGE DES BARRES AVANT ET ARRIÈRE

Voir figures 11 et 12.

■ Installez les embouts sur les deux barres et fixez-les en

tapotant avec un bloc en bois ou un maillet en caoutchouc.

■ Desserrez les manettes de serrage avant d'un demi-tour à

partir de la position serrée.

Voir figures 11 et 12.

■ Installez la barre avant, l'échelle orientée vers l'extérieur,

c'est-à-dire vers l'utilisateur.

Vérifiez que les manettes de serrage des barres fonctionnent
bien avant de glisser tout l'ensemble en

position.

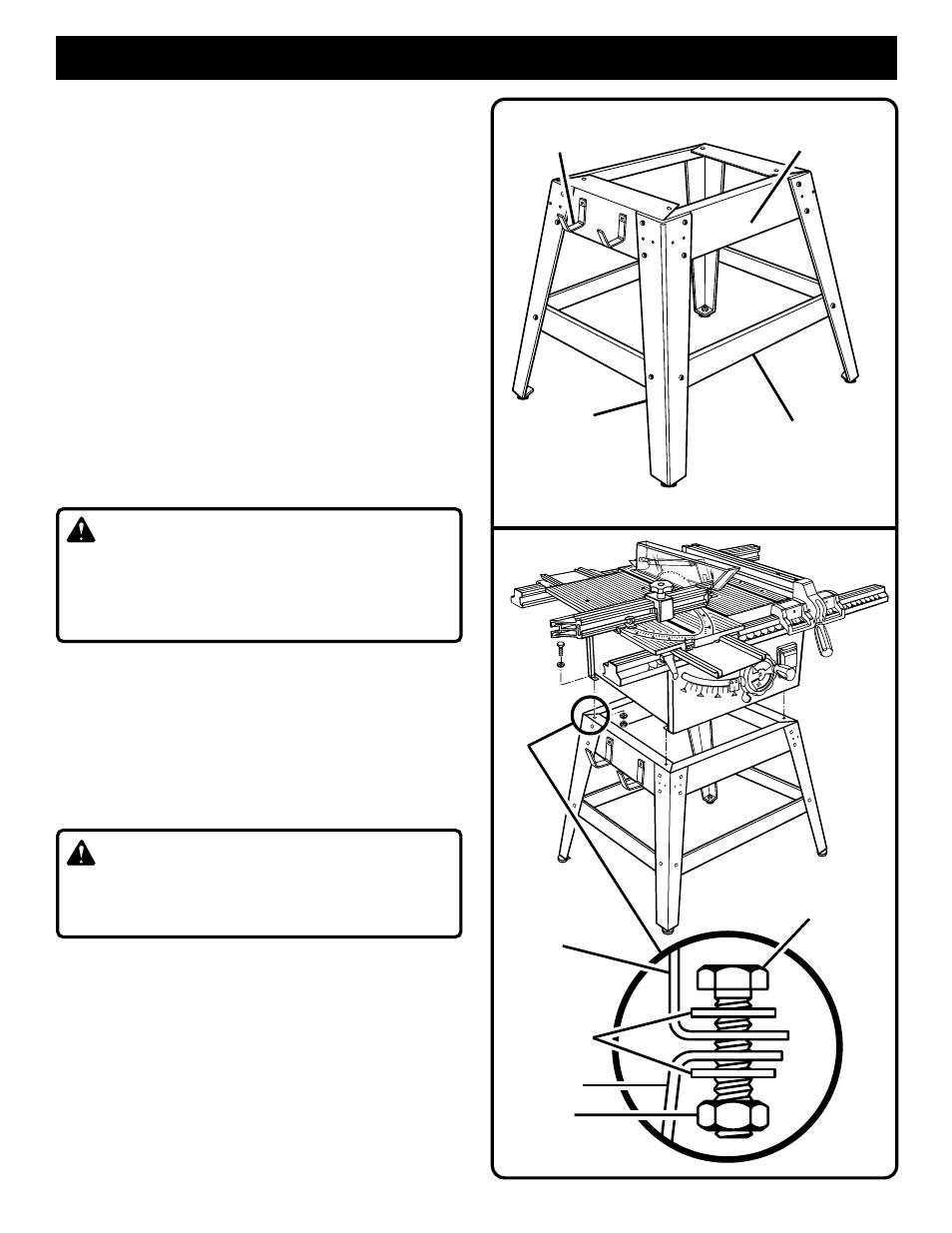

CROCHET(S) DE

RANGEMENT

Fig. 9

TRAVERSE

SUPÉRIEURE

TRAVERSE

INFÉRIEURE

SUPPORT ASSEMBLÉ

MONTANT

Fig. 10

BASE

SUPPORT

RONDELLE

PLATE

ÉCROU

BOULON
