MONTAGE

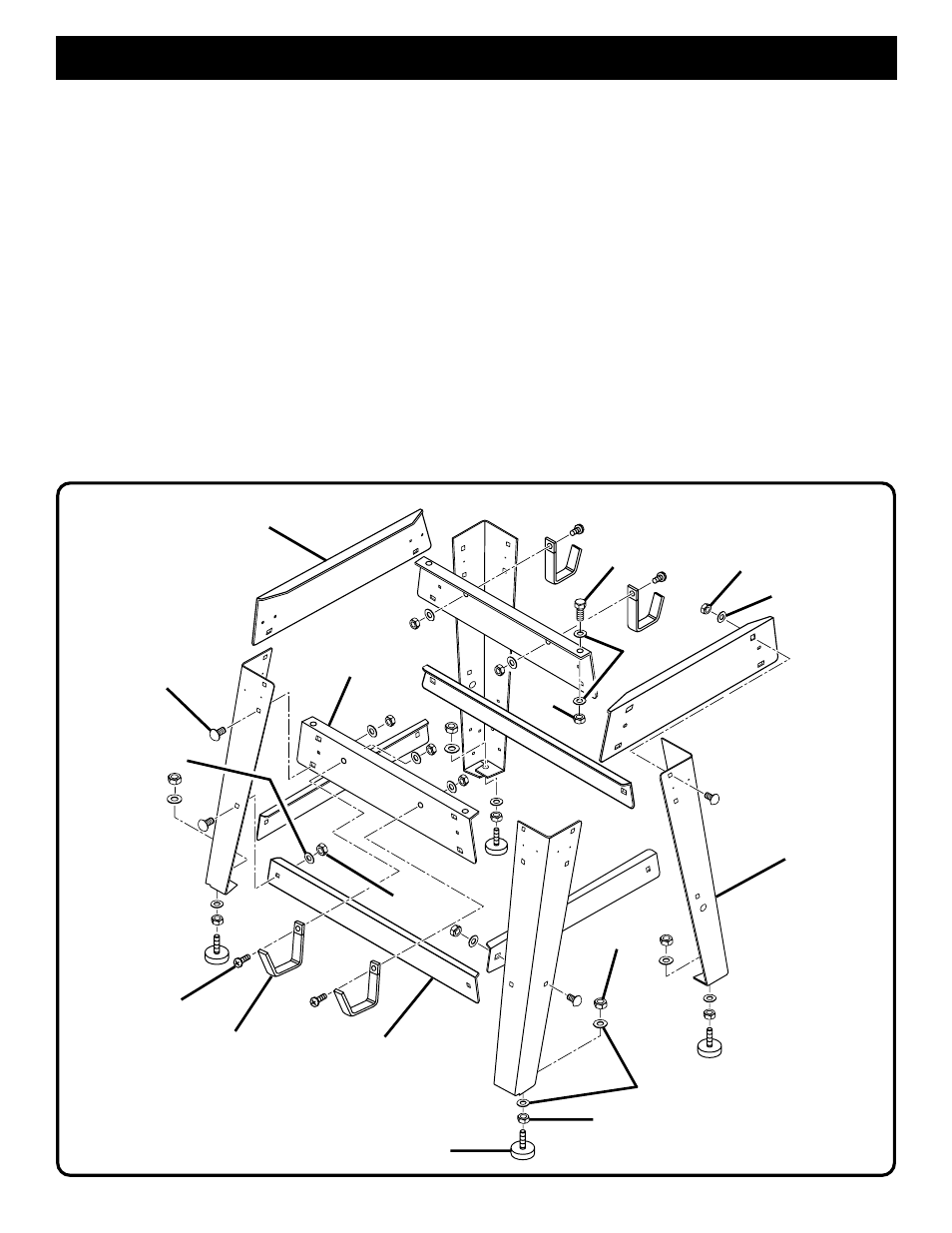

Fig. 8
■ Alignez les deux gros trous de la traverse et des pieds. Insérez
les boulons à collet carré. Ajoutez des rondelles plates et des
écrous hex. et serrez ces derniers à la main. Répétez cette
opération pour l'autre traverse supérieure courte. Ceci
représente les ensembles de montants avant et arrière.
■ Pour les côtés, installez une traverse supérieure sur deux
pieds. Ajoutez la boulonnerie en la serrant avec les doigts.
Répétez cette opération pour l'autre traverse supérieure longue.
■ Utilisez ces mêmes techniques pour installer les traverses
inférieures. Serrez tous les écrous hex. avec une clé.
■ Mettez un écrou hex. et une rondelle plate sur chaque pied
réglable. Installez un pied de nivellement au bas de chaque
pied, la partie filetée se dirigeant vers le haut. Mettez les
rondelles plates restantes et ne les serrez pas pour le moment.
■ Déplacez le support jusqu'à l'endroit voulu. Ajustez les pieds de
nivellement avec une clé, puis serrez l'écrou hex. supérieur.
Il est préférable de monter le support dans l'aire où la scie sera utilisée. Une fois le support de la table, les pièces détachées et la
quincaillerie enlevés des matériaux d'emballage, vérifiez tous les articles selon la liste de pièces détachées et le dessin. Si vous avez
un doute quant à la description d'une pièce, reportez-vous au dessin. Si des pièces manquent, reportez le montage jusqu'au moment
où la ou les pièces manquantes seront obtenues.
ASSEMBLAGE DU SUPPORT EN ACIER
Voir figures 8 et 9.
■ Ouvrez le sac contenant les pièces suivantes :
24 boulons à collet carré (5/16-18 x 3/4 po)
4 pieds de nivellement
32 rondelles plates (5/16 po)
32 écrous hex. (5/16-18 po)
Note : Les autres pièces contenues dans le sac servent à
assembler le support sur la base.
■ Prenez les 4 montants et les 8 traverses des pièces détachées.
■ Placez une traverse latérale supérieure à l'intérieur de
2 montants, la partie large des pieds se dirigeant vers le haut.
(Les traverses supérieures comportent deux grands trous à
chaque extrémité.) Assurez-vous que les deux bossages sur le
pied s'alignent avec les petits trous de la traverse.
