RÉGLAGE DES MANETTES DE SERRAGE DES
BARRES AVANT ET ARRIÈRE

Voir figure 49.

Les manettes de serrage des barres de guidage sont situées
sous les barres pour fixer les barres en place. Après un usage
prolongé, les boulons hex. à l'intérieur de la manette peuvent
exiger un réglage.

Enlevez la table d'onglet et la table accessoire .

Enlevez les barres avant et arrière en desserrant les manettes
de serrage des barres et en glissant les barres pour les sortir.

Tournez chaque manette de serrage des barres vers la
gauche jusqu'à ce qu'elle entre en contact avec le dessous
de la table de la scie.

Serrez l'écrou de retenue de la barre de guidage jusqu'à ce
qu'il soit bien ajusté.

Desserrez d'1/4 de tour l'écrou de retenue de la barre de
guidage.

Remettez les barres de guidage et vérifiez les manettes de
serrage des barres de guidage.

RÉGLAGE DE LA TABLE ACCESSOIRE

Voir figure 50.

Après un usage prolongé, la table accessoire peut avoir trop de
jeu sur les barres de guidage. Suivez les étapes ci-dessous pour
l'ajuster.

Enlevez l'écrou hex. du levier à l'aide d'un tourne-écrou de
3/8 po.

Enlevez la plaque d'appui et la plaque-ressort. Tournez la
plaque-ressort de 180

° et remettez-la sur l'arbre de la poignée.

Remontez toutes les pièces et serrez bien l'écrou hex.

Note: La plaque-ressort comporte deux extrémités qui peuvent
être utilisées avant de la remplacer.

RÉGLAGE DE LA TABLE D'ONGLET
COULISSANTE

La table d'onglet coulissante a été réglée à l'usine afin d'être
parallèle à la lame. Cependant, un alignement impropre
pendant l'expédition ou des coupes très précises peuvent
exiger un nouvel alignement de la table. La perpendicularité
entre la lame et le guide d'onglet alors que ce dernier se
déplace sur toute la longueur de la base de la table d'onglet
lors d'une coupe, est très important pour obtenir des coupes
précises.

Pour éviter des réglages et mises au point inutiles, nous vous
suggérons de vérifier ces réglages soigneusement avec une
équerre de charpentier et d'exécuter des coupes d'essai
dans des chutes de bois avant de réaliser les coupes finales
dans de bonnes pièces.

Note :

respectez la règle générale qui est de mesurer deux

fois et de couper une seule fois.

Ne desserrez pas de vis pour effectuer les réglages suivants
avant d'avoir vérifié et d'être certain que ces réglages sont
nécessaires. Une fois les vis desserrées, ces réglages doivent
être refaits.

Deux vérifications fondamentales doivent être entreprises
pour déterminer si des réglages sont nécessaires:

■ La base de la table d'onglet doit être parallèle à la lame

lorsque la table coulisse de l'avant vers l'arrière.

■ Le guide d'onglet doit être d'équerre avec la lame lorsqu'il

est réglé exactement à 0

o

sur l'échelle de la table d'onglet.

Ceci est nécessaire afin de pouvoir utiliser l'échelle de la
table d'onglet. La table d'onglet comporte des vis de
réglage qui permettent de régler le guide d'onglet
perpendiculaire à la lame et de conserver le réglage du 0

o

lorsque des réglages de la base de la table d'onglet sont
nécessaires.

Note :

Ces vérifications et réglages sont expliqués étape

par étape. Cependant, il faut se souvenir que l'un dépend
de l'autre.

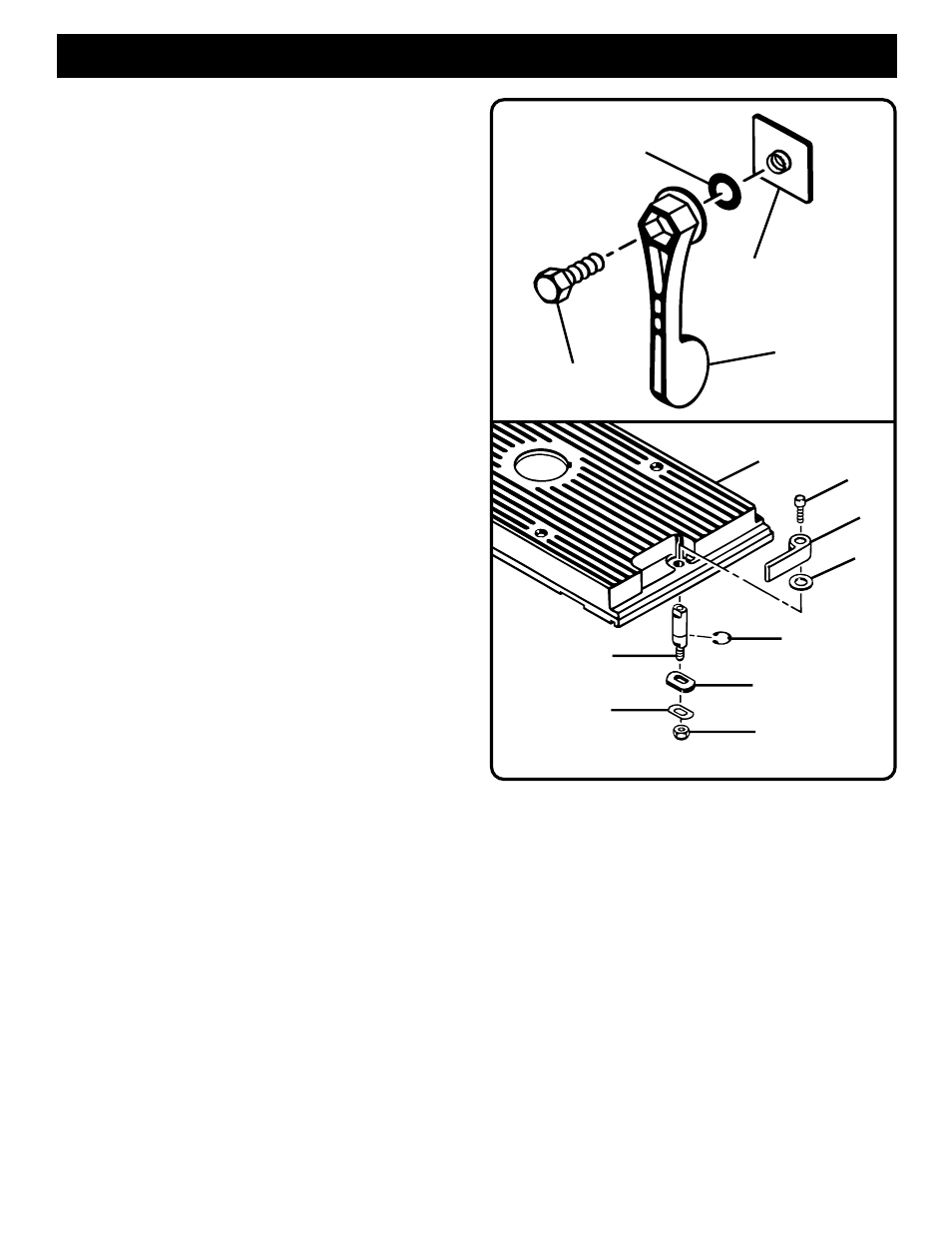

RONDELLE

LEVIER

PLAQUE

D'APPUI

PLAQUE-RESSORT

BAGUE DE

RETENUE

ARBRE DE

POIGNÉE

TABLE

ACCESSOIRE

RONDELLE

BOULON DE

MONTAGE HEX.

MANETTE DE

SERRAGE

ÉCROU DE RETENUE

DE LA BARRE

VIS HEX.

CREUX

ÉCROU HEX.

Fig. 49

Fig. 50
