1

Guide de refente .................................................. 1

2

Vis à tête cyl. large (10-14 x 1/2 po) .................... 2

3

Galet du guide ...................................................... 1

4

Tourillon ............................................................... 1

5

Vis à tête cyl. large (10-24 x 1 po) ....................... 1

6

Support de serrage - B ......................................... 1

7

Porte-galet ............................................................ 1

8

Roulement à aiguilles (1/4 po x 3/4 po) ................ 1

9

Ressort de compression ...................................... 1

10

Goupille cylindrique .............................................. 1

11

Tige ...................................................................... 1

12

Vis (1/4-20 x 5/8 po) ............................................. 2

13

Rondelle ............................................................... 2

14

Écrou hex. (8-32) ................................................. 1

15

Curseur ................................................................ 1

16

Coulisseau ........................................................... 2

17

Vis à tête large (8-32 x 1/2 po) ............................. 2

18

Vis à tête large ..................................................... 1

19

Galet excentrique ................................................. 1

20

Poignée de la manette de verrouillage ................. 1

21

Bouchon de caoutchouc ....................................... 1

22

Support de serrage - A ......................................... 1

23

Axe ....................................................................... 1

24

Vis et rondelle ...................................................... 2

25

Plaque .................................................................. 1

26

Bloc avant ............................................................ 1

Réf.

n

°

Description

Qté

Réf.

n

°

Description

Qté

SCIE À TABLE DE 254 mm (10 po) RYOBI - MODÈLE N

°

BT3100

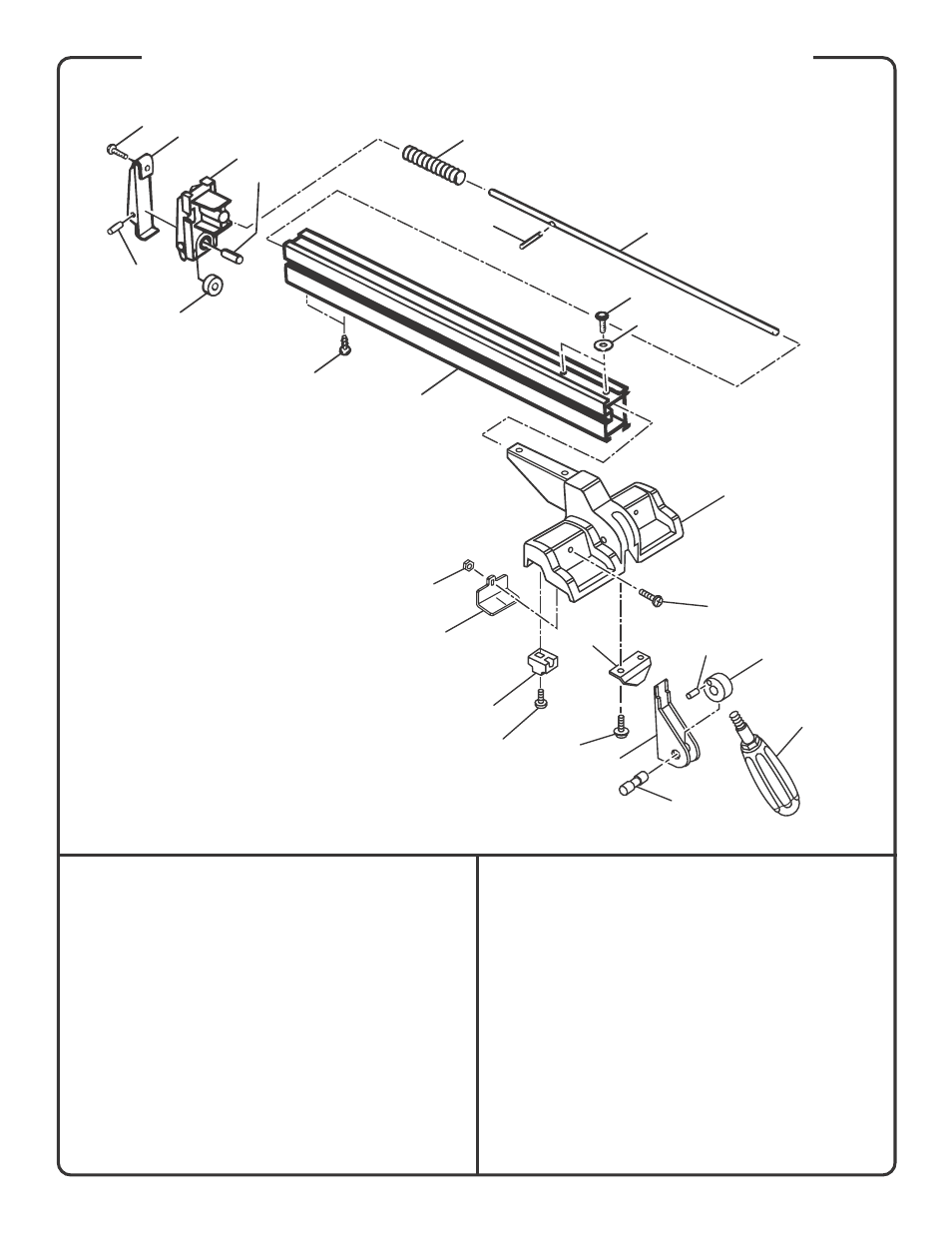

FIGURE 60: GUIDE DE REFENTE

1

2

3

4

5

6

7

8

9

10

11

12

13

26

18

21

19

20

23

22

24

25

17

16

15

14
