Page 13

AVERTISSEMENT :

Bien que certaines illustrations dans ce manuel présentent la
scie sans le protège-lame pour plus de clarté, il ne faut pas
utiliser la scie sans le protège-lame à moins d'indication
précise à cet effet.

DESCRIPTION DES COMPOSANTS

La partie supérieure de la lame dépasse de la table et traverse
un passe-lame. Pour couper le bois en biseau, la lame doit être
inclinée à l'aide de la manette de réglage de la lame, de l'échelle
et de l'indicateur de coupe en biseau situés à l'avant du bâti. Des
butées réglables à 0

° et 45° se trouvent à l'intérieur du bâti.

La table d'onglet coulissante est utilisée pour toutes les coupes
transversales. Le guide d'onglet se règle facilement pour couper
le bois en angle en desserrant le serre-guide, réglant le guide
selon l'échelle de coupe d'onglet, et en resserrant le serre-guide.
La table d'onglet coulissante, qui repose sur une base montée
sur les barres de guidage, peut être située à l'endroit désiré le
long des barres pour les pièces larges. Elle peut être inversée;
de cette manière la base en saillie se trouve à l'arrière. Elle peut
être également déplacée de la droite vers la gauche selon le
besoin. Le guide d’onglet étant enlevé, la table d’onglet offre un
support supplémentaire pour d’autres opérations comme la
refente.

La scie comporte un guide de refente et une table accessoire. La
table accessoire peut être déplacée du côté droit de la scie au
côté gauche selon les besoins. Le guide de refente est utilisé
pour guider une pièce à couper sur la longueur. Une échelle sur
la barre de guidage avant indique la distance entre le guide de
refente et la lame.

Le refendeur est un dispositif en métal situé directement derrière
et au-dessus de la lame. Il est utilisé pour empêcher la pièce de
bois de se refermer et provoquer éventuellement un recul. Il est
important d'utiliser le refendeur pour toutes les coupes complètes.
Les doigts antirecul sont des plaques dotées de dents montées
sur le refendeur. La direction des dents permet à la pièce d'être
retenue au cas où elle serait projetée vers l'utilisateur. Si cela se
produit, les dents pénètrent dans le bois pour empêcher ou
réduire la possibilité de recul.

Votre scie Ryobi BT3100 comporte une prise sur le côté droit du
bâti qui permet l'emploi d'accessoires. N'utilisez que les
accessoires recommandés pour cet outil. Pour utiliser les
accessoires indiqués sur la liste, utilisez la prise et l'interrupteur
principal BT3100.

INTERRUPTEUR

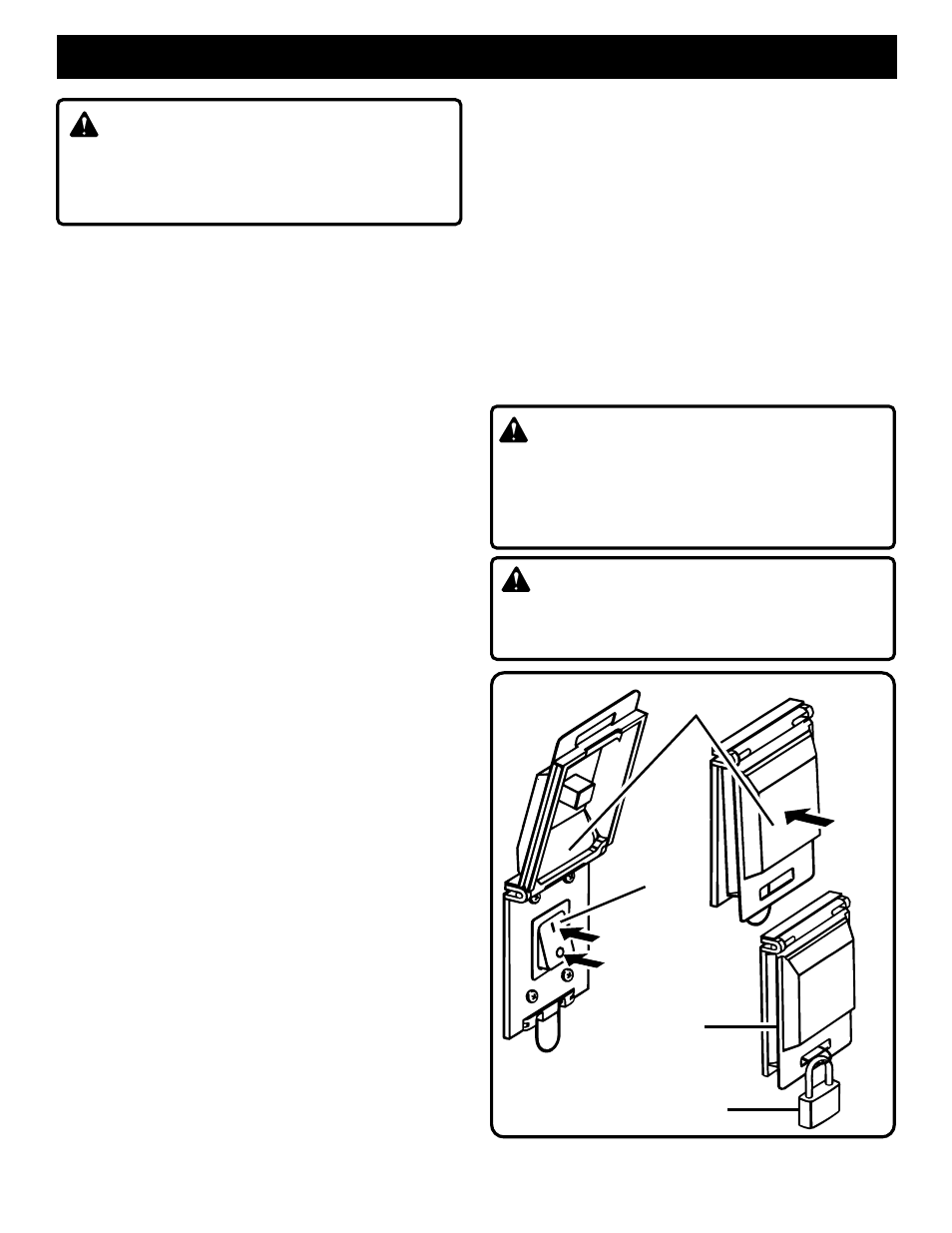

Voir figure 6.

Votre scie BT3100 est équipée d’un interrupteur qui possède un
couvercle verrouillable évitant son utilisation sans autorisation.
La scie étant sur ARRÊT (OFF), un cadenas peut être utilisé
pour verrouiller le couvercle sur l’interrupteur. Ceci empêche
quiconque de mettre en marche votre scie sans enlever le
cadenas, soulever le couvercle de l’interrupteur et appuyer sur
le bouton.

POUR METTRE EN MARCHE VOTRE SCIE :

1. Soulever le couvercle de l’interrupteur.
2. Appuyer sur le bouton de l’interrupteur.
3. Abaisser le couvercle de l’interrupteur.

POUR ARRÊTER VOTRE SCIE :

1. Appuyer ou pousser l’extérieur du couvercle de

l’interrupteur.

2.

Soulever le couvercle et appuyer sur le bouton de
l’interrupteur.

POUR VERROUILLER L’INTERRUPTEUR DE VOTRE SCIE:

1. Soulever le couvercle de l’interrupteur.
2. Aligner l’anneau métallique avec la fente du couvercle de

l’interrupteur tout en abaissant le couvercle.

3. Passer le cadenas (non fourni) dans l’anneau métallique

et fermer le cadenas.

AVERTISSEMENT :

TOUJOURS s’assurer que la pièce n’est pas en contact
avec la lame avant d’actionner l’interrupteur pour mettre en
marche la machine. Le non respect de cet avertissement
peut entraîner le recul de la pièce vers l’opérateur, ce qui
peut provoquer des blessures graves.

AVERTISSEMENT :

TOUJOURS s’assurer que l’interrupteur est sur ARRÊT
(OFF) avant de brancher la machine pour réduire le risque
d’un démarrage accidentel.

INTERRUPTEUR

MARCHE

ARRÊT (B)

ARRÊT

(A)

VERROUILLAGE

EN POSITION

ARRÊT

COUVERCLE

D'INTERRUPTEUR

CADENAS

(NON FOURNI)

CARACTÉRISTIQUES

Fig. 6
