1 Curseur de refente ............................................... 1
2 Vis ........................................................................ 1
3 Écrou hex. ............................................................ 1
4 Embout ................................................................. 4
5 Guide de refente .................................................. 1
6 Table d'onglet coulissante .................................... 1
7 Table accessoire .................................................. 1
8 Protège-lame avec refendeur et
doigts antirecul ..................................................... 1
9 Grande clé ............................................................ 1
10 Petite clé .............................................................. 1
11 Barre de guidage arrière ...................................... 1
12 Barre de guidage avant ........................................ 1
Réf.
N o Description Qté.
Réf.
N o Description Qté.
13 Vis ........................................................................ 1
14 Rondelle ............................................................... 1
15 Bouton .................................................................. 1
16 Serre-guide d'onglet ............................................. 1
17 Guide d'onglet avec curseur et l'axe de guidage
pivot ................................................................. 1
18 Clé Hex de 3/32 po (incluse) ................................ 1
19 Clé Hex de 1/8 po (incluse) .................................. 1
20 Clé Hex de 5/32 po (incluse) ................................ 1
21 Clé Hex de 3/16 po (incluse) ................................ 1
22 Film vidéo de démonstration (non illustré)
23 Manuel de l'utilisateur (non illustré)
24 Carte d'enregistrement de garantie (non illustrée)

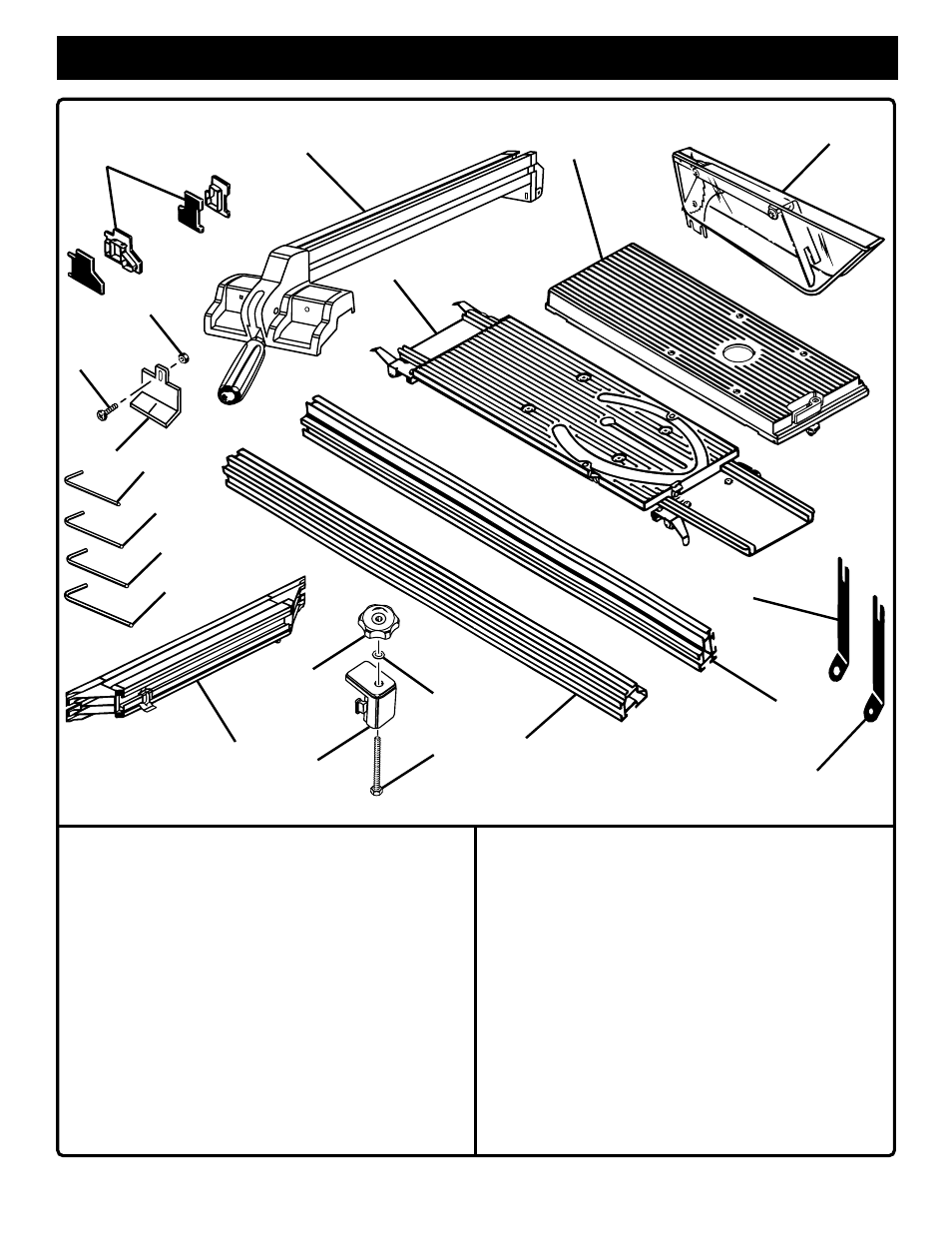

LISTE DE PIÈCES DÉTACHÉES
1
2
3
4
5
6
9
10
12
13
14 15
11
8
Fig. 3
7
8
15
16
17
18
19
20
21
