Page 34

AVERTISSEMENT :

Avant d'effectuer tout réglage, assurez-vous que la outil
est débranchée et que l'interrupteur est en position OFF
(arrêt). Le non-respect de cette règle peut occasionner de
graves blessures.

RÉGLAGE DE LA LAME À 0

O

OU 45

O

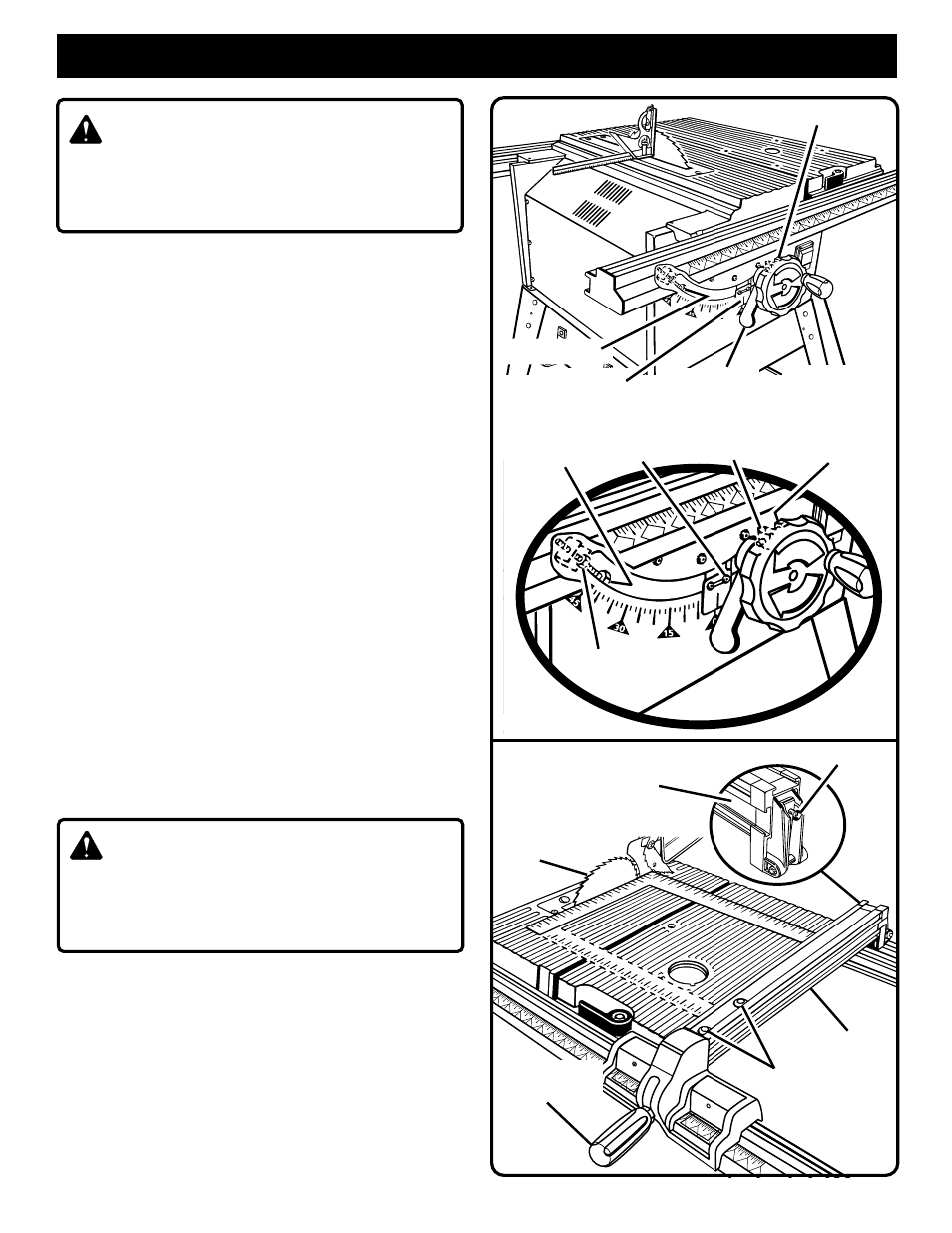

Voir figure 45.

Les réglages de l'inclinaison de la scie ont été établis à l'usine
et à moins de dommages lors de l'expédition, aucun autre
réglage ne devrait être nécessaire lors du montage. Après un
usage prolongé, il peut être nécessaire de le vérifier.
■ Poussez le levier de verrouillage de la coupe en biseau

vers la droite. Tournez la manette de réglage de la lame
pour incliner la lame. Utilisez une équerre à combinaisons
pour vérifier la perpendicularité entre la lame et la table.

■ Si la lame n'est pas parfaitement verticale (0°) desserrez

l'écrou de blocage de 0

° à l'intérieur du bâti, positionnez la

lame et resserrez l'écrou de blocage.

Voir l'insert de la

figure 45. Si l'indicateur d'inclinaison n'est pas à 0

o

, réglez-

le avec les deux vis au-dessus de la fente, à côté de la
manette de réglage de la lame.

■ Tournez la manette de réglage de la lame jusqu'à ce que

le bas de la lame se soit complètement déplacé vers la
gauche de la fente. Verrouillez l'inclinaison en poussant
le levier de verrouillage de la coupe en biseau vers la
gauche.

■ Si la lame n'est pas exactement à 45°, desserrez l'écrou

de blocage de 45

° à l'intérieur de la caisse, réglez la lame

et resserrez l'écrou de blocage.

Voir l'insert de la figure 45.

■ Faites une coupe d'essai.

VÉRIFICATION DE L'ALIGNEMENT DU GUIDE
DE REFENTE PAR RAPPORT À LA LAME

Voir figure 46.

AVERTISSEMENT :

Avant d'effectuer tout réglage, assurez-vous que la outil
est débranchée et que l'interrupteur est en position OFF
(arrêt). Le non-respect de cette règle peut occasionner de
graves blessures.

■ Relevez la manette de verrouillage pour permettre le

déplacement du guide de refente.

■ Mettez une équerre de charpentier à côté de la lame et

déplacez le guide de refente jusqu'à l'équerre. Prenez
note de la mesure sur l'échelle du guide.

■ Reculez le guide et tournez l'équerre de charpentier de

180

o

pour vérifier l'autre côté.

■ Si les deux dimensions ne sont pas les mêmes, desserrez

les deux vis du guide et alignez-le.

■ Resserrez les deux vis.

ENTRETIEN

ÉCROU DE

BLOCAGE

BOULON DE 0

°

VIS

GUIDE

DE REFENTE

LAME

VIS

MANETTE DE

VERROUILLAGE

Fig. 46

LOCK

Fig. 45

VIS DE SERRAGE

MANETTE DE

RÉGLAGE DE

LA LAME

INDICATEUR

D'INCLINAISON

BOULON DE 45

°

BUTÉE BOULON

DE 45

°

GUIDE DE REFENTE

BUTÉE BOULON

DE 45

°

LEVIER DE

VERROUILLAGE DE LA

COUPE EN BISEAU
