SCIE À TABLE DE 254 mm (10 po) RYOBI - MODÈLE N ° BT3100

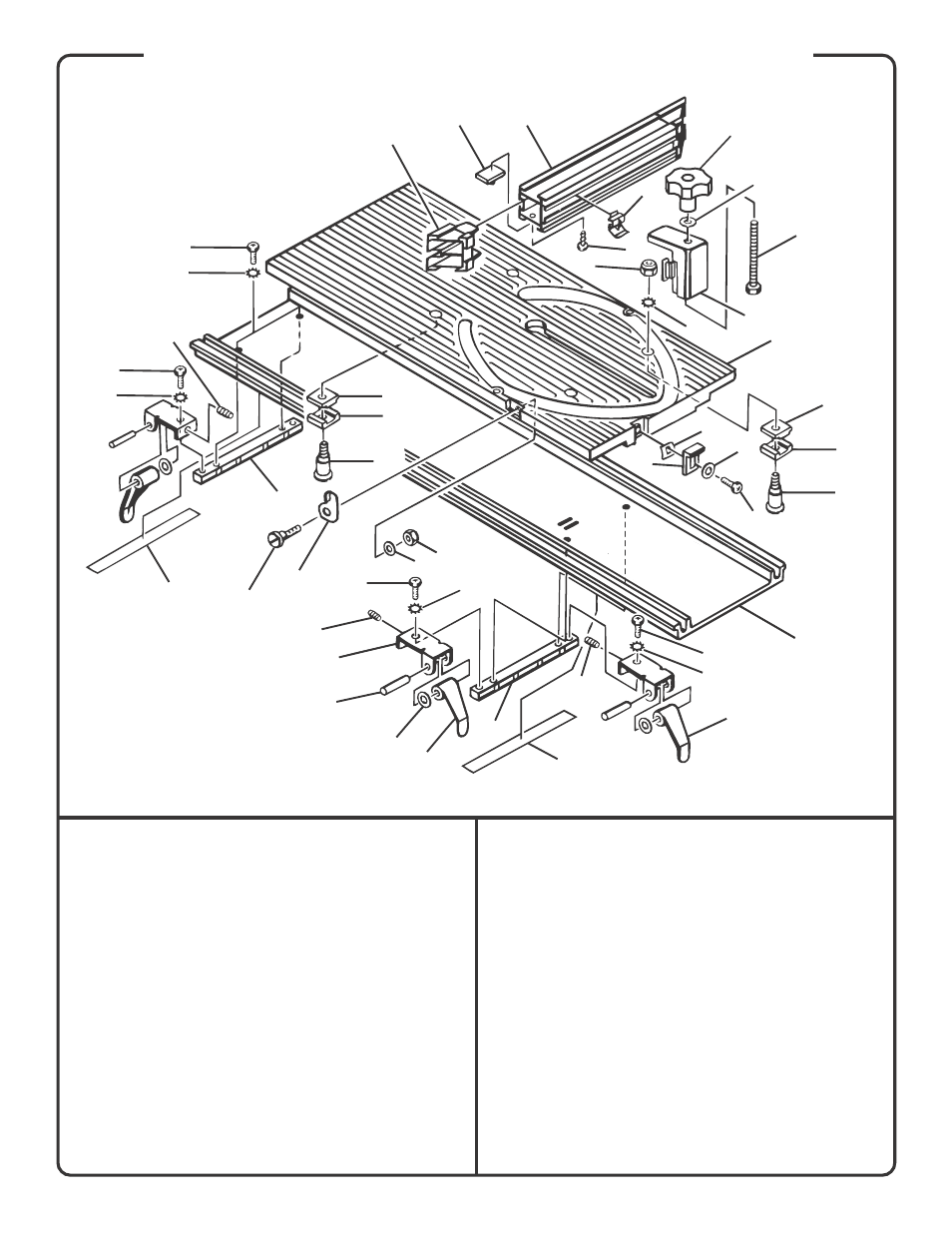

FIGURE 59: TABLE D'ONGLET COULISSANTE
Réf.
n ° Description Qté
Réf.
n ° Description Qté
1 Table d'onglet ....................................................... 1
2 Guide d'onglet ...................................................... 1
3 Pivot ..................................................................... 1
4 Jauge de sciage ................................................... 2
5 Indicateur d'onglet ................................................ 1
6 Porte-guide d’onglet ............................................. 1
7 Boulon à tête hex. (5/16 - 18 x 3 /1/4 po) ............. 1
9 Rondelle ............................................................... 1
10 Bouton d'onglet .................................................... 1
11 Vis à tête cyl. large (8/16 x 5/8 po) ....................... 2
12 Plaque ressort ...................................................... 1
13 Patte de verrouillage d’onglet .............................. 1
14 Base de la table d'onglet ...................................... 1
15 Barre de guidage .................................................. 2
16 Plaque de retenue ................................................ 4
17 Vis à tête cyl. large (10-24 x 15/32 po) ................ 8
18 Joint torique ......................................................... 4
19 Rondelle ............................................................... 1
20 Vis excentrique (10-24) ........................................ 3
21 Butée rapide ......................................................... 1
22 Vis excentrique (8-32) .......................................... 1
23 Rondelle ............................................................... 1
24 Écrou hex. (frein) .................................................. 1
25 Coulisse (A) .......................................................... 4
26 Écrou hex. (frein) .................................................. 4
27 Rondelle de blocage .......................................... 12
28 Coulisse (B) .......................................................... 4
29 Vis d'arrêt creuse hex. (10-24 x 1/4 po) ............... 4
30 Serre-guide d'onglet ............................................. 4
31 Tourillon ............................................................... 4
32 Plaque de guidage ............................................... 2
33 Vis non-excentrique (10-24) ................................. 1
34 Vis à tête cyl. large (10-24 x 1/2 po) .................... 1
Page 46
30
27
17
14
33
28
25
34
19
12
13
1
32
29
15
30
18
31
16
27
29
23
24
17 21
22
32
15
20
28
25 27
17
29
27
17
4
3 2
5
11
26
10
9
7
27
6
