Page 29
FONCTIONNEMENT
fabriquer d'autres de plus de 127 mm (5 po) de largeur.
■ Enlevez le guide d'onglet, la table d'onglet et la table
accessoire.
■ Installez la table accessoire sur le côté gauche de la lame.
Ne la bloquez pas.
■ Placez l'insert en bois entre la table accessoire et la table
de la scie pour soutenir la pièce. Voir figure 52. Fixez
l'insert en bois à l'aide de vis selon la note ci-dessours.
Réglez la table accessoire, appuyez-la fermement contre
l'insert en bois et verrouillez-la.
Note: L'insert en bois doit être fixé avec deux vis à bois
par le dessous en les passant par les deux trous se
trouvant dans la partie en fonte. Coincez bien l'insert en
bois entre la table accessoire et la table de la scie.
■ Placez la table d'onglet coulissante sur le côte droit de la
lame et verrouillez-la bien.
■ Fixez le guide de refente aux barres de guidage avant et
arrière sur le côte gauche et verrouillez-le bien. Réglez au
besoin l'échelle selon la lame.

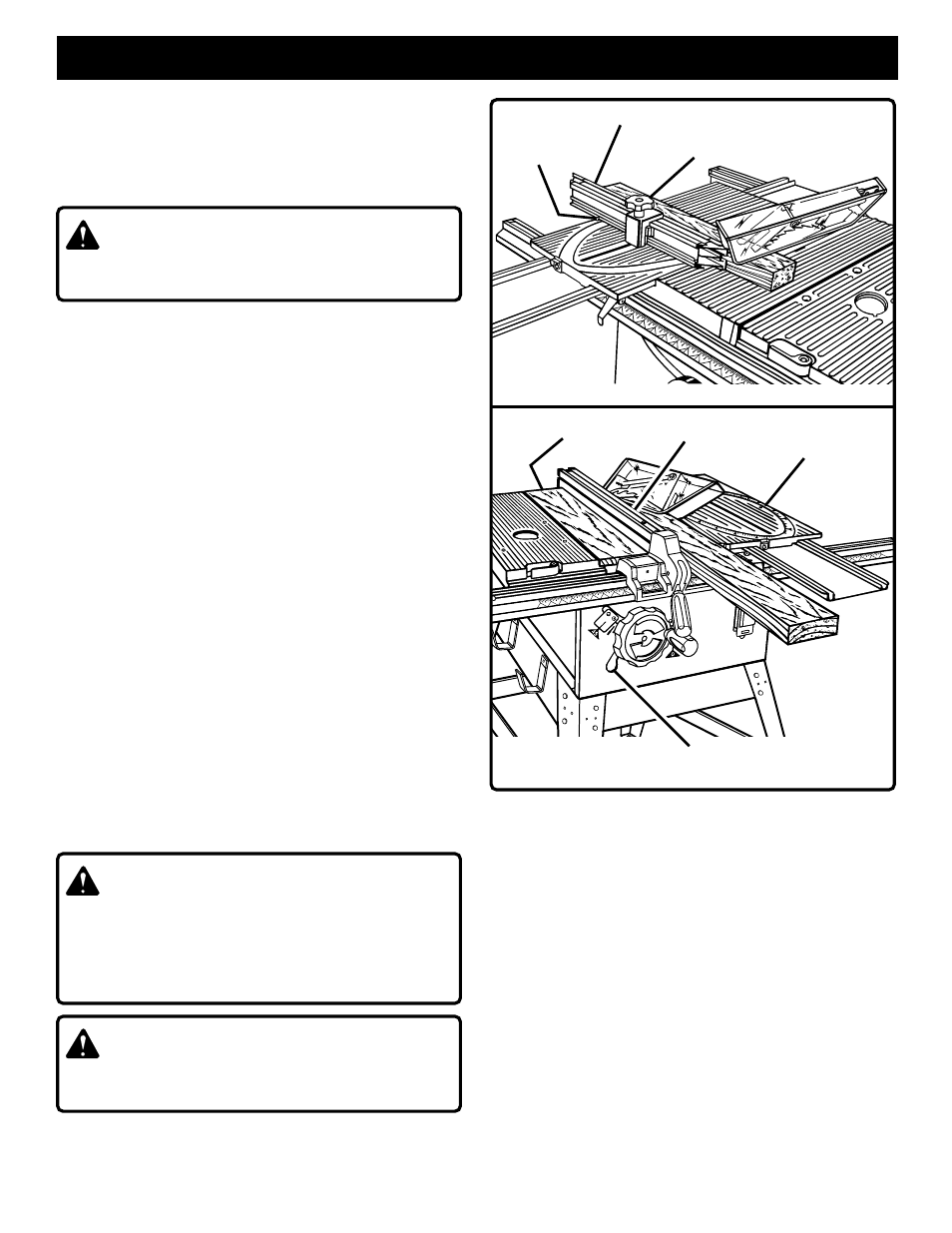

COUPE TRANSVERSALE EN BISEAU
Voir Figure 39.
Il est recommandé de placer la pièce à conserver sur le côte
gauche de la lame et de faire une coupe d'essai sur une
chute.
AVERTISSEMENT :
Assurez-vous que l'ensemble de protège-lame est monté
et fonctionne correctement pour éviter les blessures graves.
■ Retirez le guide de refente en relevant la manette de
verrouillage.
■ Déplacez le levier de verrouillage de la coupe en biseau
vers la droite pour le mode d'inclinaison. Tournez la
manette de réglage de la lame jusqu'à ce que l'indicateur
d'inclinaison se trouve à l'angle voulu.
■ Réglez la hauteur de la lame selon la pièce à couper.
■ Desserrez le serre-guide d'onglet. Réglez le guide d'onglet
à 90 ° avec la butée rapide ou l'échelle d'onglet.
■ Assurez-vous que le guide d'onglet ne touche pas la lame
lorsque la pièce est avancée vers la lame. Faites une
passe d'essai avec la table d'onglet L'extrémité du guide
d'onglet ne doit pas toucher la lame. Desserrez le serre-
guide d'onglet et éloignez le guide de la lame.
■ Placez un appui (ayant la même hauteur que la table de
la scie) derrière la scie, pour la pièce coupée.
■ Assurez-vous que la pièce ne touche pas la lame avant
de mettre la scie en marche.
■ Laissez la lame atteindre son régime maximum avant
d'avancer la table d'onglet pour avancer la pièce vers la
lame.
■ Tenez la pièce avec les deux mains et poussez la table
d'onglet pour avancer la pièce vers la lame.
REFENTE EN BISEAU
See Figure 40.
Il est recommandé de faire des coupes d'essai sur des
chutes.
AVERTISSEMENT :
Le guide de refente doit être sur le côté gauche de la lame
pour éviter le coincement de la pièce et causer des reculs.
Le placement du guide de refente à droite de la table
provoque des reculs qui peuvent causer des blessures
graves.
AVERTISSEMENT :
Assurez-vous que l'ensemble de protège-lame est monté
et fonctionne correctement pour éviter les blessures graves.
Avant d'exécuter cette coupe, utilisez une chute pour réaliser
un insert de 127 mm (5 po) de largeur x 558 mm (22 po) de
longueur et 19 mm (3/4 po) d'épaisseur. Vous pourrez en
GUIDE D'ONGLET
SERRE-GUIDE
D'ONGLET
GUIDE DE REFENTE
TABLE D'ONGLET
INSERT EN BOIS
LEVIER DE VERROUILLAGE DE
LA COUPE EN BISEAU
BUTÉE
RAPIDE
Fig. 39
Fig. 40
