Sinon, serrez l’écrou de fixation carré du rail d’un quart (1/4)
de tour et vérifiez à nouveau.

■ Glissez la barre en position sur les deux manettes de serrage

et serrez-les.

■ Installez la barre arrière, en suivant la méthode de montage

de la barre avant ci-dessus. Orientez la barre arrière comme
l'illustre la figure 12.

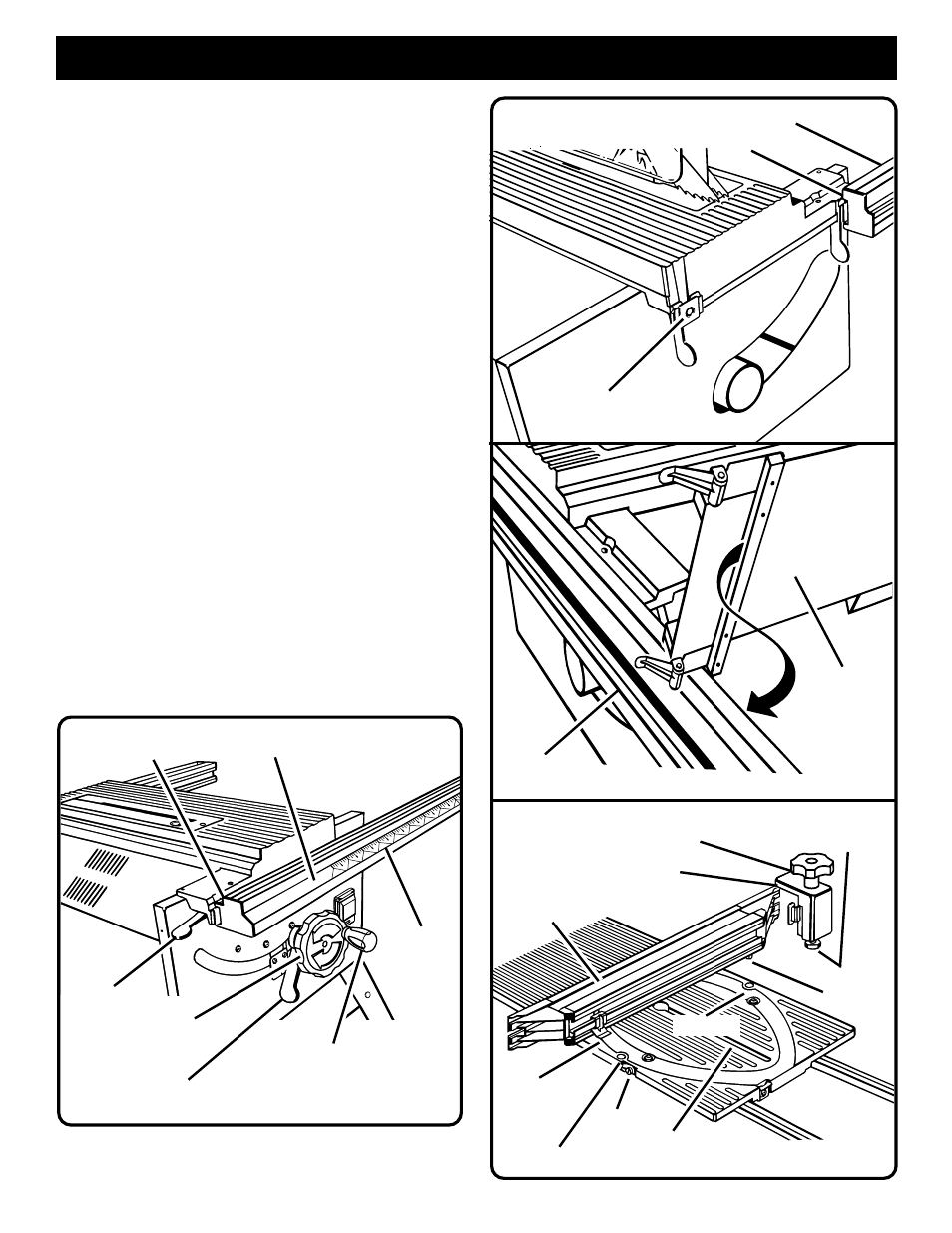

INSTALLATION DE LA TABLE D'ONGLET ET
DU GUIDE

Voir figures 13 et 14.

■ Installez la table d'onglet coulissante sur les barres avant et

arrière.

Voir figure 13.

Vérifiez si elle coulisse facilement sur

les barres. Appuyez uniformément sur les serre-table d'onglet
avant et sur chaque côté pour fixer la table. Répétez cette
opération pour les deux serre-table d'onglet arrière.

Note: NE PAS forcer sur les serre-table d'onglet en les
abaissant. Serrez-les seulement jusqu'à la position horizontale
pour qu'ils soient bien assis.

■ Pour installer le porte-guide d'onglet sur le guide d'onglet,

desserrez le boulon de fixation en tournant le serre-guide
d'onglet (le bouton sur le dessus) vers la gauche. Assurez-
vous que le serre-guide d'onglet est assez desserré pour que
le boulon puisse glisser dans la fente de la table. Glissez les
pattes dans les rainures du guide d'onglet.

Voir figure 14.

■ Installez le guide d'onglet sur la table d'onglet en plaçant l'axe

de guidage (sous le guide d'onglet) dans le trou "A" ou "B".
(Le trou "A" est le plus proche de la lame.) Placez en même
temps le boulon de fixation dans la fente. Fixez le serre-guide
d'onglet, sans le serrer.

■ Réglez l'indicateur d'onglet selon l'échelle.
■ Serrez soigneusement le serre-guide d’onglet.

MONTAGE

PORTE-GUIDE

D'ONGLET

TROU "B"

FENTE

DE TABLE

INDICATEUR

D'ONGLET

GUIDE

D'ONGLET

SERRE-GUIDE

D'ONGLET

BOULON DE

FIXATION

AXE DE

GUIDAGE

ÉCROU DE RETENUE

DE LA BARRE

BARRE DE GUIDAGE ARRIÈRE

EMBOUT

BARRE

ARRIÈRE

BASE DE LA

TABLE

D'ONGLET

ÉCHELLE

BARRE AVANT

LEVIER DE VERROUILLAGE DE LA

COUPE EN BISEAU

EMBOUT

VOLANT

MANETTE DE RÉGLAGE

DE LA LAME

Fig. 12

Fig. 11

Fig. 13

Fig. 14

MANETTE DE

SERRAGE

AVANT

TROU "A"

BUTÉE

RAPIDE
