LISTE DE PIÈCES DÉTACHÉES
Les piéces suivantes sont fournies avec votre scie à table support.

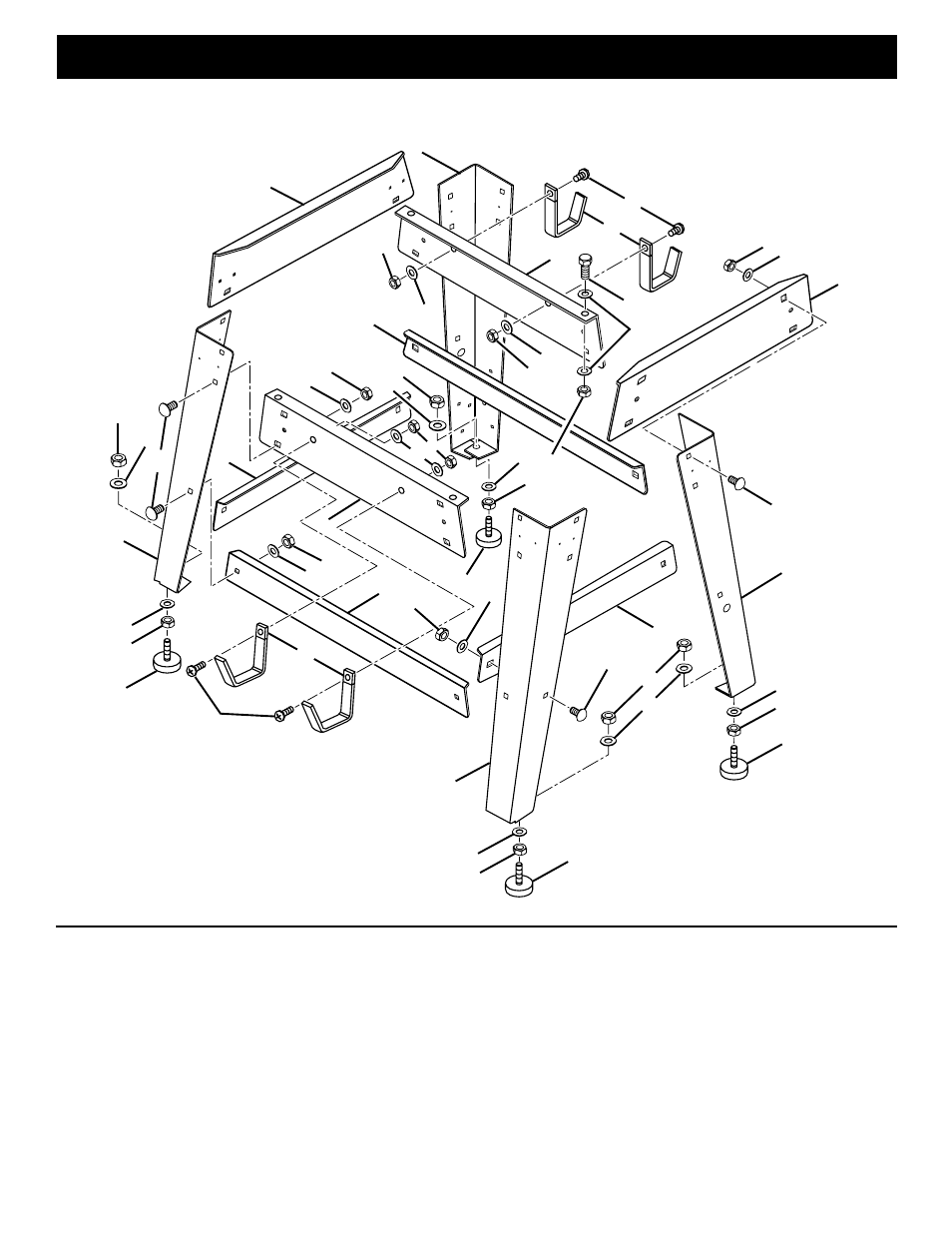

Fig. 4
A. Crochet de rangement ........................................... 4
B. Vis à tête cyl. large (1/4-20 x 1/2 po) ..................... 4
C. Traverse inférieure ................................................. 4
D. Écrou hex. (5/16-18) ............................................ 32
E. Rondelle (5/16 po) ............................................... 32
F. Pied de nivellement ................................................ 4
G. Montant .................................................................. 4
H. Boulon à collet carré (5/16-18 x 3/4 po) .............. 24
I. Traverse supérieure ............................................... 2
J. Écrou hex. (1/4-20) ................................................ 8
K. Rondelle (1/4 po) ................................................. 12
L. Boulon à tête hex. (1/4-20 x 3/4 po Hex Hd.) ........ 4
M. Traverse latérale supérieure .................................. 2
