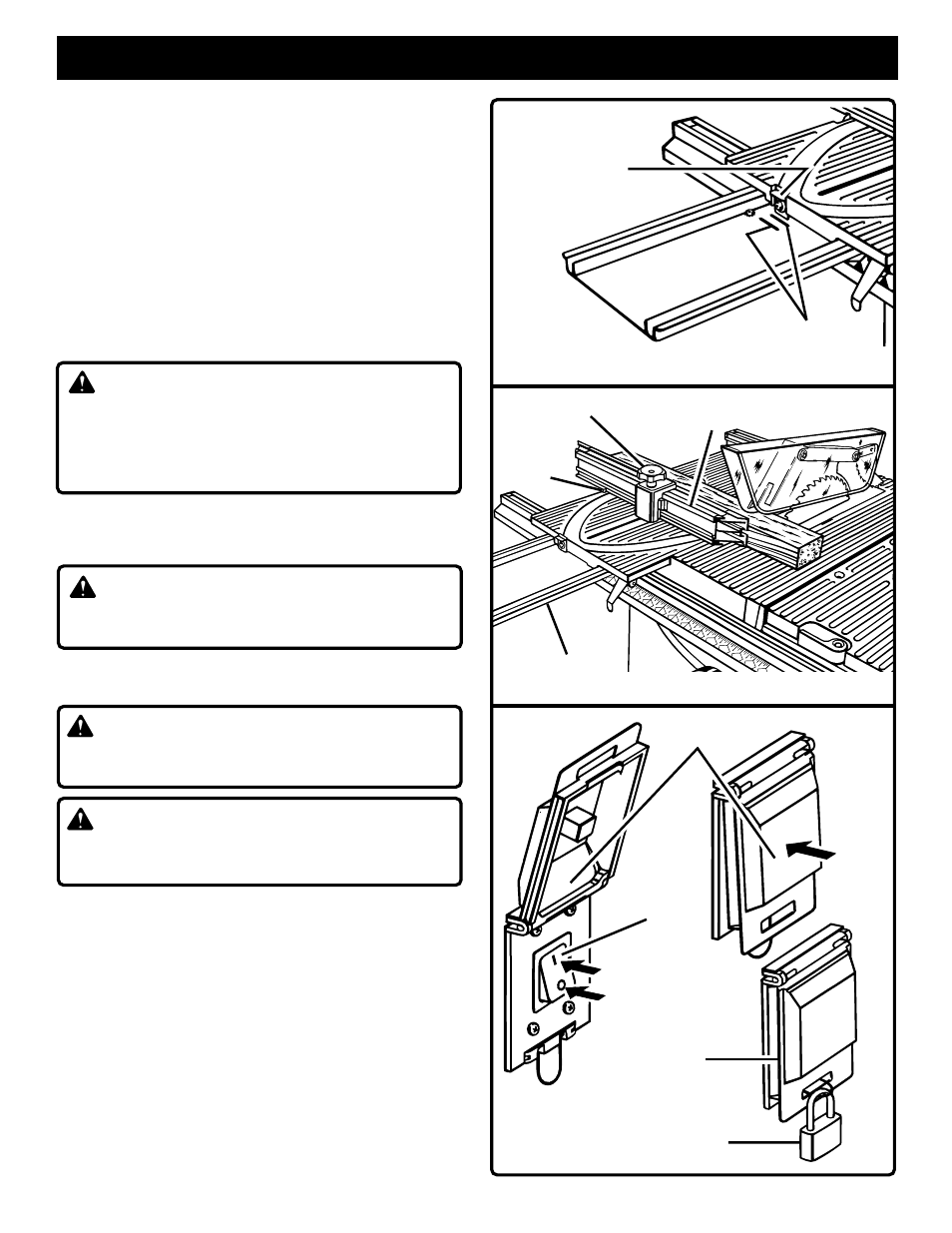

Page 27

FONCTIONNEMENT

VERROUILLAGE DE LA TABLE D'ONGLET

Voir figure 34.
La table d'onglet coulisse pour permettre à l'utilisateur d'avancer la
pièce vers la lame. Une patte de verrouillage d'onglet est montée à
l'avant de la table d'onglet pour la verrouiller en place en position
normale ou inversée. La patte de verrouillage d'onglet est introduite
dans une fente de la base pour aligner la table d'onglet avec le bord
avant de la table de la scie. La table d’onglet coulissante doit être
bloquée pour toutes les coupes où l’opérateur préfère une table fixe.

Pour verrouiller la table d'onglet lorsqu'elle est en position
normale, la base étant en saillie à l'avant, mettez la patte de
verrouillage d'onglet dans la fente arrière de la base.

Pour verrouiller la table d'onglet lorsqu'elle est en position
inversée, avec la base en saillie à l'arrière, mettez la patte de
verrouillage d'onglet dans la fente avant de la base.

ATTENTION :

Ne vous tenez jamais en ligne directe de la lame et n'approchez
jamais les mains à moins de 3 pouces de la lame. Ne vous
penchez pas au-dessus ou en travers de la lame. Le non
respect de ces avertissements peut entraîner des blessures
graves.

EXÉCUTION DE COUPES

La lame fournie avec la scie est une lame combinée de qualité
supérieure qui convient à la refente et à la coupe transversale.

AVERTISSEMENT :

Toutes les lames doivent être prévues pour 5 500 tr/mn minimum
pour éviter des blessures possibles.

COUPE TRANSVERSALE RECTILIGNE

Voir figure 35

AVERTISSEMENT :

N'utilisez jamais le guide de refente comme gabarit de coupe
pour effectuer une coupe transversale.

AVERTISSEMENT :

Assurez-vous que l’ensemble de protège-lame est monté et
fonctionne correctement pour éviter les blessures graves.

Il est conseillé de faire des coupes d'essai sur des chutes.

Enlevez le guide de refente en soulevant la manette de
verrouillage.

Réglez la hauteur de la lame selon la pièce à couper.

Réglez le guide d'onglet en position perpendiculaire avec la
butée rapide ou l'échelle d'onglet.

Assurez-vous que le guide d'onglet ne touche pas la lame lors de
l'avancement de la pièce. Faites une passe d'essai avec la table
d'onglet. Le guide d'onglet ne doit pas toucher la lame. Desserrez
le serre-guide d'onglet et déplacez le guide au besoin.

Préparez un appui (à la même hauteur que la table de la scie)
derrière la scie, pour la pièce coupée.

Assurez-vous que la pièce est dégagée de la lame avant de
mettre la scie en marche.

Voir figure 35.

SERRE-GUIDE

D'ONGLET

GUIDE

D'ONGLET

BUTÉE

RAPIDE

BASE DE LA

TABLE D'ONGLET

PATTE DE

VERROUILLAGE

D'ONGLET

FENTES POUR VERROUILLER

LA TABLE D'ONGLET

Fig. 36

Fig. 34

Fig. 35

INTERRUPTEUR

MARCHE

ARRÊT (B)

ARRÊT

(A)

VERROUILLAGE

EN POSITION

ARRÊT

COUVERCLE

D'INTERRUPTEUR

CADENAS

(NON FOURNI)
