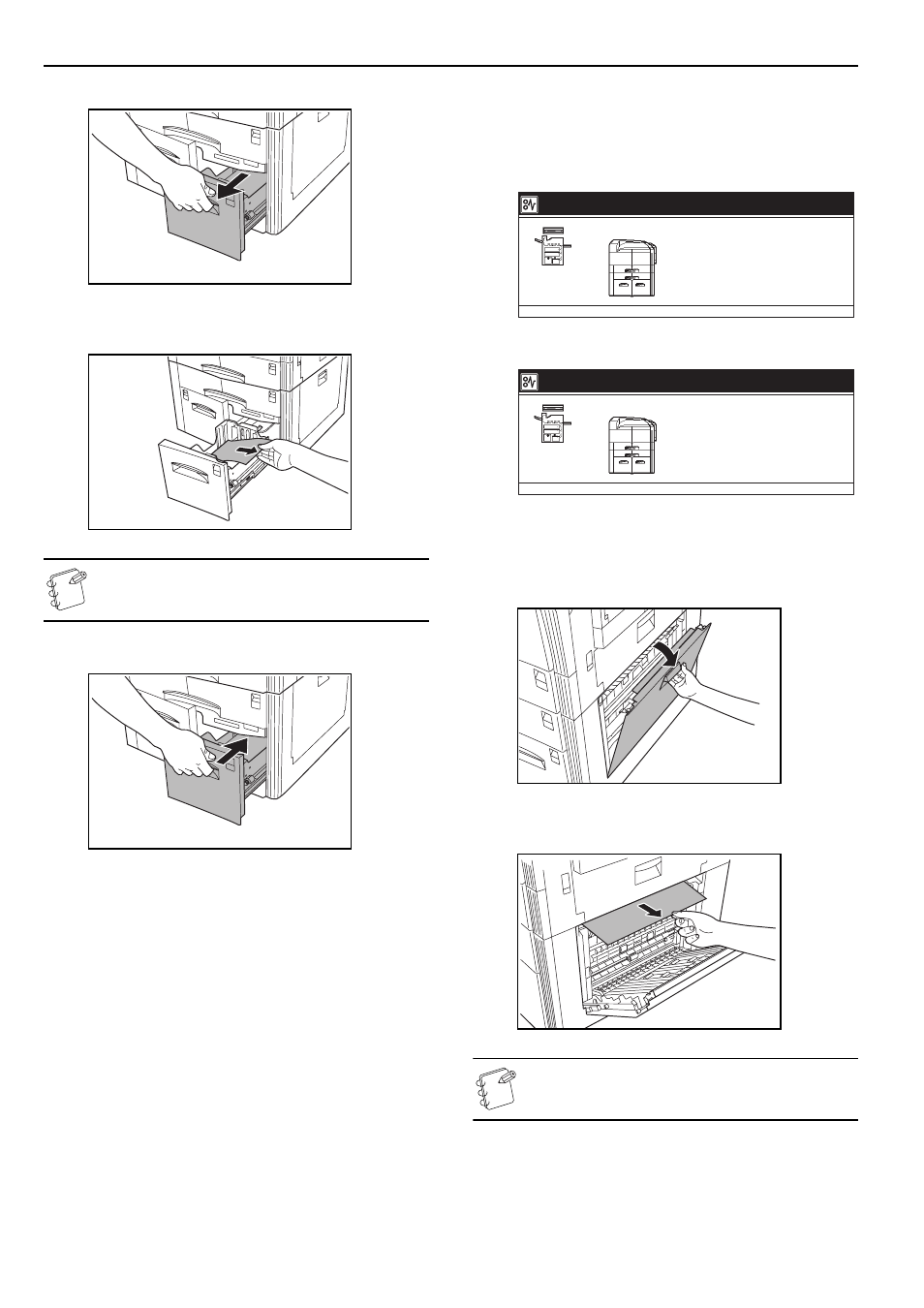

Section 9 DÉPANNAGE
9-8
3
Faites sortir le tiroir n°3.
4
Tout en prenant soin de ne pas le déchirer, retirez le papier
coincé du tiroir.
REMARQUE
Si le papier se déchire, retirez tous les morceaux restants
de l’intérieur du tiroir.
5
Repoussez le tiroir n°3 dans le copieur.
Bourrage papier à l’intérieur du tiroir en option n°4
Les écrans ci-dessous indiquent la présence d’un bourrage dans le
tiroir en option n°4. Effectuez la procédure suivante pour retirer le
papier coincé.
Spécifications anglo-saxonnes
Spécifications métriques
* Le tiroir n°4 indique l’unité d’alimentation papier en option.
* Le panneau droit 3 indique le couvercle droit de l’unité
d’alimentation papier.
1
Ouvrez le panneau droit 3.
2
Tout en prenant soin de ne pas le déchirer, retirez le papier
coincé du copieur.
REMARQUE
Si le papier se déchire, retirez tous les morceaux restants
de l’intérieur du copieur.
1. Ouvrir le 3em couvercle droit.
Enlever le papier présent.
2. Retirer le tiroir à papier 4.
3. Enlever le papier.
4. Retirer le tiroir à papier 3, retirer
l'unité d'aliment. Ouvrir le couvercle.
5. Enlever le papier.
6. Fermer unité alim. pour le tiroir à
papier, fermer le couvercle.
Mauvaise alimentation papier.
JAM
1. Ouvrir couvercle droit N°3.
Enlevez le papier.
2. Retirer magasin papier N°4.
3. Enlevez le papier.
4. Retirer le tiroir à papier 3, retirer
l'unité d'aliment. Ouvrir le couvercle.
5. Enlevez le papier.
6. Fermer unité alim. pour le tiroir à
papier, fermer le couvercle.
Mauvaise alimentation papier.
JAM
