2-1

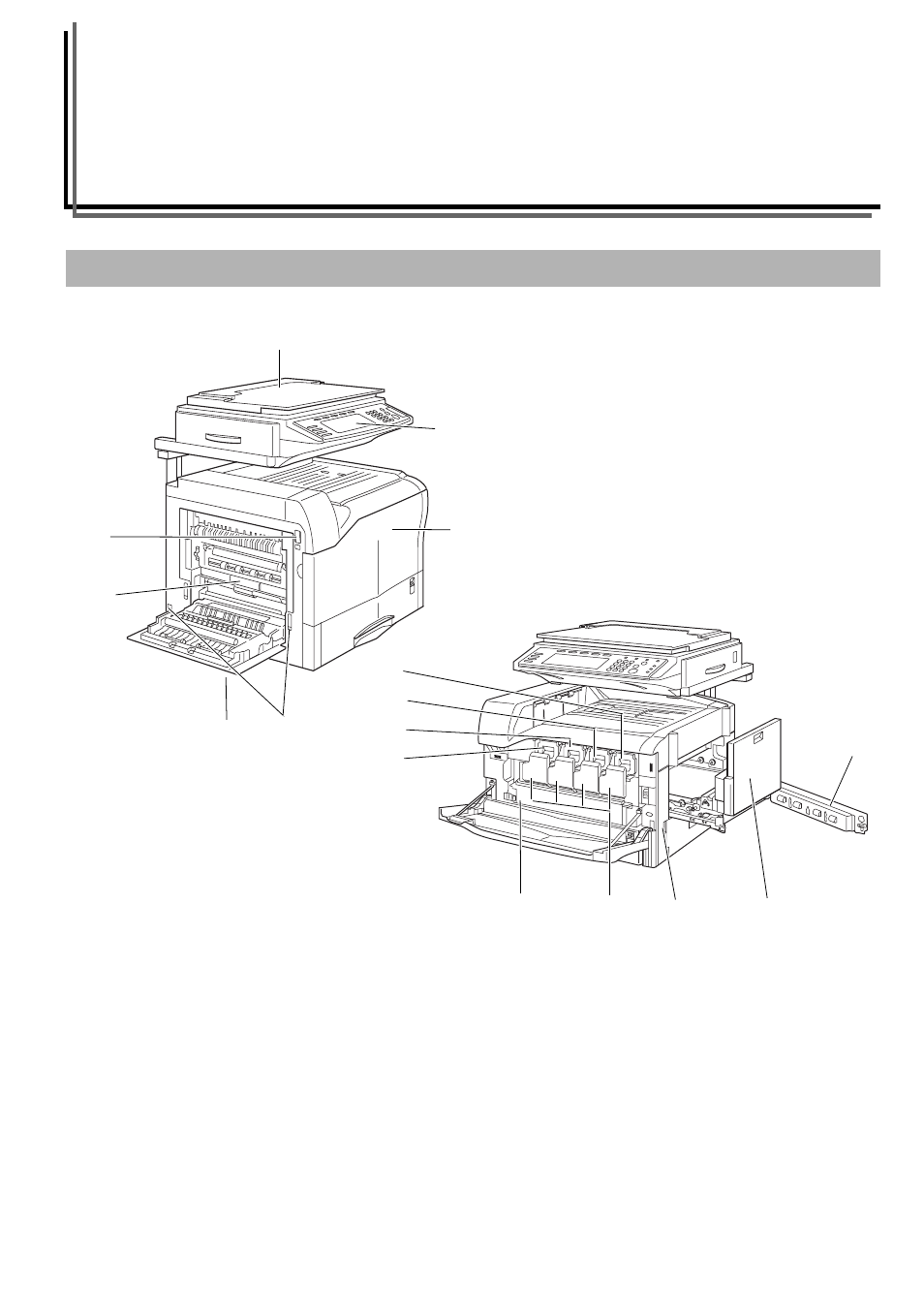

Section 2 NOMS DES PIÈCES
(1) Couvercle d’original <en option>
Ouvrez/fermez ce couvercle pour mettre les originaux en place
sur la vitre d’exposition.
(2) Panneau de commande
Effectuez ici les opérations de copie.
(3) Panneau avant
Ouvrez ce panneau pour remplacer les cartouches de toner et
la bouteille de récupération de toner et pour le nettoyage.
(4) Interrupteur principal
Mettez cet interrupteur sur ON ( | ) avant de copier.
(5) Unité de fixation
(6) Panneau gauche
Ouvrez ce panneau lorsqu’un bourrage papier se produit à
l’intérieur du copieur.
(7) Cartouche de toner (noir)
(8) Cartouche de toner (jaune)
(9) Cartouche de toner (cyan)
(10) Cartouche de toner (magenta)
(11) Bouteille de récupération de toner
(12) Caches des cartouches de toner
Ouvrez ces caches pour remplacer les cartouches de toner et
pour le nettoyage.
(13) Poignée
La poignée vous permet de saisir le copieur lorsque vous le
déplacez. Le copieur présente deux poignées : une sur son côté
droit et une sur son côté gauche.
(14) Unité du transporteur de papier
(15) Panneau droit 1
Utilisez ce levier si un bourrage papier se produit à l’intérieur
du copieur.
Corps principal
(1)
(2)
(3)
(4)
(10)
(11)
(15)
(8)
(9)
(5)
(6)
(7)
(12) (13) (14)
(13)
