2-1

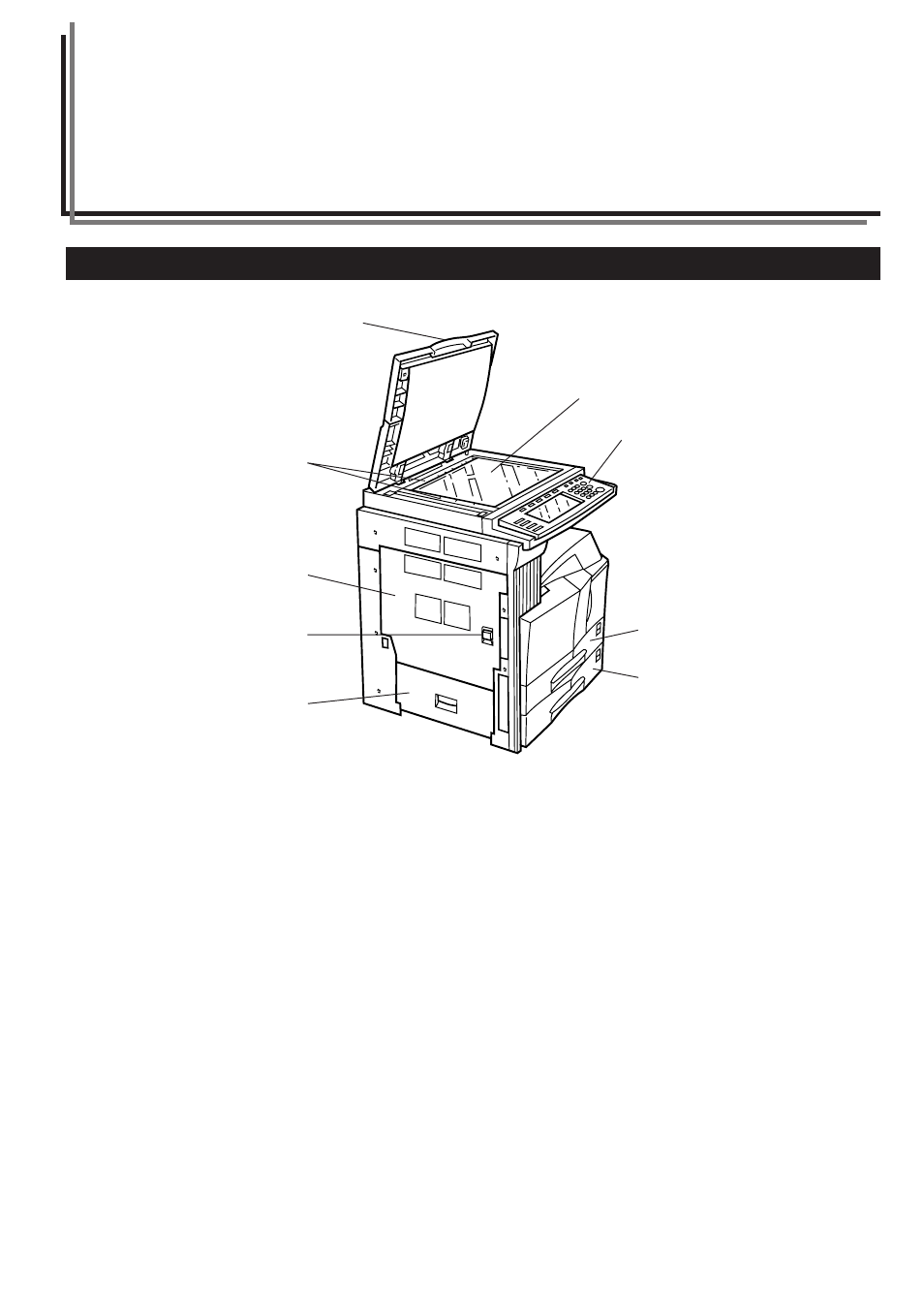

Section 2 NOM DES PIECES
1. Corps principal
5
1
2
7
8
9
3
4
6
1 Couvercle d’original (en option)
(Ouvrir/fermer pour mettre l’original en place sur la vitre d’exposition.)
2 Panneau de commande
(Regroupe les touches et les indicateurs qui permettent d’utiliser le copieur.)
3 Poignée de couvercle gauche 1
(Soulever cette poignée pour ouvrir le couvercle gauche 1.)
4 Couvercle gauche 1
(Ouvrir ce couvercle en cas de bourrage de papier.)
5 Vitre d’exposition
(Placer à cet endroit les originaux à copier. Tourner le côté des originaux à copier vers le bas, les bords alignés sur les échelles de format
situées à la gauche et à l’arrière de la vitre.)
6 Echelles de format d’original
(Veiller à bien aligner l’original avec ces échelles lors de la mise en place de l’original sur la vitre d’exposition.)
7 Tiroir No.1
(Peut contenir jusqu’à 500 feuilles de papier standard [papier standard tel qu’il est spécifié par notre compagnie].)
8 Tiroir No.2
(Peut contenir jusqu’à 500 feuilles de papier standard [papier standard tel qu’il est spécifié par notre compagnie].)
9 Couvercle gauche 2
(Ouvrir ce couvercle lorsqu’un bourrage de papier se produit dans le couvercle gauche 2.)
