7. SCHÉMAS ÉLECTRIQUES

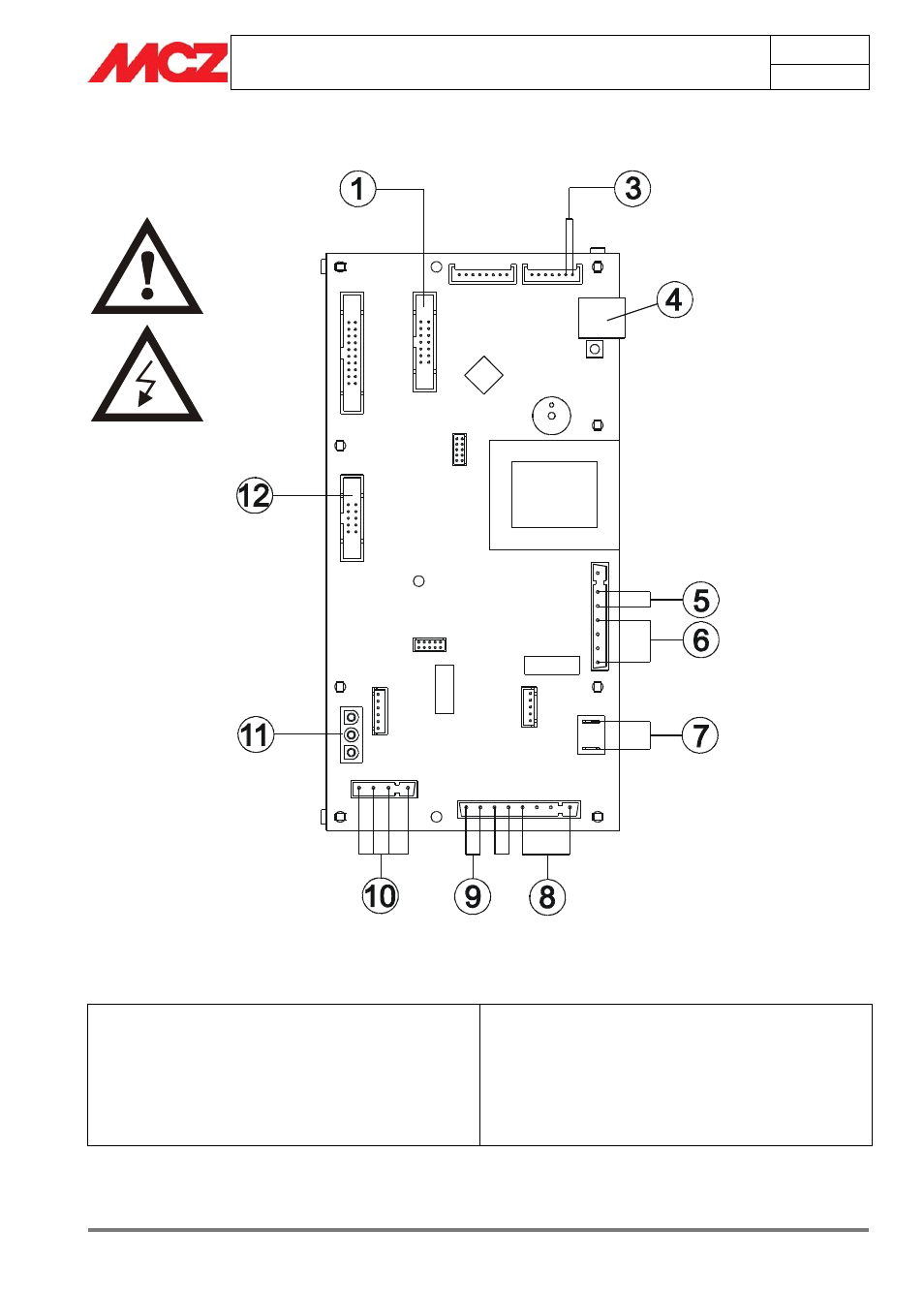

LÉGENDE DES CABLAGES CARTE MÈRE
1. Tableau de secours
3. Sonde fumées
4. Connexion modem
5. Interrupteur
6. Bougie
7. Ventilateur expulsion fumées 8. Motoréducteur
9. Thermostat à contact
10. Ventilateur air
11. Contrôle de tours du ventilateur d'expulsion des
fumées
12. Capteur débit d'air
N.B. Les câblages électriques de chaque composant sont munis de connecteurs pré-câblés dont la mesure varie
pour chacun.
