3.9.1. Gabarit pour la réalisation des trous pour les
grilles standard de ventilation de la hotte
Alors que pour réaliser les trous des bouches d'entrée et de sortie de
l'air de ventilation, la position n'est pas fixe mais déterminée par
l’installateur en fonction de la position où il veut canaliser les tuyaux,
les positions sont fixes en ce qui concerne les bouches de ventilation de
la hotte.

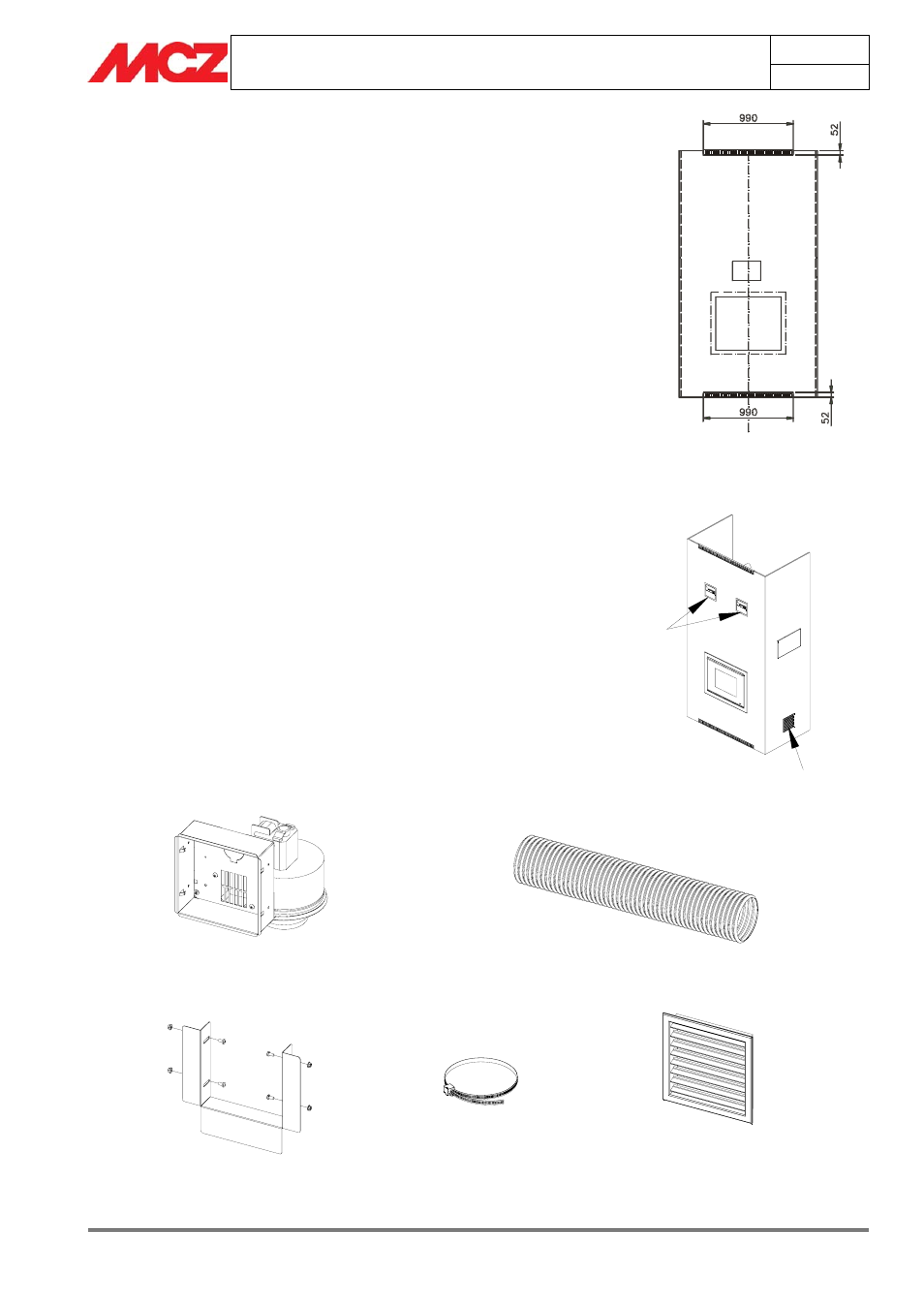

Les positions et les dimensions peuvent être relevées par le gabarit ci-
contre qui illustre l'emplacement précis des grilles.
3.10. CANALISATION DE SORTIE D'AIR CHAUD
Le PowerTherm a la possibilité de distribuer l'air chaud selon la
méthode de la CONVECTION FORCÉE à l'aide d'un kit de ventilation
forcée (fourni).
Le kit est composé de deux groupes ventilants (A) qu'il faut raccorder
au monobloc.
Dans la pièce d'installation, il faudra prévoir une prise d'air pour faire
entrer de l'air frais, avec une surface de passage non inférieure à 150
cm 2 .(B)
3.10.1.
Composants du kit de ventilation forcée
Le kit de ventilation forcée est composé de :
1) Structure bouche avec ventilateur (2 pièces) ;
2) Groupe bride de fixation (2 pièces) ;
3) Tuyau flexible Ø 100 L=1,5 m (2 pièces) ;
4) Collier de serrage du tuyau D.60-170 (4 pièces) ;
5) Bouches d'air multidirectionnelles (2 pièces).
2
1
4
3
5
Installation des bouches standard de ventilation
de la hotte
A
B
