Le filtre est fabriqué en grillage métallique souple et
déformable au toucher, c'est pourquoi lors des
opérations de nettoyage, il faut veiller à ne pas
l'écraser ou le détériorer. En cas de rupture, il faudra
le remplacer
5.2.3. Nettoyage de l'échangeur de chaleur
Au milieu mais surtout à la fin de l'hiver, il est nécessaire de
nettoyer le compartiment où passent les fumées évacuées.
Ce nettoyage doit obligatoirement être fait de façon à faciliter
l’élimination générale de tous les résidus de la combustion, avant que le
temps et l’humidité ne les compactent et qu'ils ne deviennent difficiles à
enlever.
Lorsque l’appareil a refroidi, ouvrir la porte du foyer et retirer le tiroir à
cendres et le pot de combustion. Puis dévisser les trois vis situées
immédiatement au-dessus de la bouche du foyer pour retirer l'étrier qui
bloque les réfractaires internes en Alutec. Retirer délicatement les côtés
latéraux, puis le fond arrière.
Pendant le retrait des réfractaires, veiller à ne pas les
heurter car ils pourraient s'ébrécher ou se briser. Les
placer en lieu sûr jusqu'au moment du remontage.
Après avoir retiré le fond en réfractaire, on remarque des ouvertures
sur le fond en acier où passe normalement la fumée. Insérer une
brosse à bouteille (de préférence en fer) dans chaque ouverture et
gratter les parois du foyer de manière à faire tomber la cendre dans la
partie sous-jacente où sont placées les trappes de visite.
Dévisser les boulons et ouvrir les trappes de visite situées sous le tiroir
à cendres. Puis à l'aide d'un embout d'aspirateur approprié, retirer les
dépôts de cendre et de suie sur l'échangeur de chaleur, toujours en
utilisant la brosse et l'embout d'aspirateur.
Puis remonter le tout en effectuant à l'inverse les opérations décrites
5.2.4. Nettoyage du conduit de fumée et du raccord
Lorsque le monobloc est retiré, il est possible d'intervenir sur la volute
d'aspiration des fumées (1) située à gauche et effectuer le nettoyage et la
maintenance. Afin d'effectuer cette opération de maintenance, il faut
naturellement démonter le ventilateur d'aspiration des fumées.
En outre, un joint (3) est appliqué sur la sortie de la volute et garantit
l'étanchéité avec le raccord des fumées (2). Contrôler toujours le bon état
du joint et s'il y a lieu, le remplacer. Le joint peut aussi être réglé à l'aide
d'une vis. En desserrant la vis, on peut augmenter ou diminuer la pression
sur le raccord.
Le raccord des fumées est logé au dos du monobloc, au niveau de la sortie
de la volute, ensemble au compartiment de récupération des cendres (4).
Passer également l'aspirateur dans ce compartiment après avoir inséré
l'embout approprié sur l'orifice d'insertion de la volute.
Puis nettoyer le système de sortie des fumées, en insistant près des
raccords, des coudes et des tronçons horizontaux. Pour toute information
sur le nettoyage du conduit de cheminée, s'adresser à une entreprise de
ramonage.
ATTENTION :
La fréquence de nettoyage du système d'évacuation
des fumées devra être déterminée en fonction de
l'utilisation et du type d'installation.

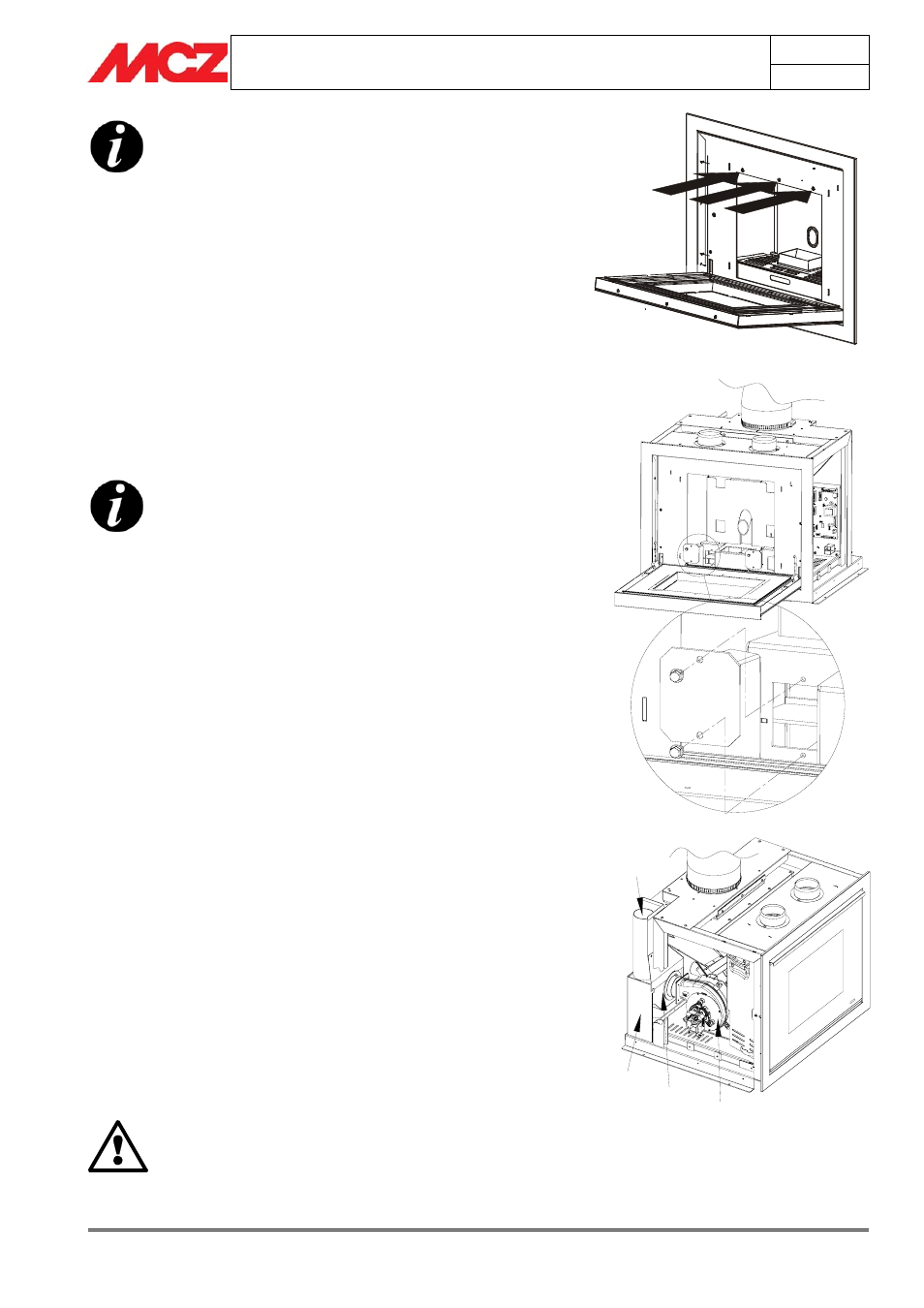

1. Volute
2. Sortie de fumées et raccord des fumées
3. Joint d'étanchéité entre la volute et le raccord
des fumées
4. Compartiment récupération des cendres
Vis de fixation de l'étrier supportant les
réfractaires en Alutec
Trappes de visite et d'entretien
