Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI
page
19
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

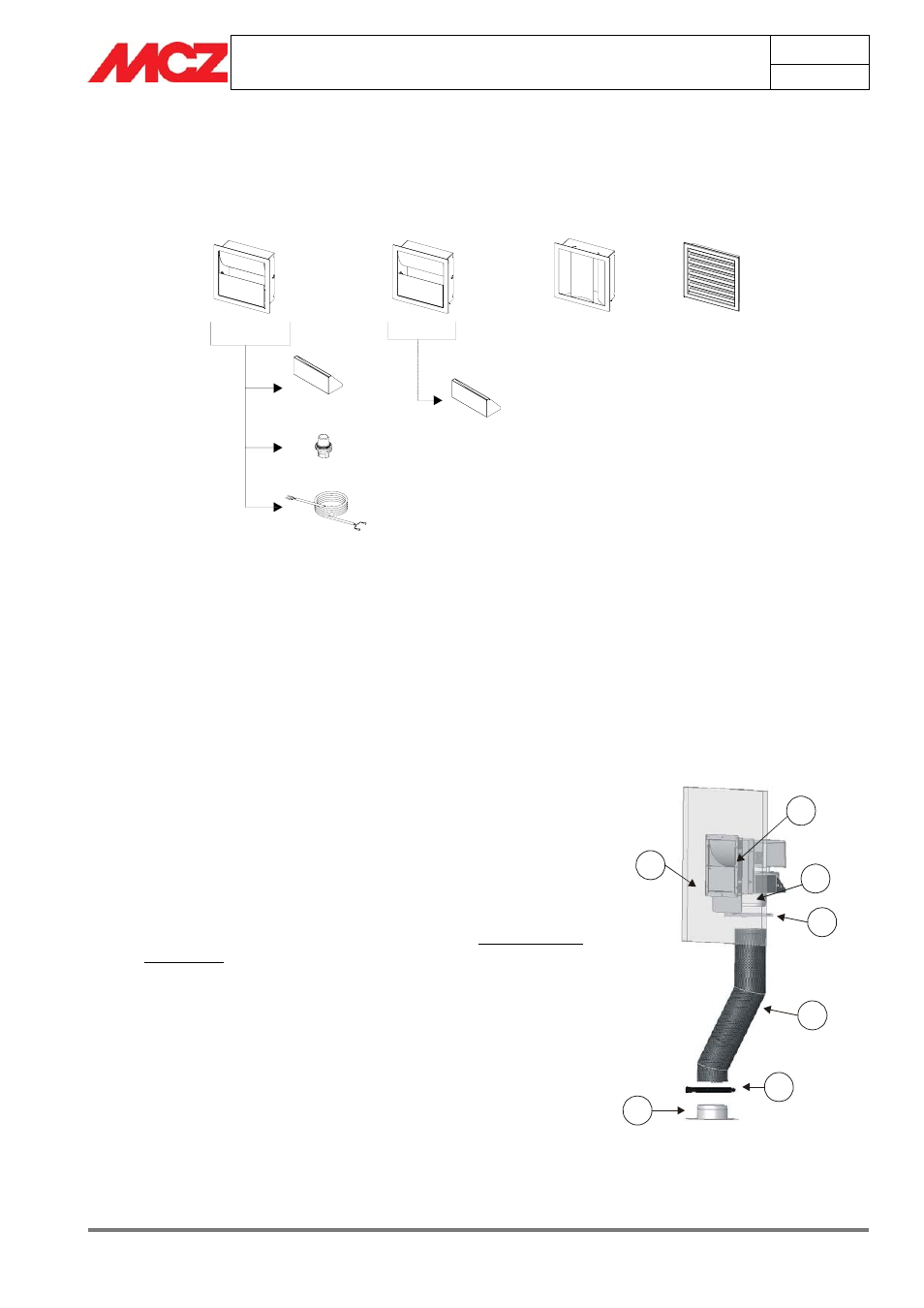

3.10.2.
Bouches applicables au kit de ventilation
forcée
1
3 2 4
A
A
B
C
1) Bouche d'air unidirectionnelle
A) Bac
B) Lampe
C) Câblage lampe à la silicone
2) Bouche d'air unidirectionnelle
A) Bac
3) Bouche d'air bidirectionnelle
4) Bouche d'air multidirectionnelle (fournie)
3.10.3.
Installation du kit de ventilation forcée
Avant d'installer le kit de ventilation forcée, s'assurer de bien avoir
préparé le matériel comme suit (fig.1) :
1) Raccorder les brides (d) situées dans la partie supérieure du
monobloc et les tuyaux (a) avec les colliers fournis (b).
2) Préparer sur le mur (f) à la hauteur souhaitée (le conseil est à
2 m du sol) deux trous pour la bouche de sortie d'air chaud
équivalent à 185 x 185 mm.
3) Insérer la structure de la bouche (g), à l'intérieur des trous de
185 x 185 mm, en agissant de l'extérieur vers l'intérieur de la
paroi.
4) Sur la partie interne du mur, à hauteur de la structure de la
bouche (1), fixer le groupe bride de fixation (2), à l'aide des
quatre vis et des écrous (3) fournis (fig.2).
5) Raccorder le tuyau flexible (a), précédemment fixé au foyer
fermé, au raccord (e) situé sur la structure de la bouche.
6) Serrer le tuyau au raccord avec un des colliers fournis (c).
a
b
d
c
f
g
e
Figure 1– Raccordement des
tuyaux
