Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI
page
25
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

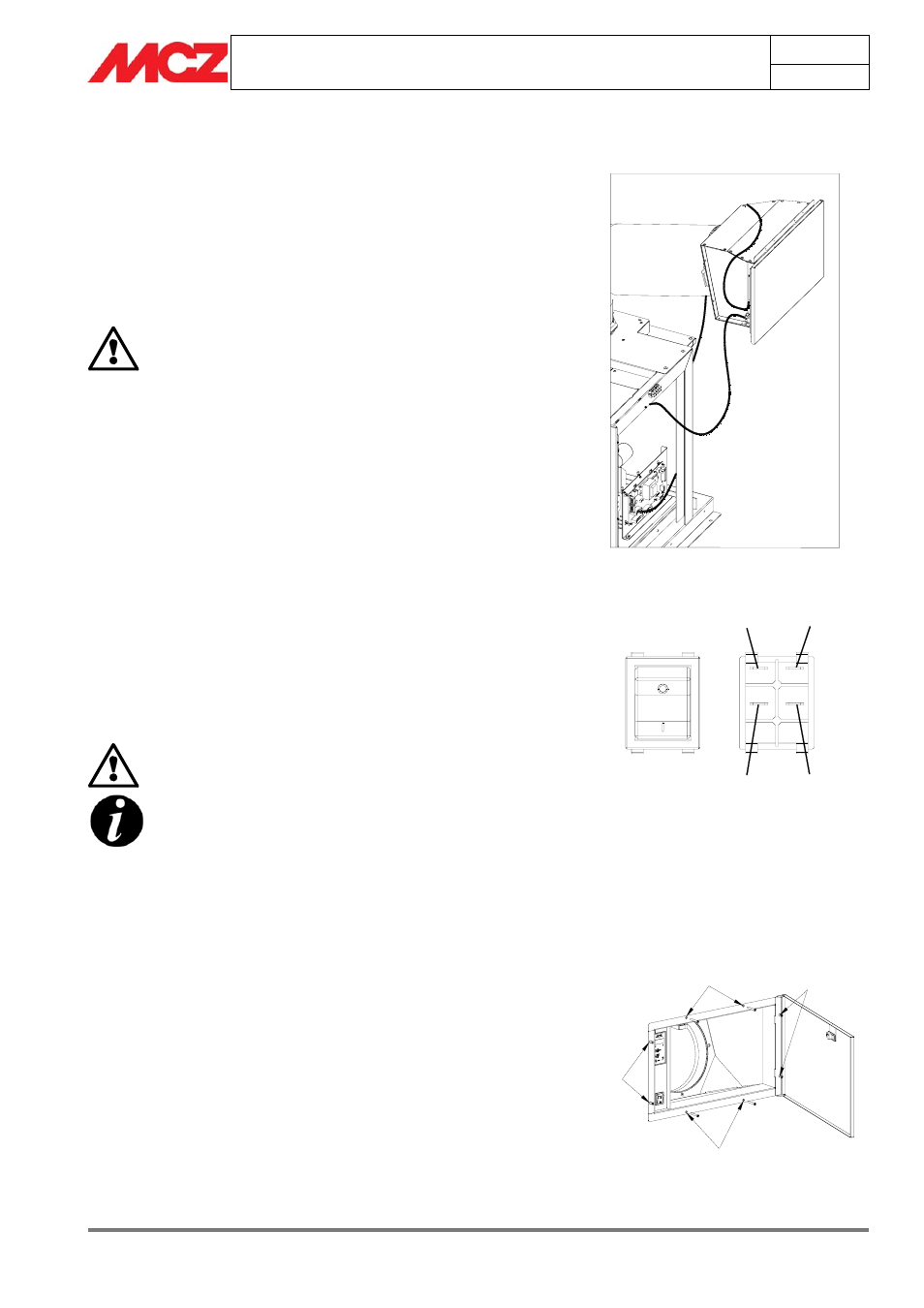

3.16.1. Montage du tableau de secours et de
l'interrupteur général
Comme indiqué précédemment, le tableau de secours et l'interrupteur
général sont déjà branchés aux câbles respectifs par le fabricant,
enroulés et placés provisoirement sur le côté droit du monobloc (voir
figure).
Sans les débrancher, porter les câbles et les tableaux au niveau du
trou de la hotte prévu pour loger le volet. Après avoir réalisé la hotte,
monter les tableaux sur le cadre du volet.
Faites bien attention lorsque vous manipulez les
tableaux raccordés aux câbles correspondants.
Les câbles doivent se trouver dans des zones à l'abri
de la chaleur ou dans des zones où ils ne risquent
pas d'être endommagés en cas d'extraction du
monobloc.
Pou fixer les tableaux de commande, procéder comme suit :
• Saisir le cadre du volet et opérer de l'arrière.
• Prendre le panneau de secours (2), insérer le tableau dans la
fente la plus grande en le faisant passer au-dessus de la
goulotte du chargeur et en faisant passer l'antenne du récepteur
dans le bord biseauté sans l'endommager.
• Prendre l’interrupteur général (1), débrancher momentanément
les câbles et l'encastrer dans son logement.
• Brancher de nouveau les câbles aux bornes respectives, comme
sur la figure, à partir du point 1, en les faisant passer le plus
loin possible du câble flat.
Pour un fonctionnement correct, faire passer le câble
flat et le câble de l'interrupteur, éloignés entre eux,
avec des parcours différents.
Ne jamais forcer le branchement du connecteur.
Ne pas plier ni emmêler les câbles.
Ne pas modifier les connecteurs ou les câblages ni les
supports des tableaux.
Les câbles doivent passer loin de toute source de
chaleur.
3.16.2.
Montage du volet
• Après avoir effectué le câblage électrique, faire un essai de
fonctionnement avant de fixer définitivement le volet à la hotte.
• Si l'essai est positif, fixer le volet à la hotte au moyen de quatre
vis, et des quatre trous situés sur le cadre de la porte, marqués
de la lettre (B) .
• Au contraire, les trous marqués sur les profils horizontaux de la
porte (A) servent à fixer le cadre de la porte au châssis de la
goulotte afin de fixer définitivement les deux éléments en
renfermant au milieu la cloison de la hotte.
• Pratiquer d'abord un trou rectangulaire sur la hotte à la hauteur
déterminée par la façon dont le piètement a été fixé (voir § 3.4
du manuel). Fixation du volet câblé à la hotte
N= noir
R= rouge
B= bleu
M= marron
A
A
B
B
1
2
N R
B M
