3.5. DÉMONTAGE DE L'ENCADREMENT DE
COMPENSATION
Pour éviter d'endommager le cadre de finition placé autour de la porte
du foyer, nous vous conseillons de le démonter immédiatement après
avoir fixé le piètement et de le placer en lieu sûr.
3.6. MONTAGE DE LA GOULOTTE DE CHARGEMENT
DES PELLETS
Un autre choix à effectuer avant de positionner le monobloc est le côté
où installer la goulotte de chargement du combustible.
Le Powertherm est livré avec deux colliers, un tube de raccordement et
une goulotte dotée de volet.
La goulotte peut être montée à droite, à gauche ou frontalement. Le
tube de raccordement a une longueur d'1 mètre.
Il est obligatoire de raccourcir le tuyau de
raccordement, selon le positionnement (latéral ou
frontal), afin que celui-ci soit bien tendu et forme un
angle minimum par rapport à l'horizontale, comme
indiqué dans le paragraphe 3.1.
Cette opération est nécessaire pour faciliter la
descente des granulés.
Avant de réaliser l'habillage, effectuer un essai de
chargement du combustible pour en vérifier la bonne
descente vers le réservoir.
Si le tube est monté sur le côté gauche, au niveau de
l'évacuation des fumées, il devra obligatoirement être
isolé de manière adéquate.
MCZ décline toute responsabilité en cas de non-
respect de cette prescription.
Risque d’incendie!!
3.6.1. Montage latéral de la goulotte

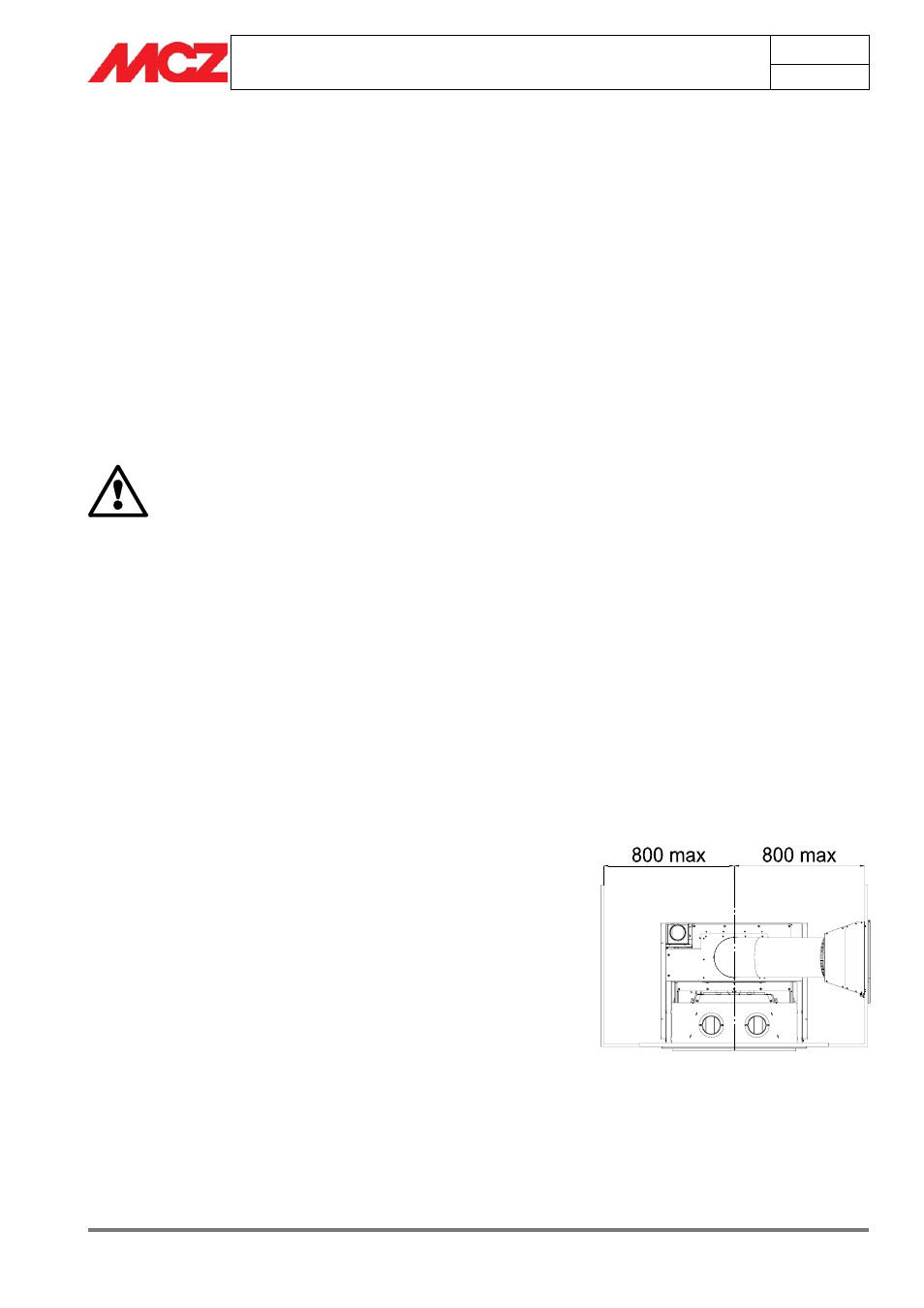

Si la goulotte est placée en position latérale, la distance maximale de
l'axe de l'appareil au mur doit être de 80 cm (figure ci-contre).
Pour positionner la goulotte, procéder comme suit :
• Raccorder le tube fourni en dotation au Powertherm en faisant
attention à ce qu'il soit tourné latéralement, puis le fixer avec le
collier.
• Raccorder le tube (dans la partie haute) à l'embouchure de la
structure du volet moyennant le collier fourni en dotation.
• Positionner le tube avec la structure du volet, de sorte qu'après
avoir réalisé l'habillage, il soit possible de le visser et de le fixer
à la paroi de l'habillage au niveau du trou réalisé pour son
insertion.
• Pour monter le volet externe, suivre les indications du
paragraphe 3.16.2, car cette opération ne devra être effectuée
qu'après avoir complété l'habillage.
Montage latéral de la goulotte
