Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI
page
26
Installation et montage
Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
Pour simplifier, nous reportons au chapitre 3.18 un gabarit pour la
réalisation de tous les trous avec les dimensions correspondantes.
3.17. OUVERTURE/FERMETURE DE LA PORTE DU PELLET
La porte est équipée d'une fermeture à pression et est donc
complètement privée de bouton ou de poignée.
Pour ouvrir ou fermer la porte, appuyer au niveau du bord en haut à
gauche. Sur simple pression, la porte s'enclenchera ou se
désenclenchera du dispositif de fermeture placé sur le cadre de la
porte.

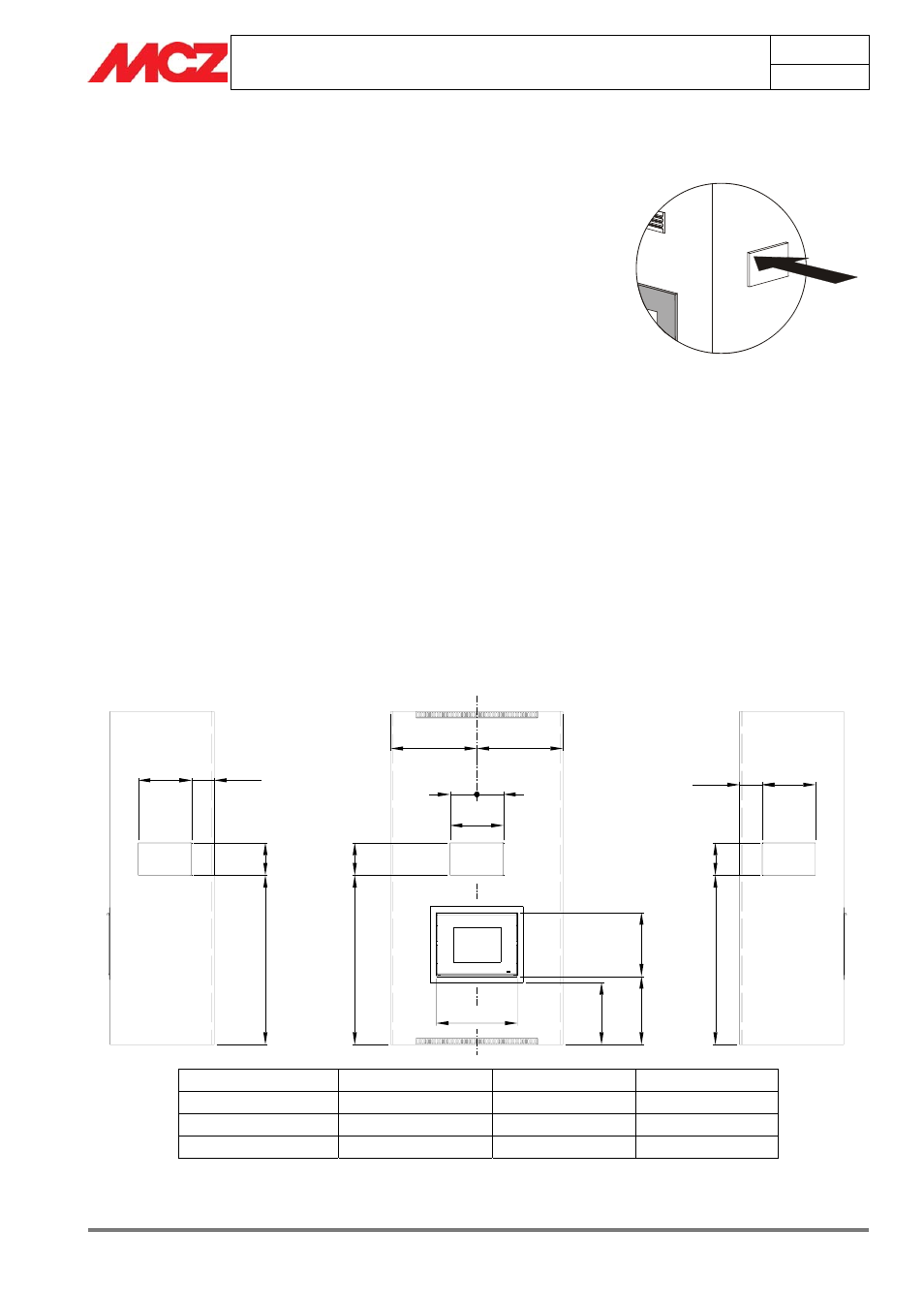

3.18. SCHÉMA POUR LA RÉALISATION DES TROUS SUR L'HABILLAGE
Le schéma ci-dessous est relatif aux trois positions du kit piétement
dont au paragraphe 3.4.
S'il est installé sur une base en maçonnerie, comme le prévoit le
paragraphe 3.3., mesurer la distance entre le sol et le bord inférieur de
l'encadrement de compensation. Cette cote est notre valeur “K”.
Comparer la valeur “K” relevée avec celles qui sont reportées dans le
tableau et choisir la plus proche de la mesure. Pour obtenir les
nouvelles cotes “C, D, E”, il suffit d'ajouter la différence entre la valeur
“K” mesurée et celle du tableau (ß), aux cotes dans la rangée
respective.
Ex.: K mesuré= 630mm (la K la plus proche de notre valeur est la 600 mm) -> ß= 630-600= 30mm
C= 1377+ ß= 1407 mm ; D= 1162+ ß= 1192 mm ; E= 617+ ß= 647 mm
250
250
386
386
386
220
220
220
B
B
C
60
0
E
K
167
A
219
730
A
DX
SX
K (mm)
B (mm)
C (mm)
E (mm)
500 Ax0,27+1194
1400 520
600 Ax0,27+1294
1500 620
700 Ax0,27+1394
1600 720
Ouverture/fermature de la porte du pellet
