Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI
page
21
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
IMPORTANT !
Le câble pour le branchement de la lampe/ventilateur
est réalisé avec un matériau siliconique afin de
supporter les hautes températures En cas de
prolongement du câble (plus de 2,5 m) et dans tous
les cas, veiller à ce que le câble n'entre pas en contact
avec les parties chaudes du monobloc et des tuyaux de
raccord de l'air interne de l'habillage ou de la
structure.
Si le kit de ventilation muni d'éclairage est installé, il
est nécessaire de pré-monter la lampe sur le kit avant
de l'insérer dans le trou.
L’interrupteur de la lampe n'est pas compris dans la
fourniture.
Entretien de la bouche avec éclairage
IMPORTANT !
DÉBRANCHER LE CÂBLE D'ALIMENTATION 230 V
AVANT D'EFFECTUER TOUTE OPÉRATION
D'ENTRETIEN.
• Remplacement de la lampe
1. retirer la bouche en forçant latéralement sur le bord de celle-ci.
2. dévisser la lampe de fonctionnant pas
3. visser la nouvelle lampe (15 Watt).
4. réinsérer la bouche
Utiliser exclusivement des lampes présentant une
haute résistance à la température comme celles
utilisées à l'intérieur des fours de cuisine.
• Nettoyage du plafonnier en verre de la bouche
1. Ouvrir le volet qui contient le bac de déshumidification.
2. Retirer le bac
3. Avec la clé fournie, desserrer les deux vis, de manière à ce que
la bride qui soutient la vitre puisse glisser sur les fentes
prévues à cet effet. À l'aide d'une main, soutenir la vitre et avec
l'autre agir sur la bride de la manière à la libérer. L'extraire et la
nettoyer.
4. Une fois la vitre nettoyée, la réinsérer dans le logement prévu à
cet effet et la bloquer en effectuant en sens inverse les
opérations précédemment décrites.
5. Repositionner le bac et le volet.
IMPORTANT !
Lorsque sont dévissées les vis pour retirer la vitre,
bien tenir la vitre à l'aide d'une main afin que celle-ci
ne tombe pas.
1
2

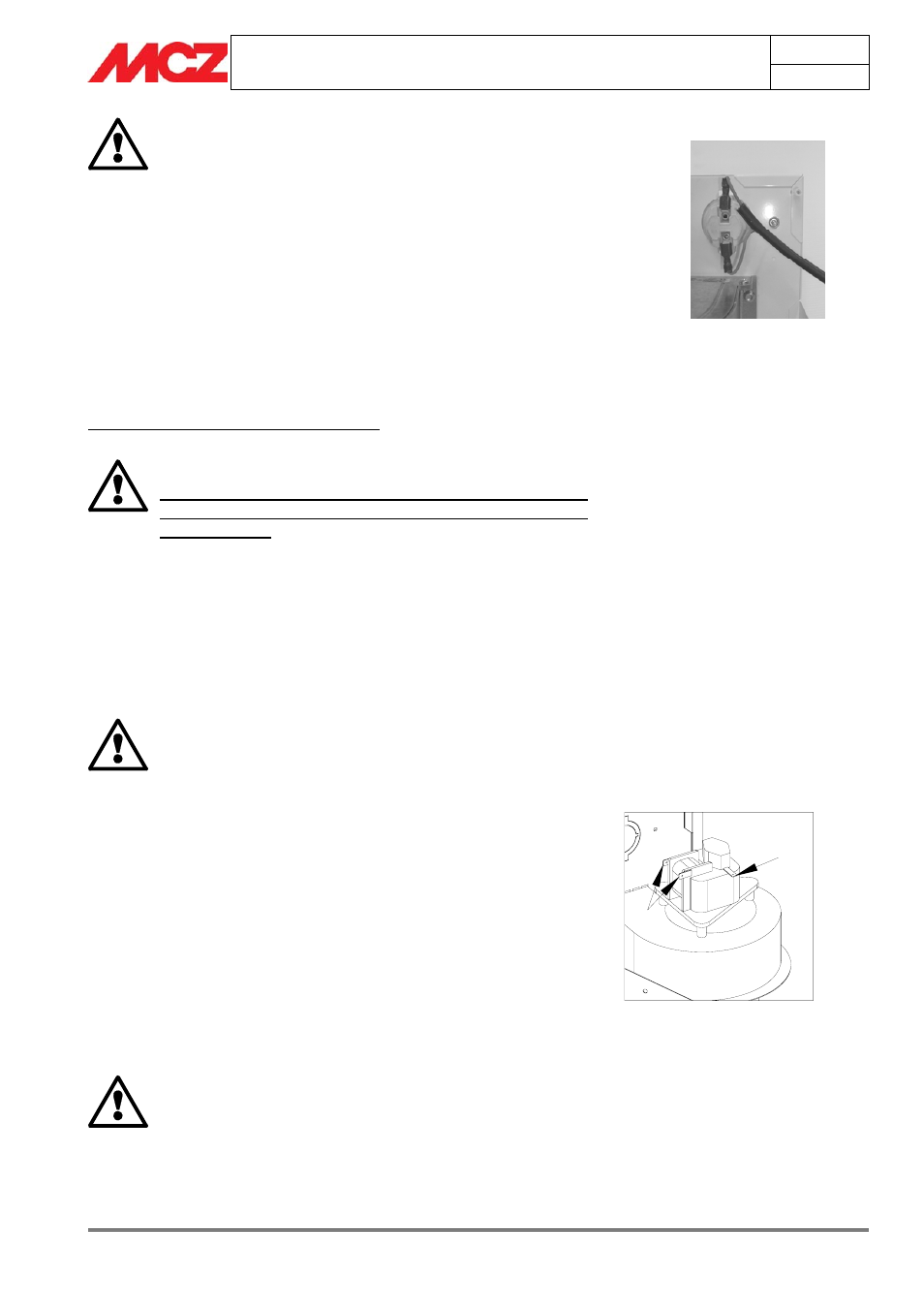

Figure 7– Position des bornes des
ventilateurs
Figure 6-Branchements électriques de la lampe
