Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI
page
22
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
3.10.6.
Branchement électrique des ventilateurs
Le kit fourni contient 2 câbles en silicone d'une longueur de 2,5 mètres
pour le câblage des ventilateurs. Commencer en câblant de la manière
suivante :
Dans la position 2, brancher le fil jaune/vert tandis que dans la position
1, brancher les deux fils restants (la séquence des couleurs n'est pas
importante car les ventilateurs n'ont pas de polarisation (fig.7).
Sur le côté droit du Powertherm (en le regardant du côté de la porte),
vissé au montant de la structure, dans la partie haute, se trouve le
bornier sur lequel il faudra câbler les câbles du ventilateur (fig.8).
Brancher les deux câbles de miser à terre des ventilateurs dans la
première borne à gauche (T). Brancher les deux câbles restants
provenant du ventilateur de gauche aux bornes câblées avec les câbles
blancs (B). Brancher les deux câbles restants provenant du ventilateur
de droite aux bornes câblées avec les câbles violets (V).
IMPORTANT !
Le câble pour le branchement du ventilateur est
réalisé avec un matériau siliconique afin de supporter
les hautes températures En cas de prolongement du
câble (plus de 2,5 m) et dans tous les cas, veiller à ce
que le câble n'entre pas en contact avec les parties
chaudes du monobloc et des tuyaux de raccordement
de l'air à l'intérieur de l'habillage ou de la structure.
3.10.7.
REMPLACEMENT DU VENTILATEUR
ATTENTION !
COUPER L’ALIMENTATION 230 V.
• Retire la bouche
• Dévisser les quatre vis A qui se trouvent sur la grille sur les
quatre angles fig. 9
• Dévisser les deux vis centrales B qui tiennent fixé le ventilateur
au convoyeur
ATTENTION !
LORSQUE LES CÂBLES SONT DÉBRANCHÉS, FAIRE
ATTENTION À BIEN LES DISPOSER EN TOUTE
SÉCURITÉ.
SI ILS TOMBENT À L'INTÉRIEUR DE L'HABILLAGE, IL
N'EST PLUS POSSIBLE DE LES RÉCUPÉRER.
• Extraire la grille C
• Débrancher le câble du ventilateur
• En cas de plafonnier avec lampe, faire attention à débrancher
les câbles d'alimentation durant l'extraction de la bride.
• Il suffit maintenant de tourner le ventilateur par rapport au
convoyeur afin de garantir le passage sans endommager la
pièce.

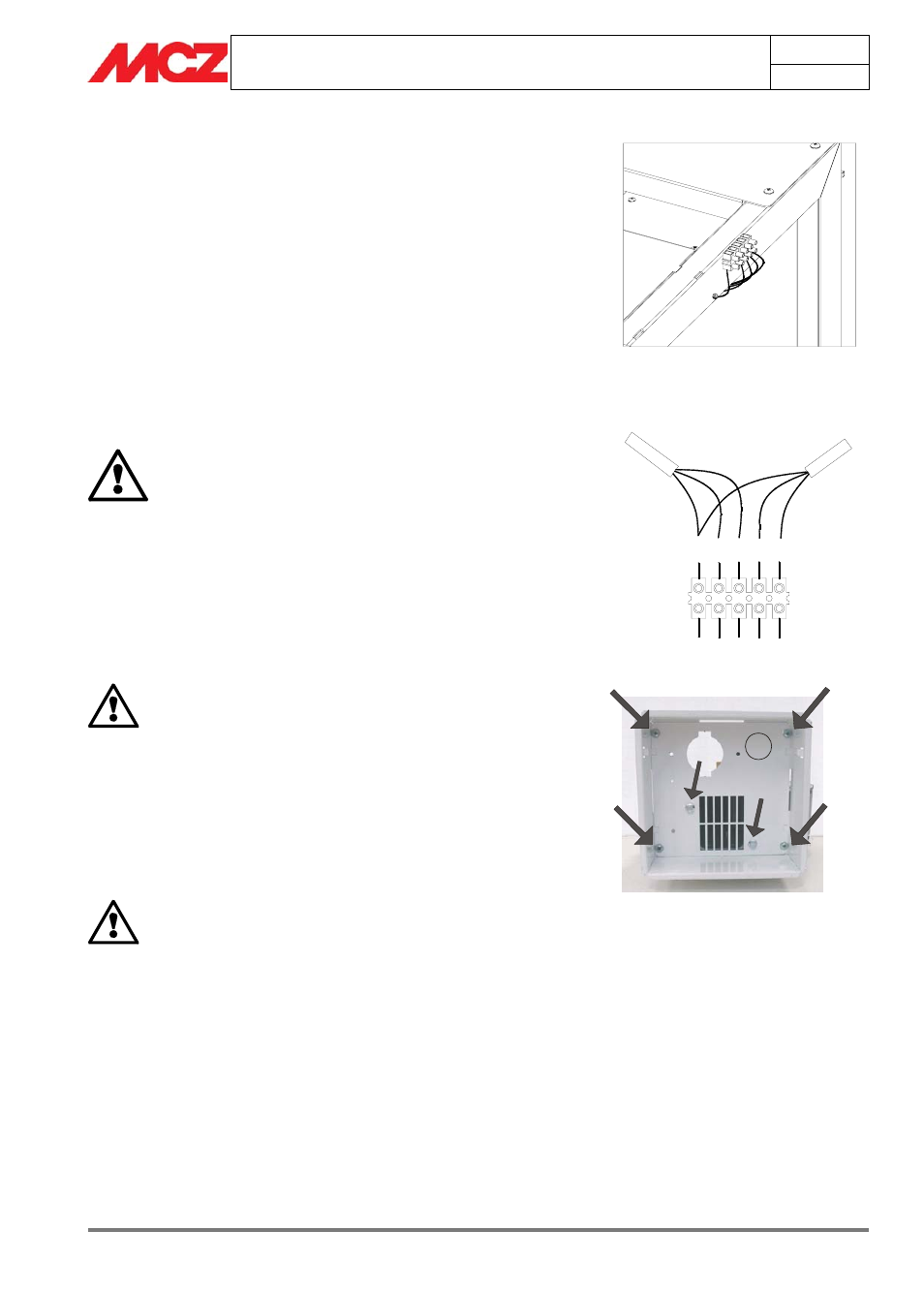

Figure 8– Position du bornier
Figura 9– Remplacement du ventilateur
A
A
A
A
B
B
C
T B B V V
T X X X X
SX DX
