Chapitre 3

MANUEL D'INSTALLATION ET MODE D'EMPLOI

page

13

Installation et montage

Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

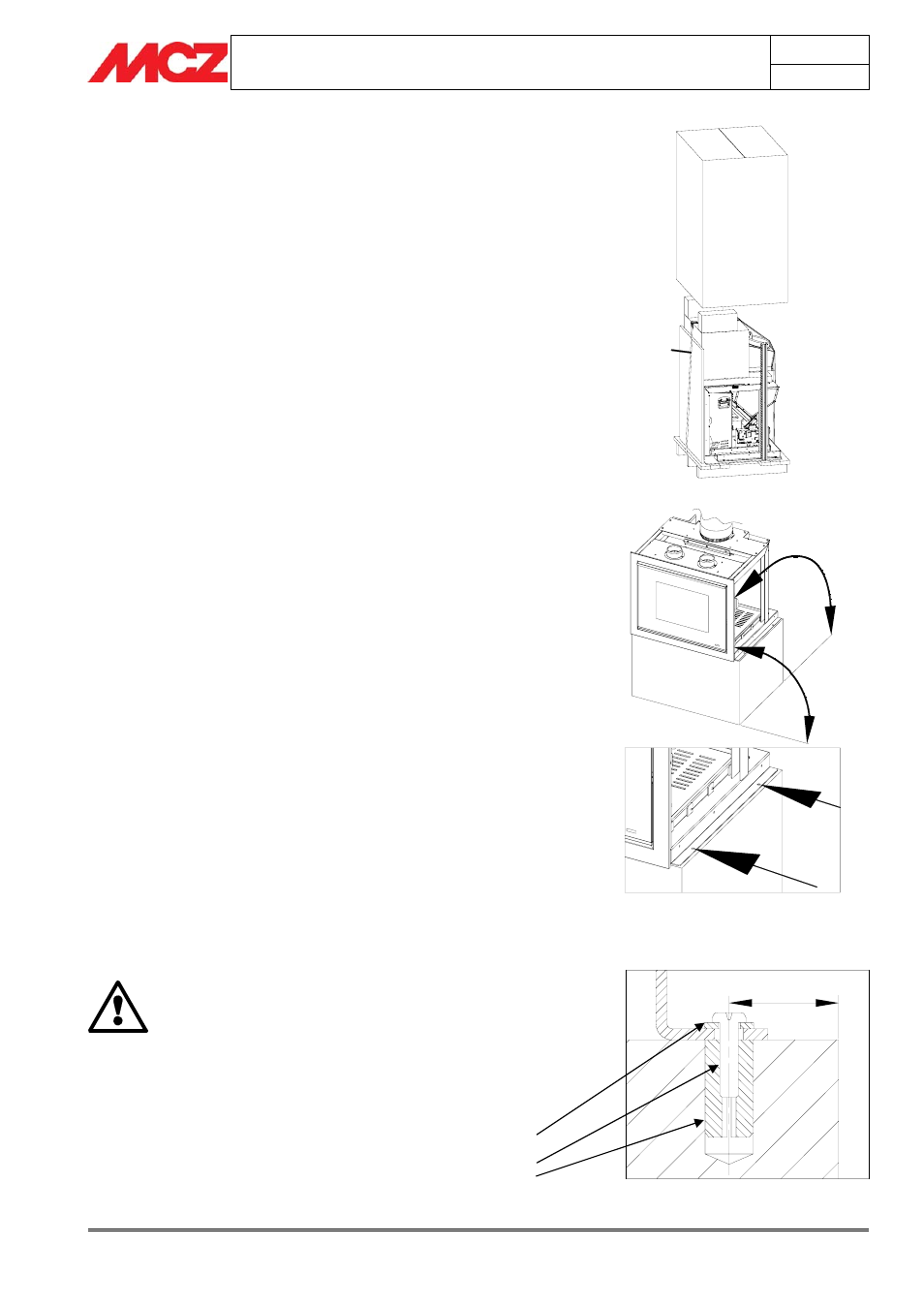

3.2. PRÉPARATION ET DÉBALLAGE

Le monobloc est livré en emballage unique.
Ouvrir l’emballage (1), enlever le feuillard (2), enlever le polystyrène de

protection et la boîte (3) placée au-dessus du monobloc. Dans la boîte

sont emballés le tuyau, la porte de chargement et les composants pour

la ventilation forcée. Enfin, enlever le monobloc de la palette en

dévissant les deux vis qui le bloquent et l’installer à l’emplacement

choisi en veillant à ce que ce dernier soit conforme aux indications

prescrites.
Le corps du poêle ou le monobloc doivent toujours être manipulés en

position verticale et exclusivement au moyen de chariots élévateurs..

Veillez en particulier à ce que la porte et la vitre ne subissent pas de

chocs mécaniques qui en compromettraient pas le bon état.
Dans tous les cas, ne manipuler les produits qu'avec extrême prudence.

Si possible, déballer le poêle près de l'endroit où il sera installé.
Les matériaux qui composent l’emballage ne sont ni toxiques ni nocifs.

Ils ne requièrent donc d'aucun procédé d'élimination particulier.
Par conséquent, le stockage, l’élimination et le recyclage éventuel

devront être effectués par l’utilisateur final, conformément aux lois en

vigueur en la matière.
Ne pas entreposer le monobloc et les revêtements sans leurs emballages.
Si vous devez raccorder votre poêle à un tuyau de sortie de fumées qui

traverse le mur d’adossement postérieur (pour rejoindre le conduit de

cheminée), veiller à ne pas forcer l’embouchure en emboîtant le tuyau.

3.3. MONTAGE MONOBLOC SUR BASE EN

MAÇONNERIE

Positionner le monobloc sur la base en maçonnerie et vérifier que le

monobloc est parfaitement à niveau pour garantir le fonctionnement

correct.
Il est obligatoire de bloquer le monobloc à la base car pendant les

opérations de maintenance annuelle effectuées par le technicien agréé,

la chambre de combustion peut être retirée de son logement à l'aide de

deux glissières extensibles.
Dans cette situation, le barycentre du monobloc se déplace très en

avant et le produit pourrait se déstabiliser s'il n'est pas bien fixé au sol.
Pour fixer le monobloc à la base, utiliser des vis avec des chevilles de 6

ou 8 mm (de type “Fischer” ou similaire)

Il est obligatoire de fixer le monobloc à la base.
Construire la base de manière à ce que les chevilles

“Fischer” aient suffisamment de prise.
MCZ décline toute responsabilité en cas de dommages

aux biens ou aux personnes dérivant du non-respect

de cet avertissement.

Emballage Powertherm

90°

90°

Position des orifices pour la fixation du

monobloc à la base sur les deux côtés

Rondelle plate

Vis

Cheville en laiton

1

3

2

>30mm
