Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI
page
20
Installation et montage
Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
7) Brancher les câbles électriques aux ventilateurs (et à la lampe)
avant de compléter l'habillage, étant donné que toutes les
opérations suivantes peuvent être effectuées de l'extérieur.
Si, pour des raisons d'espace, il n'était pas possible d'utiliser la bride de
fixation fournie, procéder dans tous les cas de manière à ce que le kit
soit fixé de façon stable, en utilisant le boîtier à encastrer prévu à cet
effet (4).
Il est conseillé de :
- NE PAS RÉALISER de canalisations supérieures à 8 m pour la
ventilation forcée.
- Si le kit est placé à une certaine distance de la cheminée (max 8 m) il
faut prévoir une isolation appropriée pour la gaine afin que
l'énergie thermique générée ne soit pas dispersée en chauffant
uniquement la maçonnerie.
- Effectuer,si possible, des canalisations à égale distance afin d'éviter
différentes quantités d'air et de températures d'une sortie à l'autre.
3.10.4.
Variante pour bouche avec bac
Le bac (2) porte essences n'est disponible que sur bouche unidirectionnelle
avec et sans lumière et a pour but d'humidifier l'air.
Le bac (2) est facilement extractible de son logement ; il suffit de
soulever le volet (1) en bas et d'extraire le bac (Voir fig.3).
Insérer dans le bac uniquement de l'eau ou éventuellement des
essences pour parfumer l'espace ambiant.
IMPORTANT !
LE BAC NE DOIT ÊTRE EXTRAIT DE SON LOGEMENT
POUR LE REMPLISSAGE QUE LORSQUE LA BOUCHE
EST FROIDE ET QUE LE MONOBOC EST ÉTEINT.
3.10.5.
Variante pour bouche avec éclairage
Au cas où serait installé le kit de ventilation avec éclairage, il est
nécessaire de retirer la demi-plaque située sur la structure de la bouche
(fig.4) et de pré-monter la lampe (a).
Pour ouvrir la demi-plaque, il suffit de rompre avec un marteau en
caoutchouc la plaque prédécoupée. (fig.4)
Monter la lampe (a) sur la structure de la bouche à hauteur de la
plaque à peine retirée, de manière à ce que celle-ci soit tournée vers la
partie avant de la structure (fig. 5). Fixer la lampe en utilisant les deux
brides (c) avec les vis (b) et les boulons (d) fournis.
Une fois la lampe insérée (a), effectuer les branchements électriques.
Dans la partie arrière, insérer les deux terminaux femelle sur les
embouts de la lampe (fig.6)
Brancher le câble d'alimentation de la lampe (fourni) à un interrupteur
mural (non fourni et incombant à l'installateur).
Le câble fourni pour le branchement de la lampe est 2,5 mètres de
longueur, pour les longueurs supérieures, prévoir une rallonge.

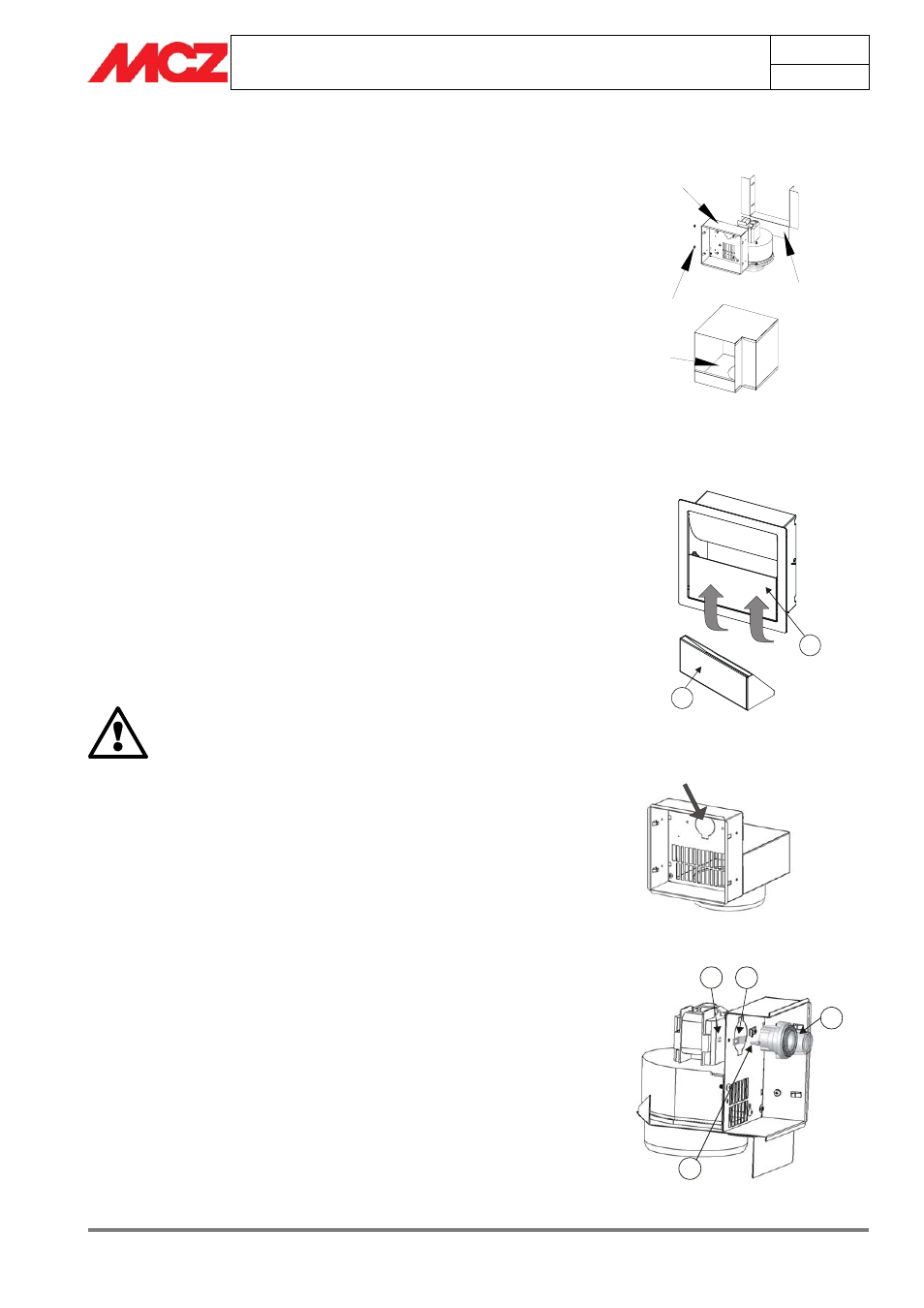

Figure 2– Installation du kit
1
2
3
4
1
2
Figure 3– Bac
Figure 4– Demi-plaque pour insertion lampe
a
b
c
d
Figure 5– Fixation de la lampe
