Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI
page
24
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
Le foyer fermé et les parties de l'habillage doivent être fixées entre eux
SANS ENTRER EN CONTACT AVEC LA STRUCTURE EN ACIER
pour éviter la transmission de la chaleur du marbre et/ou de la pierre et
pour permettre les normales dilatations thermiques ; attention aux
finitions en bois telles que poutres ou étagères.
Il est conseillé de construire la contre-hotte en placoplâtre de
type ignifuge de 15/20 mm d'épaisseur avec une structure
autoportante réalisée avec un profilé galvanisé afin que les éléments de
l'habillage (poutres en bois ou linteaux en marbre) qui, eux, n'ont pas
de structure portante, puissent facilement la supporter et pour
pouvoir facilement intervenir en cas d'anomalies et/ou
d'entretiens futurs.
Effectuer le montage à blanc de la sole foyère de l'habillage en
laissant une ouverture de 1 cm entre le foyer fermé et la dalle
foyère pour effectuer l'isolation.
3.13. ISOLATION DE LA POUTRE EN BOIS
La poutre en bois doit être protégée avec une isolation adéquate des
parties chaudes pour prévenir le risque d'incendie ou éviter
d'endommager l'habillage.
3.14. MONTAGE DES HABILLAGES STANDARD MCZ
Pour le montage des habillages destinés spécifiquement au produit MCZ
PowerTherm, nous renvoyons l’installateur au manuel d'emploi et
d'installation placé à l'intérieur de l'habillage spécifique.
3.15. MONTAGE DU CADRE DE COMPENSATION
Après avoir terminé l'habillage et/ou la partie en placoplâtre, monter
l'encadrement de compensation précédemment démonté ( chap. 3.5)
Cet encadrement est une finition qui permet de cacher l'interstice entre
la structure métallique du monobloc et le mur.
Pour monter l'encadrement, il suffit d'ouvrir la porte du PowerTherm,
enfiler le cadre comme illustré sur la figure, et le fixer aux montants
latéraux de la structure à l'intérieur du profil de la porte, à l'aide des
quatre vis fournies en dotation.
3.16. MONTAGE DU VOLET DE LA GOULOTTE DE
CHARGEMENT DU PELLET ET TABLEAUX DE
COMMANDES.
La porte de chargement du pellet est livrée sans les tableaux de
secours et sans l'interrupteur général qui doivent être montés après
avoir choisi de quel côté orienter l'ouverture de la porte.
Le volet est prévu pour pivoter à 180° en cas de positionnement sur le coté
gauche ou sur le coté droit de l'habillage. En effet, le cadre du volet est
parfaitement symétrique quant aux trous de fixation à la hotte par
conséquent, il suffit de tourner le volet en fonction de vos exigences.
Nous signalons par contre que les trous prévus pour le logement des
tableaux sont différents les uns des autres et que chaque tableau doit être
monté seul et exclusivement sur son logement. Selon l'orientation de la
porte, le tableau de secours se trouvera au-dessus de l'interrupteur
général ou vice-versa.

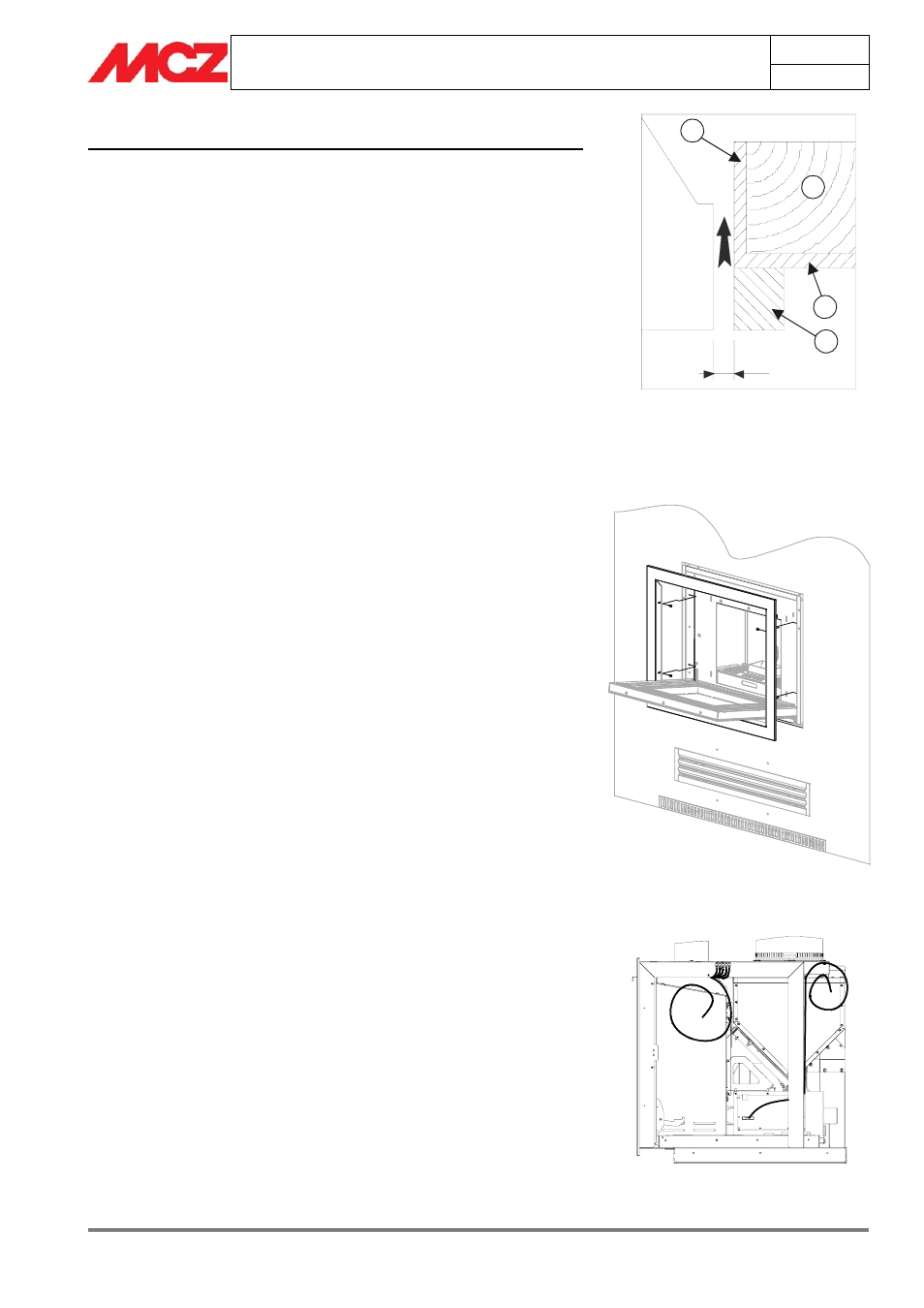

Montage de l'encadrement de compensation
PROTECTION THERMIQUE DES POUTRES
1. Isolant applique ou à appliquer
2. Poutres on bois
3. Marbre ou autre matèriau
2
1
Position 1 = interrupteur général câblé
Position 2 = tableau de secours câblé
1
1
3
10
2
