3.4. MONTAGE DU KIT PIÉTEMENT (EN OPTION)
ET FIXATION DU MONOBLOC AU SOL
Le kit est livré démonté dans un emballage unique ; enlever le nylon de
protection en faisant attention de ne pas jeter les sachets avec les vis
fournies pour le montage.
La première opération à effectuer est celle d'assembler les 2 éléments
latéraux pré-soudés avec les 4 traverses fournies, en utilisant les vis
autoperceuses à tête hexagonale. Il est obligatoire de fixer les
traverses en utilisant toutes les vis fournies en dotation.
La première opération à effectuer est de déterminer à quelle hauteur
fixer le piétement de support du monobloc.
Le piètement dispose d'une série de trous placés à trois hauteurs
différentes, tandis que la structure de support dispose de deux trous
coïncidant à ceux réalisés sur le piètement.
Le choix des trous déterminera la hauteur finale de l'encadrement de
compensation par rapport au sol.
En utilisant les trous supérieurs du piètement, la hauteur de
l'encadrement sera de 700 mm, avec ceux placés au centre, la hauteur
sera de 600 mm, enfin les trous inférieurs détermineront une hauteur
de 500 mm (voir figure)
Après avoir choisi les trous et donc la hauteur, bloquer solidement le
piètement au moyen des boulons et des écrous.
Il est obligatoire de fixer le piètement en utilisant toutes les
vis fournies en dotation.
Positionner le monobloc au-dessus du châssis et le fixer avec toutes les
vis autoperceuses cruciformes fournies.
Après avoir complété le montage du kit, définir exactement la position
finale du monobloc et régler le niveau à l'aide des pieds réglables.
Le réglage des pieds s'effectue comme suit :
• Tourner les pieds dans le sens des aiguilles d’une montre pour
abaisser le monobloc
• Tourner les pieds en sens contraire pour rehausser le monobloc
Après avoir réglé les pieds, bloquer le monobloc au sol à l'aide des
étriers précédemment montés sur les pieds réglables.
Il est obligatoire de bloquer le monobloc au sol car pendant les
opérations de maintenance annuelle effectuées par le technicien agréé,
la chambre de combustion sera retirée de son logement à l'aide de
deux glissières extensibles.
Dans cette situation, le barycentre du monobloc se déplace très en
avant et le produit pourrait se déstabiliser s'il n'est pas bien fixé au sol.
Pour fixer le piétement au sol, utiliser des vis avec des chevilles de 6 ou
8 mm (de type “Fischer” ou similaire)
Il est obligatoire de fixer le monobloc au sol.
MCZ décline toute responsabilité en cas de dommages
aux biens ou aux personnes dérivant du non-respect
de cet avertissement.

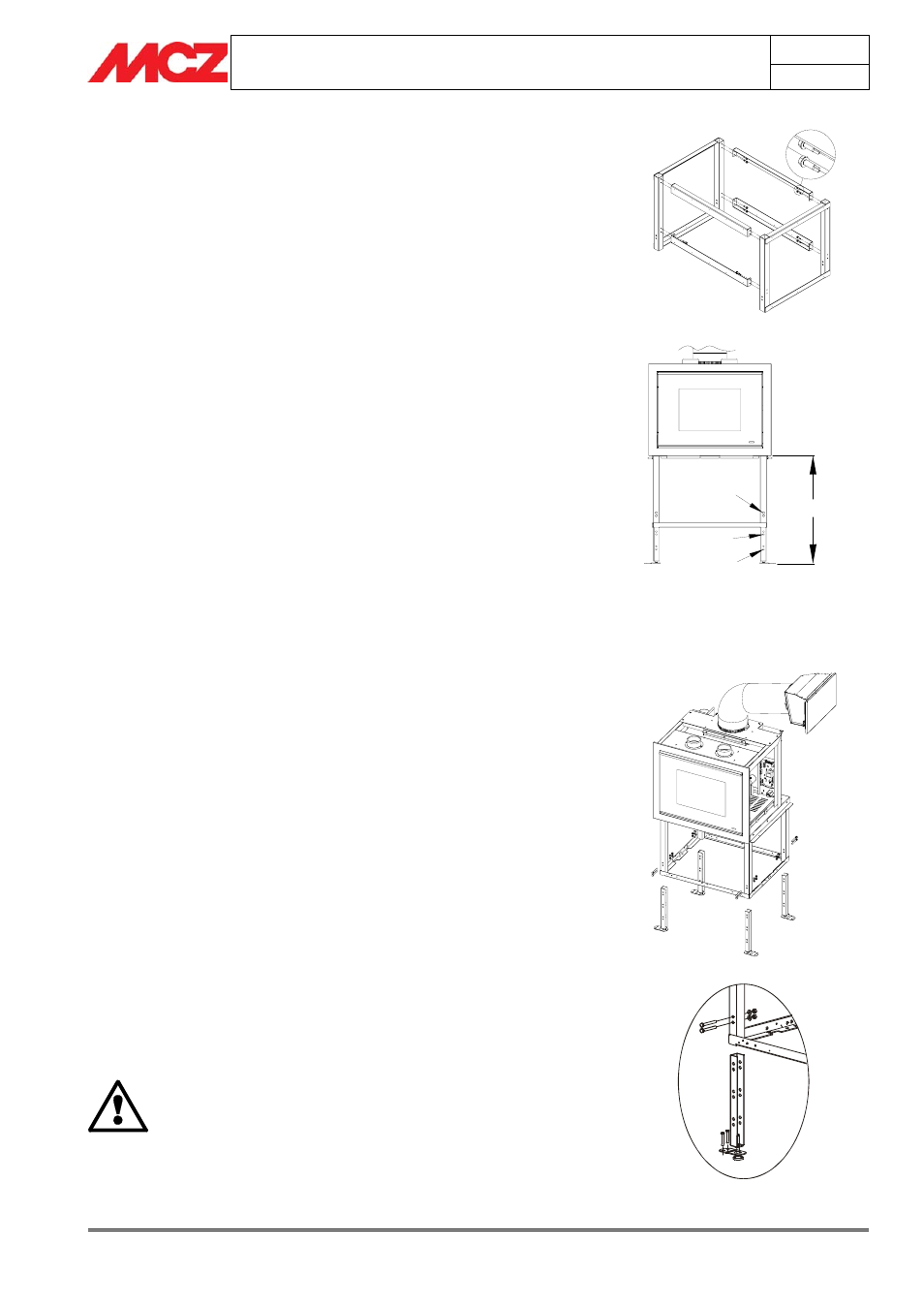

Montage du piètement de support
Choix des trous et donc de la hauteur finale
1. A = 700 mm
2. A = 600 mm
3. A = 500 mm
A
1
2
3
Montage des pieds et des étriers de fixation
