SMA Solar Technology AG Recherche d’erreurs
Instructions d’installation SMC70HV11-IA-IFR112970 77

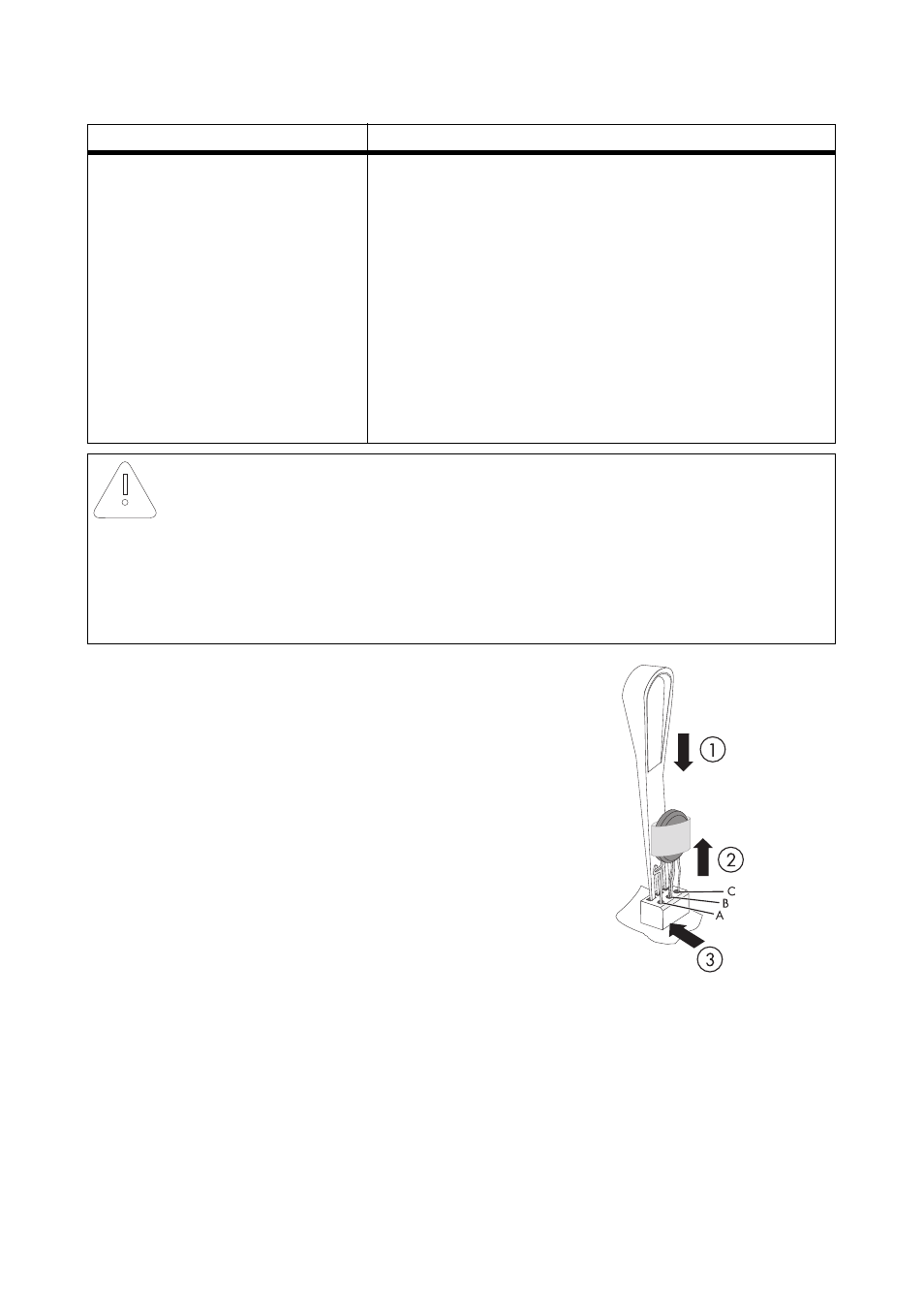

3. Introduisez l’outil d’insertion dans les ouvertures
des contacts de bornes (1).
☑ Les bornes se détachent.
Si l’outil d’insertion pour le maniement des bornes n’a
pas été fourni avec les varistors de remplacement,
veuillez contacter SMA Solar Technology AG. Les
contacts des bornes peuvent néanmoins être
manipulés individuellement à titre provisoire, par
exemple avec un tournevis plat de 3,5 mm.
4. Retirez le varistor (2).
5. Installez le varistor neuf (3).
Le fil avec la petite boucle (encoche) doit être
inséré dans la borne A lors du montage du
nouveau varistor.
6. Fermez l’onduleur comme décrit au
chapitre 7.3 « Fermeture de l’onduleur »
(Page 59).
☑ Le contrôle et le remplacement des varistors sont maintenant terminés.
☑ Il n’existe aucune liaison
conductrice.
Le varistor concerné est défectueux et doit être remplacé.
La panne d’un varistor est généralement due à des facteurs qui
affectent tous les varistors de manière similaire (température,
vieillissement, surtension induite). SMA Solar Technology AG
recommande de remplacer les deux varistors.
Les varistors sont conçus spécialement pour être utilisés dans
l’onduleur et ne sont pas disponibles dans le commerce. Vous
devez commander les varistors de remplacement directement
auprès de SMA Solar Technology AG
(voir chapitre 12 « Accessoires » (Page 85)).
• Pour le remplacement, continuez à partir du point 3.
PRUDENCE
Risque de destruction de l’onduleur par surtension.
S’il manque des varistors, l’onduleur n’est plus protégé contre les surtensions.
• N’exploitez pas l’onduleur sans varistors dans des installations photovoltaïques à
haut risque de surtensions DC.
• Veillez à l’équiper le plus vite possible de varistors.
Résultat Mesure
