SMA Solar Technology AG Ouverture et fermeture
Instructions d’installation SMC70HV11-IA-IFR112970 59

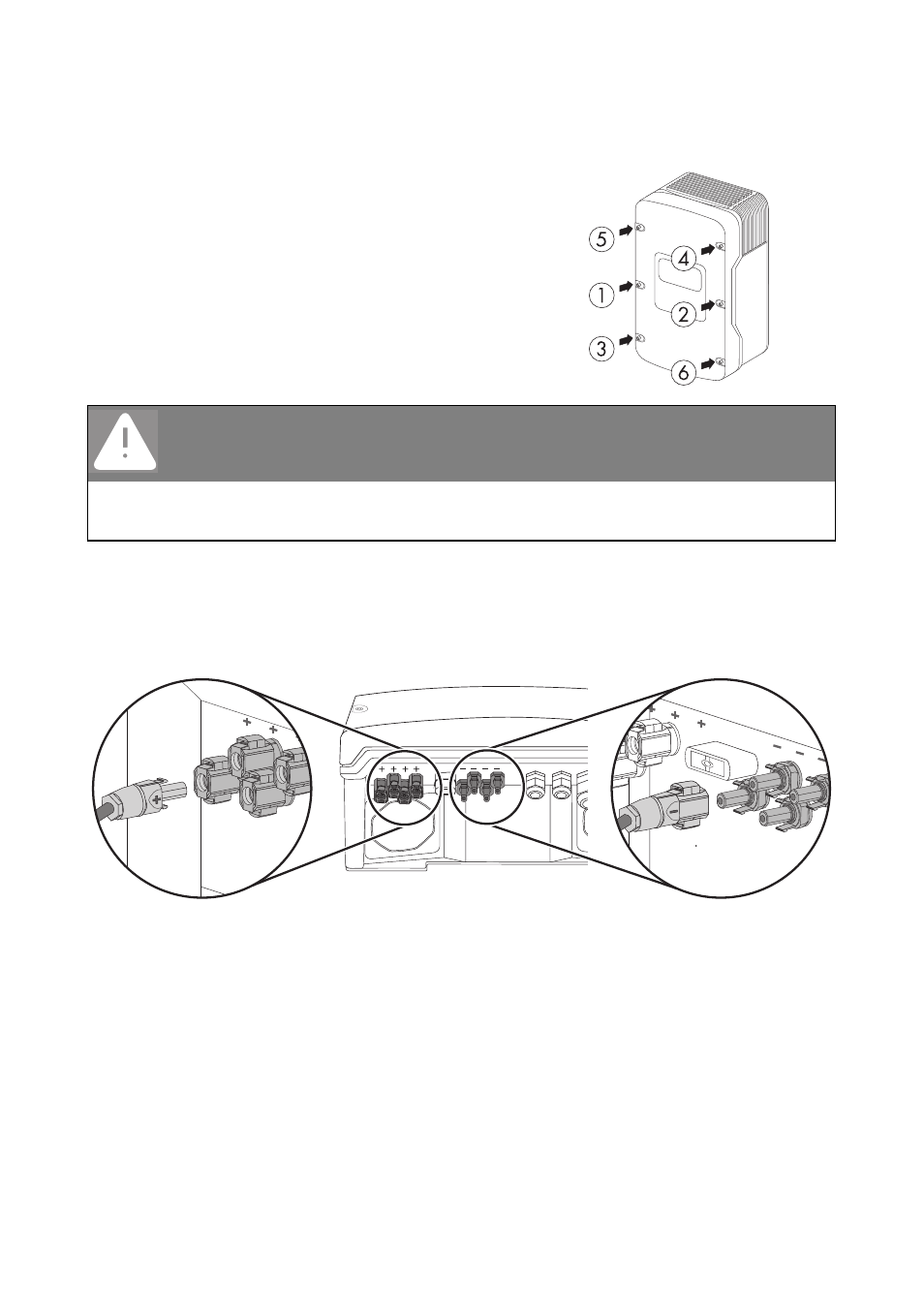

7.3 Fermeture de l’onduleur
1. Vissez à fond le couvercle du boîtier avec toutes les
vis et les rondelles associées dans l’ordre
représenté dans la figure à droite (couple : 6 Nm).
Ce faisant, les dents des rondelles doivent pointer
en direction du couvercle de boîtier.
Une vis et une rondelle de rechange
supplémentaires sont contenues dans la livraison
de l’onduleur.
2. Vérifiez la bonne polarité des connecteurs à fiche DC assemblés et raccordez-les à l’onduleur.
☑ Les connecteurs DC s’encliquettent de façon audible.
Consultez le chapitre 7.2 « Ouverture de l’onduleur » (Page 56) pour la procédure de
déverrouillage des connecteurs à fiche DC.
3. Obturez toutes les entrées DC non utilisées comme décrit au chapitre 5.4.4 « Raccordement du
générateur photovoltaïque (DC) » (Page 34) afin d’assurer l’étanchéité de l’onduleur.
4. Assurez-vous que tous les connecteurs DC sont bien serrés.
DANGER
Danger de mort : Couvercle du boîtier sous tension.
La mise à la terre du couvercle du boîtier est assurée via les rondelles dentées.
• Placez les rondelles de chacune des 6 vis avec les dents orientées côté couvercle.
