Raccordement électrique SMA Solar Technology AG
44 SMC70HV11-IA-IFR112970 Instructions d’installation
Procédure
1. Ouvrez l’onduleur, comme décrit au chapitre 7.2 « Ouverture de l’onduleur » (Page 56).
2. Introduisez le câble dans chaque onduleur.
Ce faisant, utilisez un des deux presse-étoupes de droite (F) situés sur la partie inférieure du
boîtier.
3. Passez le câble le long du chemin de câbles (E) jusqu’au répartiteur (B).
4. Dans chaque onduleur, mettez le blindage du câble à la terre en le connectant au
raccordement PE (D).
5. Équipez d’embouts de lacet les fils des câbles négatifs et positifs de tous les onduleurs.

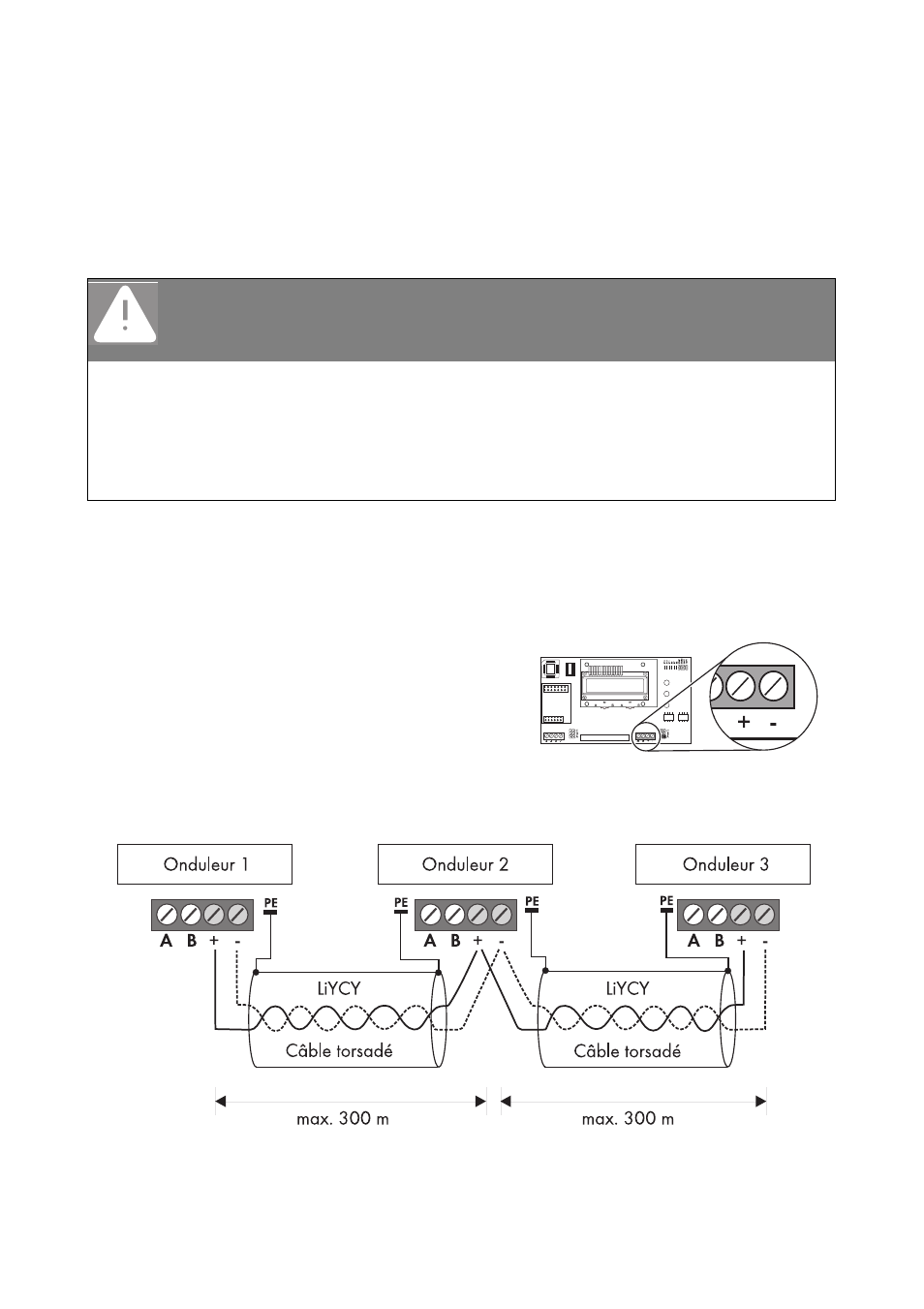

6. Raccordez les pôles positif et négatif aux bornes
à vis correspondantes.
7. Pour connecter les 3 onduleurs les uns aux autres, raccordez les câbles positifs et négatifs des
deux autres onduleurs latéraux au répartiteur de l’onduleur du milieu.
La longueur du câble entre 2 onduleurs ne doit pas dépasser 300 m.
DANGER
Haute tension sur le câble du SMA Power Balancer en cas de
dysfonctionnement : danger de mort.
• Tirez la gaine en silicone fournie dans chaque onduleur sur les lignes positives et
négatives du câble.
• Raccourcissez la gaine en silicone à la longueur requise.
• À l’intérieur du boîtier de l’onduleur, la gaine en silicone doit entièrement recouvrir le
câble.
