Raccordement électrique
SMA Solar Technology AG
24
SMC70HV11-IA-IFR112970
Instructions d’installation
5.2 Raccordement au réseau électrique public (AC)
5.2.1 Conditions pour le raccordement AC
Dimensionnement des câbles
Dimensionnez la section de conducteur en utilisant « Sunny Design » à partir de la version 2.0
(voir logiciel de configuration « Sunny Design » sur www.SMA-France.com).

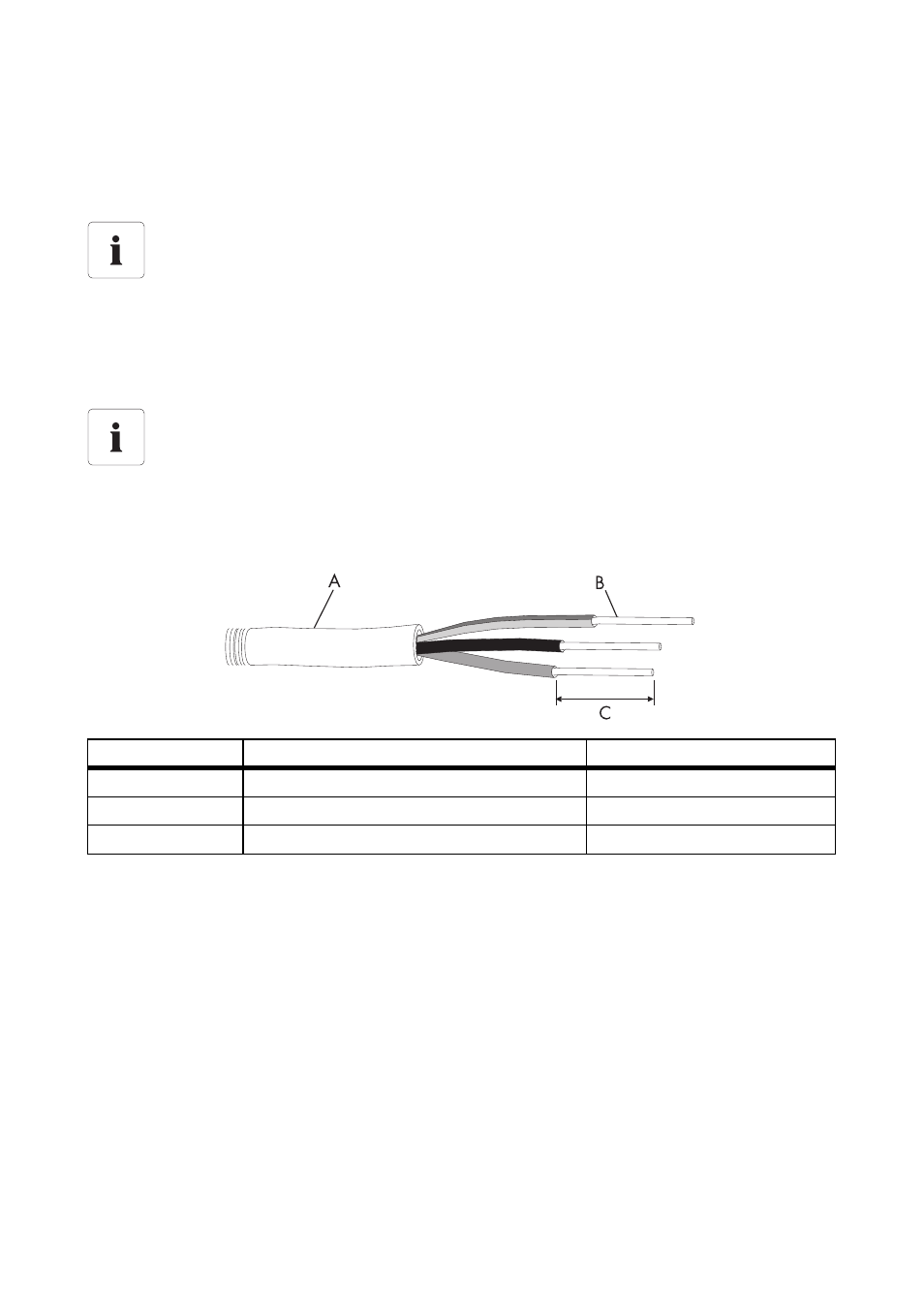

Exigences en matière de câbles
Réglementations relatives au raccordement de l’exploitant du réseau
Respectez, dans tous les cas, les réglementations de raccordement de l’exploitant
du réseau!
Réduction de moitié des pertes en ligne
Lorsque 3 onduleurs sont réunis en un système triphasé et assurent une injection équilibrée,
le conducteur de neutre n’est pas sollicité et les pertes de ligne sont réduites de moitié.
Ceci permet de doubler la longueur maximale possible de la ligne.
Position
Désignation
Valeur
A
Diamètre extérieur
12 mm ... 25 mm
B
Section de conducteur
10 mm² … 16 mm²
C
Longueur de dénudage
environ 16 mm
