SMA Solar Technology AG Recherche d’erreurs
Instructions d’installation SMC70HV11-IA-IFR112970 75
☑ Si les tensions mesurées sont stables et si la somme des tensions au pôle positif par rapport
au potentiel du sol et au pôle négatif par rapport au potentiel du sol d’un string correspond
approximativement à la tension entre les pôles positif et négatif, il existe alors un défaut à la
terre.
Lieu du défaut à la terre
Le lieu approximatif du défaut à la terre peut être localisé en calculant le rapport des tensions
mesurées entre le pôle positif et le potentiel du sol (PE) et le pôle négatif et le potentiel du sol (PE).

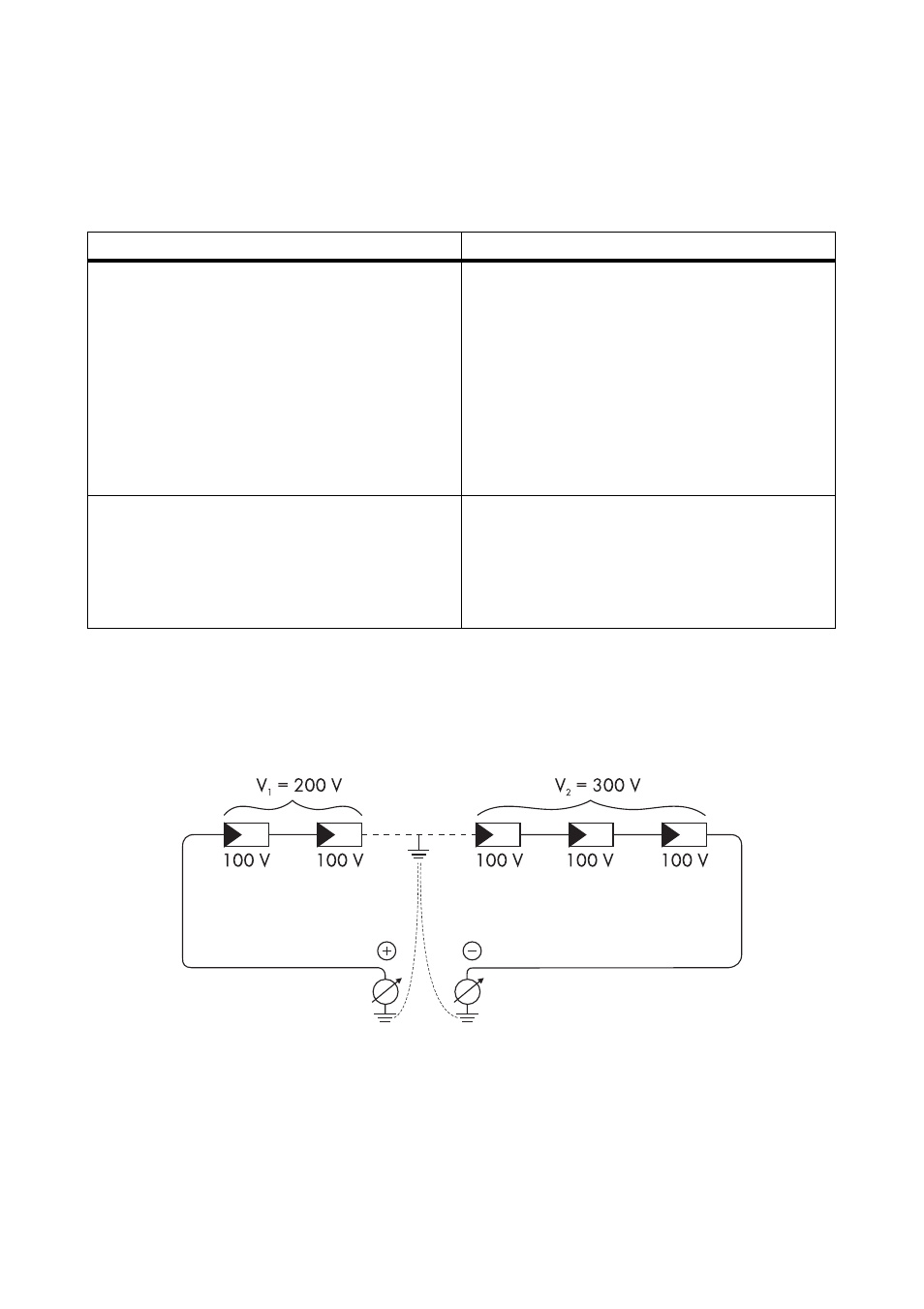

Exemple :
Dans ce cas, le défaut à la terre est situé entre le deuxième et le troisième panneau
photovoltaïque.
☑ Le contrôle du défaut à la terre est terminé.
Résultat Mesure
☑ Vous avez constaté un défaut à la terre. • L’installateur du générateur photovoltaïque
doit éliminer le défaut à la terre dans le
string concerné. Vous pouvez déterminer le
lieu du défaut à la terre comme décrit ci-
dessous.
• Ne rebranchez pas le string défectueux.
• Fermez l’onduleur et mettez-le en service
comme décrit au chapitre 7.3 « Fermeture
de l’onduleur » (Page 59).
☑ Vous n’avez constaté aucun défaut
à la terre.
Un des varistors à surveillance thermique est
probablement défectueux.
• Contrôlez les varistors comme décrit au
chapitre 9.3.2 « Contrôle du
fonctionnement des varistors » (Page 77).
