Raccordement électrique SMA Solar Technology AG
34 SMC70HV11-IA-IFR112970 Instructions d’installation

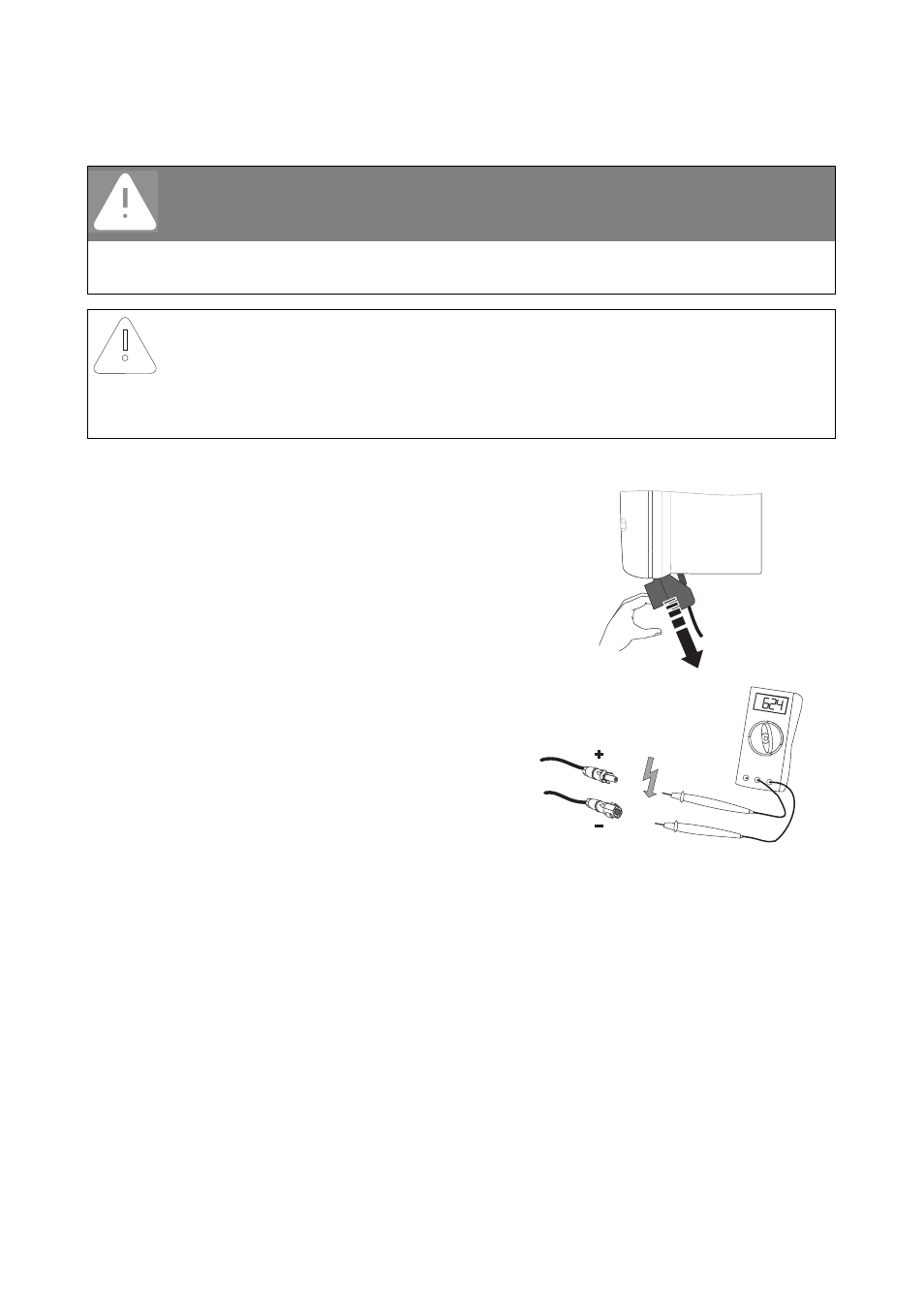

5.4.4 Raccordement du générateur photovoltaïque (DC)
1. Coupez le disjoncteur miniature et sécurisez-le contre toute remise en marche involontaire.
2. Retirez l’Electronic Solar Switch en le tirant vers le
bas, légèrement vers le mur.
3. Contrôlez la bonne polarité des câbles de
raccordement des panneaux photovoltaïques et
vérifiez que la tension d’entrée maximale de
l’onduleur est respectée.
Si la température ambiante est supérieure à 10 °C,
la tension en circuit ouvert des panneaux
photovoltaïques ne doit pas dépasser 90 % de la
tension d’entrée maximale de l’onduleur.
Dans le cas contraire, contrôlez l’installation de
l’appareil et le raccordement des panneaux
photovoltaïques. La tension d’entrée maximale de
l’onduleur peut être dépassée en cas de
températures ambiantes moindres.
DANGER
Haute tension dans l’onduleur : Danger de mort.
• Avant de raccorder le générateur photovoltaïque, assurez-vous que le disjoncteur
miniature soit coupé.
PRUDENCE
Risque de destruction de l’appareil de mesure par des tensions trop élevées.
• Utilisez exclusivement des appareils de mesure ayant une plage de tension
d’entrée DC d’au moins 1 000 V.
