6 Mise en service
6.1 Mise en service de l’onduleur
1. Avant la mise en service, vérifiez les conditions préalables suivantes :
– Fixation correcte de l’onduleur
– Raccordement correct du câble AC (réseau électrique public)
– Raccordement complet des câbles DC (strings)
– Les entrées DC non-utilisées sont obturées par les connecteurs à fiches DC et les bouchons
d’étanchéité correspondants
– Couvercle du boîtier vissé fermement
– Electronic Solar Switch enfiché fermement
– Configuration correcte du disjoncteur miniature
2. Activez le disjoncteur miniature.
☑ Toutes les 3 DEL s’allument ou clignotent : la phase de démarrage commence.
☑ La DEL verte s’allume : la mise en service a réussi.
ou
☑ La LED verte clignote en cas de rayonnement insuffisant : les conditions de connexion au
réseau ne sont pas encore satisfaites. Attendez que le rayonnement soit suffisant.
ou
☑ La DEL rouge ou jaune s’allume ou clignote : présence d’un dysfonctionnement.
Continuez à partir du point 3.
3. Lisez le chapitre 9 « Recherche d’erreurs » (Page 66) et supprimez l’erreur ou le
dysfonctionnement le cas échéant.

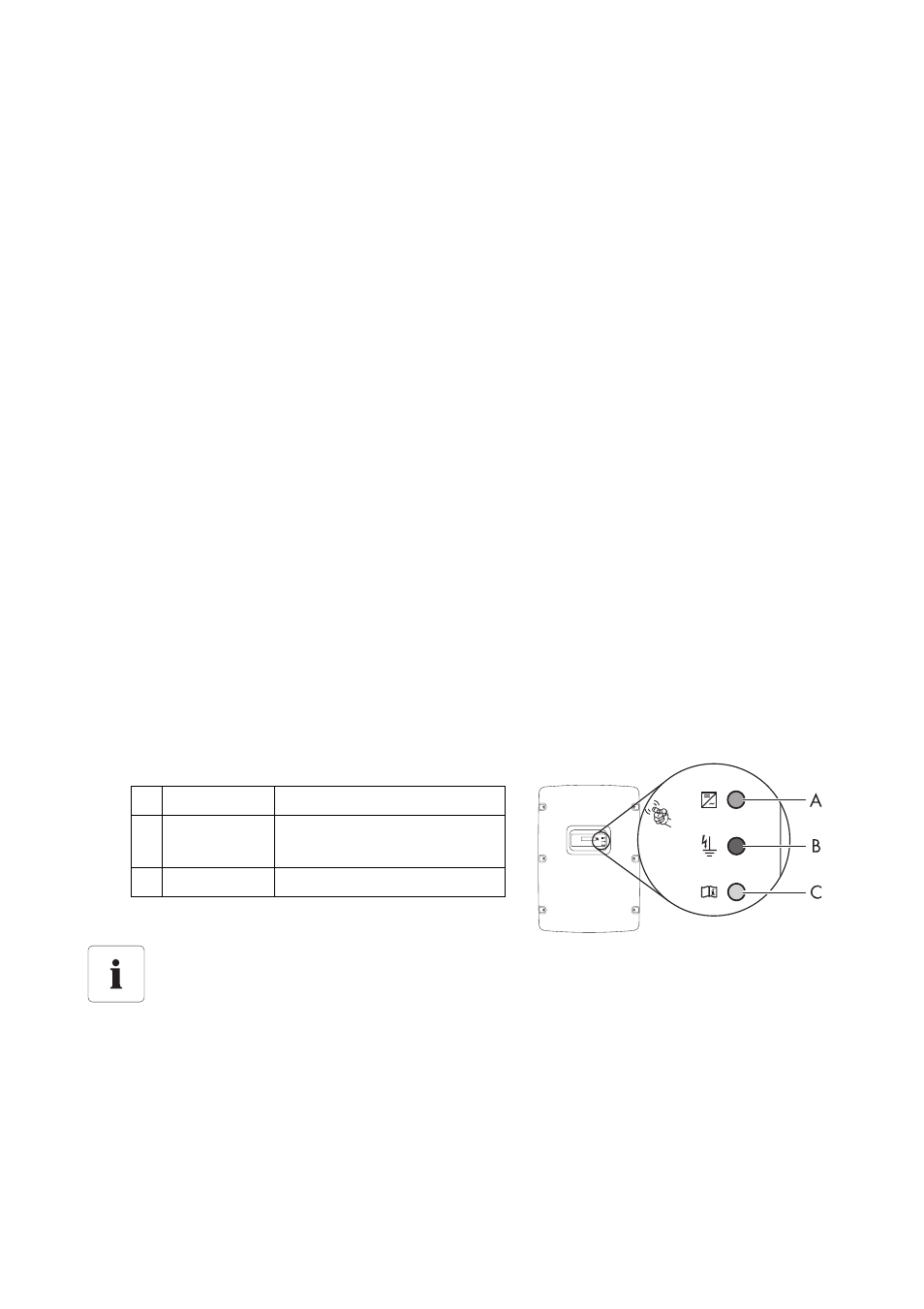

A DEL verte En service
B DEL rouge Défaut à la terre ou varistor
défectueux
C DEL jaune Dysfonctionnement
Autotest selon DK 5940, Ed. 2.2 lors de la première mise en service
(uniquement pour l’Italie)
La norme italienne DK 5940 exige qu’un onduleur ne soit raccordé au réseau électrique
public qu’une fois les temps de coupure contrôlés pour la surtension, la sous-tension, les
fréquences minimale et maximale.
Démarrez l’autotest comme décrit au chapitre 6.3 « Autotest selon la norme DK 5940, Ed. 2.2
(uniquement pour l’Italie) » (Page 51). Le test dure environ 8 minutes.
