Raccordement électrique SMA Solar Technology AG
42 SMC70HV11-IA-IFR112970 Instructions d’installation
• PowerGuard
Ce réglage peut être sélectionné lorsque l’installation photovoltaïque se compose exclusivement
des 3 appareils Sunny Mini Central et que la charge déséquilibrée en cas d’erreur doit être
limitée à 4,6 kVA pour la moyenne calculée sur 10 minutes.

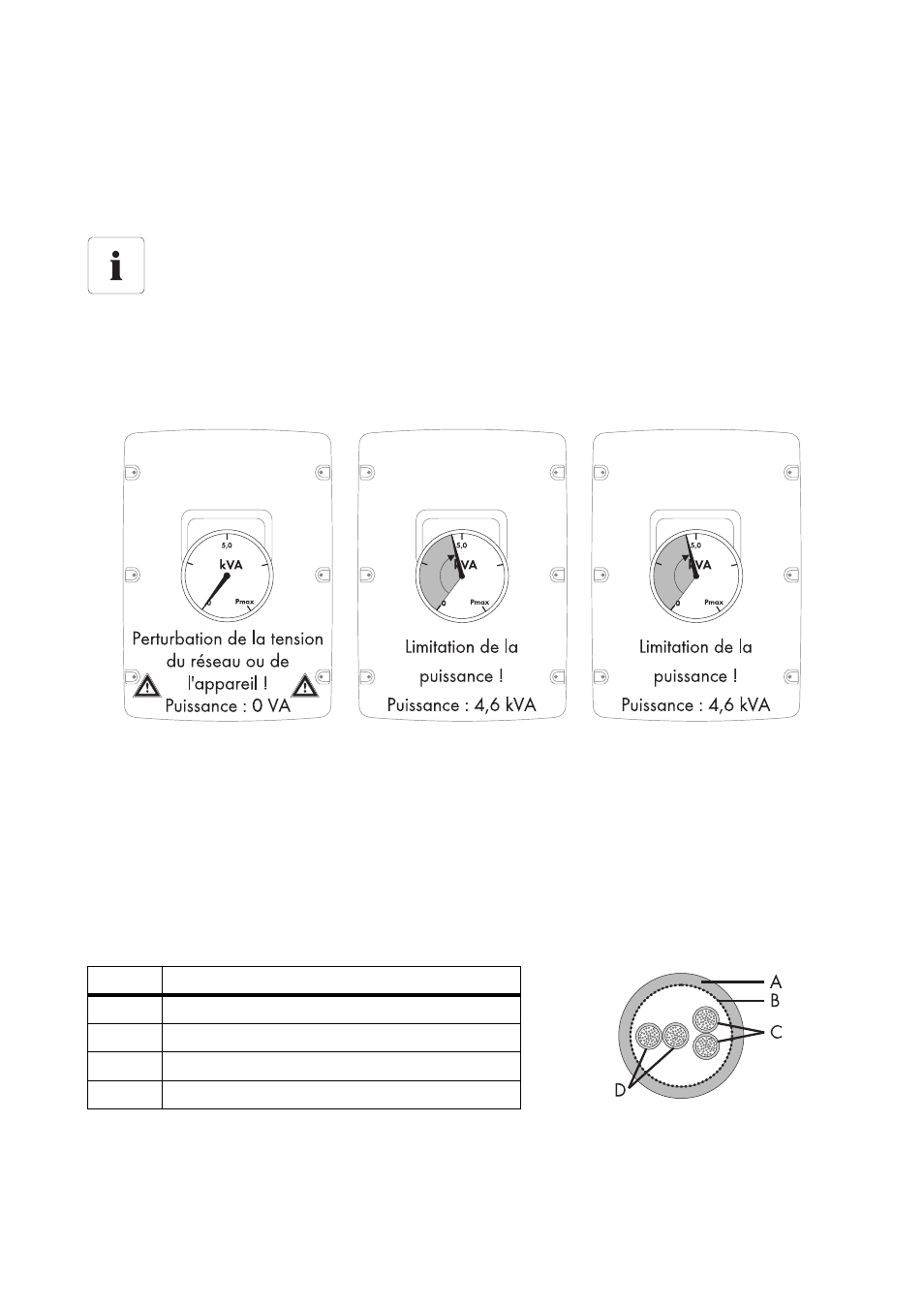

Si un des 3 onduleurs signale une perturbation de la tension du réseau ou un
dysfonctionnement de l’appareil et arrête d’injecter, les deux autres onduleurs limitent
automatiquement leur puissance pour la moyenne calculée sur 10 minutes à 4,6 kVA.
5.5.2 Câblage
Exigences en matière de câbles
Utilisez pour le câblage du SMA Power Balancer un câble dit « LiYCY » conçu de la manière
suivante :
• Intérieur : LiYCY 2 x 2 x 0,25
• Extérieur : Li-2YCYv 2 x 2 x 0,25
Limitation spécifique de la charge déséquilibrée pour l’Italie
Sur les onduleurs réglés sur la norme nationale italienne DK 5940, la charge déséquilibrée
est limitée à 6 kVA pour la moyenne calculée sur 10 minutes.
Position Désignation
A
Isolation flexible
B Blindage
C Paire de conducteurs torsadée 2 (2 x 0,25 mm²)
D Paire de conducteurs torsadée 1 (2 x 0,25 mm²)
